对于二极管，大家也是需要认识一下二极管符号的，这样才能更好的了解各类二极管的特点和性能，今天就给大家具体介绍下二极管符号有哪些？二极管电路图中的标识和实物怎么对应。

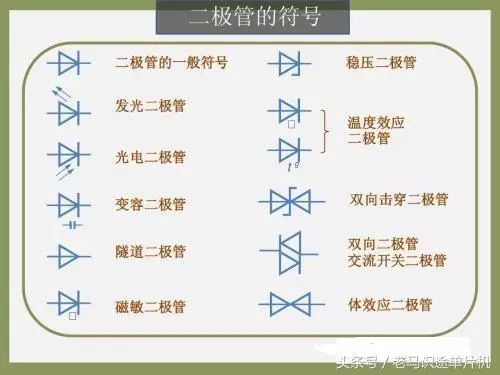

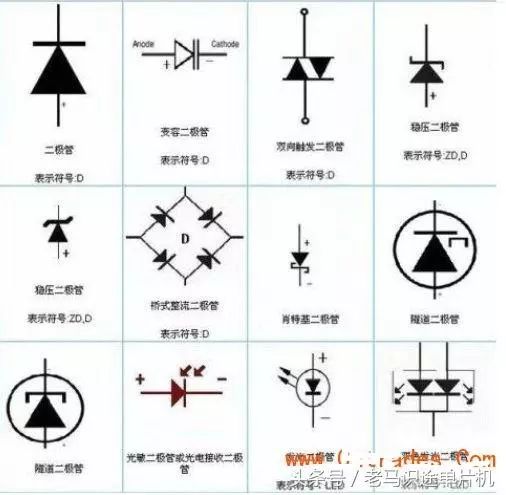

二极管符号大全

二极管电路图中的标识和实物怎么对应?

实物中有在二极管圆柱体上印一圈粗线，或在二极管体的平面上(如贴片二极管)印一段粗线，也有直接在二极管体上印上二极管符号的，如金封二极管、双二极管等便是如此。

二极管符号

二极管符号是一个三角形箭号加一条短线，并引出两根电极。短线一端为负极，实物中负极也会印一段或一圈粗线，或直接在二极管体上印一个二极管符号。

二极管符号可以这么理解：箭号表示电流流动的方向，电流是从二极管的正极流向负极而不能相反，一条短线表示半导体衬底。

以上就给大家介绍了二极管符号，这些内容相对还是比较全面的，大家就可以参考这些内容去了解一下更多的二极管符号了。
