上述介绍用于单向晶闸管的触发电路同样适用于双向晶闸管。

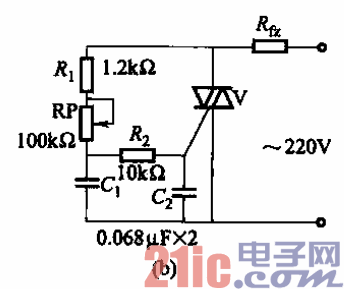

电路如图16-28所示。图16-28 (a)和(b)为直接触发电路;图16-28 (c)为采用双向触发二极管的触发电路;图16-28 (d)为采用两只发光二极管反向并联的触发电路;图16-28 (e)为采用氖泡的触发电路;图16-28 (f)为采用两只NPN型二极管(如3DG6等)的触发电路;图16-28 (g)为采用两只二极管反向并联的触发电路;图16-28 (h)为采用一只三极管代替双向触发二极管的触发电路;图16-28 (1)为采用两只稳压管反向串联的触发电路。
