电工知识:如何快速看懂电路图,电工必备电路图

2018/12/5 14:24:12;
来源:我是小豆 作者:wanglr 浏览:878

标签:

摘要: 大家好我是小豆,今天与大家分享几个电工必懂的电路图,首先我们看图中这个电路,简单的自锁电路,那么如何根据实物花电路图,下面从电动一步一步开始讲解。

大家好我是小豆,今天与大家分享几个电工必懂的电路图,首先我们看图中这个电路,简单的自锁电路,那么如何根据实物花电路图,下面从电动一步一步开始讲解。

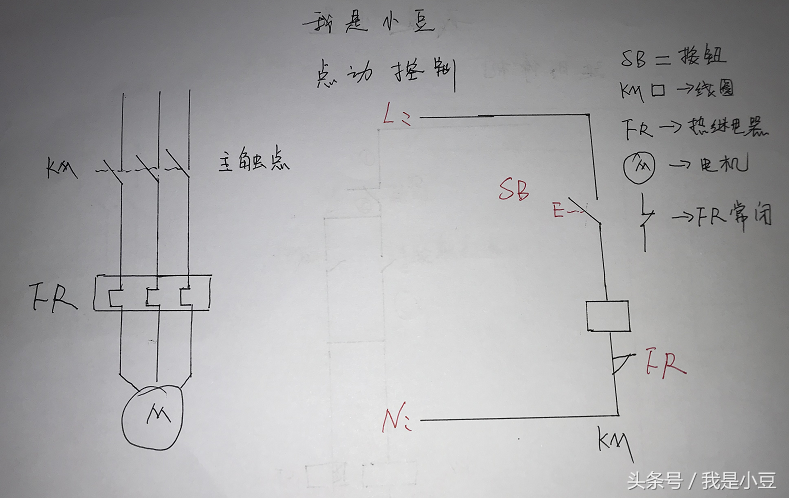

主线三根线通过接触器到热继电器再到电机,控制部分,一个按钮,长方形是线圈,FR,热继电器,按下按钮电机运转,松开停止。这就是点动。火线经过按钮到接触器线圈,线圈出来到热继电器常闭,常闭出来接电源零线。

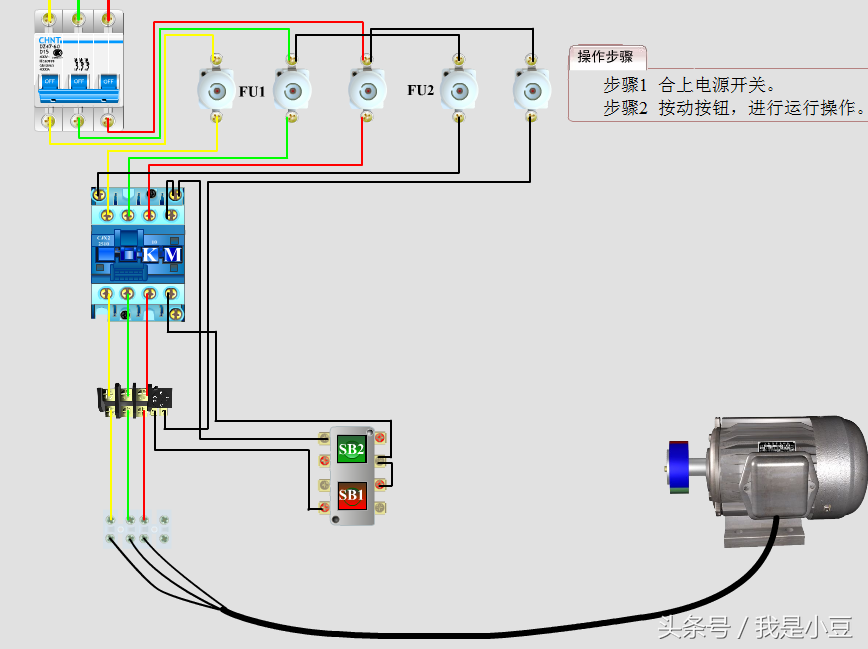

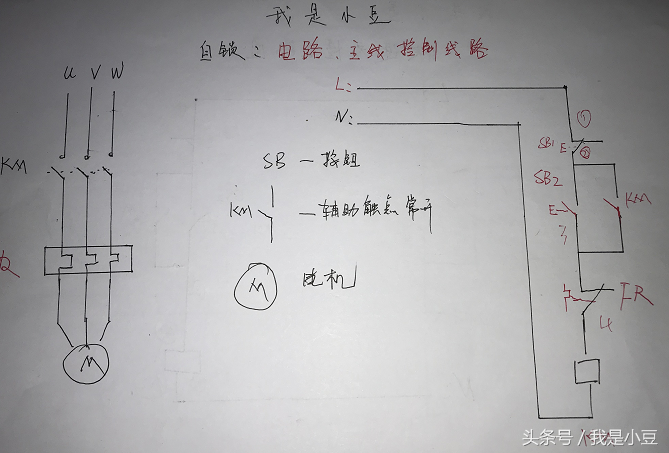

接下来看这是一个自锁电路,自锁与点动区别,多了一个停止按钮,多了两根线,一根线是停止按钮出来接KM辅助触点,另一根启动按钮出线,接接触器辅助触点。大家对照图纸看下点动与自锁的区别。


接下来看这是互锁正反转电路,主线路需要两个接触器,同时主线需要改变两根线的相序,来实现正反转,控制部分,两自锁电路,串彼此的常闭,形成互锁。感谢大家阅读,电工知识问题欢迎留言,感谢平台让我们更好的交流学习。
