1.电路工作原理

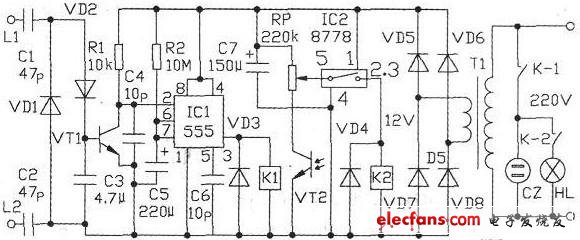

　　电路如下图所示。当电话处于挂机状态时，电话线路L1、L2之间有45～60V的电压，由于电容C1、C2的作用，不能触发由集成电路IC1等元器件组成的延时电路。当电话打进来时，L1、L2传来的振铃声信号呈交变状态，经电容C1、C2耦合，二极管VD1、VD2倍压整流，电容C3滤波后成一正向直流电压加至三极管VT1的基极，导致VT1饱和导通，此时IC1的(2)脚由高电平变为低电平，其IC1的(3)脚输出端由低电平变为高电平，使继电器K1吸合，其常开触点K1接通，插在电源插座CZ中的收音机或录音机，就可以播放电台播音节目或磁带内容。如果在天黑时，光敏三极管VT2呈高阻，通过集成电路IC2的作用，继电器K2吸合，其常开触点K2也接通，电灯HL发亮。IC1被触发后，电源通过电阻R2向电容C5充电，当C5两端的电压上升到2/3电源时，IC1便复位，其输出端(3)脚又变为低电平，收音机或录音机和电灯同时开闭。当电话再次打入时，便会周而复始重复上述过程。

　　2.电子元器件的选择

　　IC1可用NE555、LM555的时基集成电路。IC2选用广东省达华电子厂生产的TWH8778集成电路。VT1选用9013、8050的NPN型三极管。VT2用3DU31-33型号的光敏三极管。VD1、VD2选用1N4001型二极管，VD3、VD4用1N4004型二极管，VD5、VD6、VD7、VD8用1N4007型二极管。继电器Kl、K2均为JRX-13F型，其线圈工作电压为9V。T1采用8W、220V/9V电源变压器。对于其他阻容元件无特殊要求，可按图中所标参数选用。

　　3.安装与调试

　　电路安装无误后即可通电调试。先将电阻R2换上一只100kΩ的电阻，把L1、L2并入电话线路中，让他人拨通你的电话，这时继电器K1应吸合，约30s后K1又释放。然后调整可调电阻RP的阻值，使有光照到VT2时继电器K2处于释放状态，光线较弱时K2吸合。

　　最后将R2换上10MΩ的电阻。改变电阻R2和电容C5的数值可以改变延时时间。安装光敏三极管VT2时，应避免灯光直接照射到它，以防止干扰。

　　使用时将收录机的电源插头插入电源插座CZ中，打开电源开关，调好音量，调谐到一个播音结束较晚的电台。或者将收录机的电源插头插入电源插座CZ中，放入一盘60min的磁带，按下放音键，调好音量就可以了。

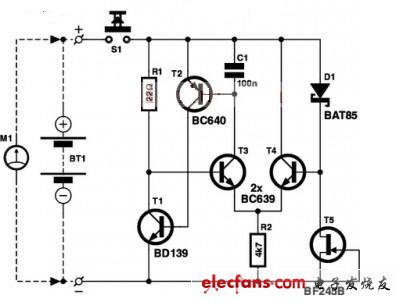

电池测试仪电路由BD139，BF245及BC839/BC640等元件构成。电池测试仪电路:
