一、制作目的

　　当有人非法闯入时报警器报警

　　二、电路设计制作分析

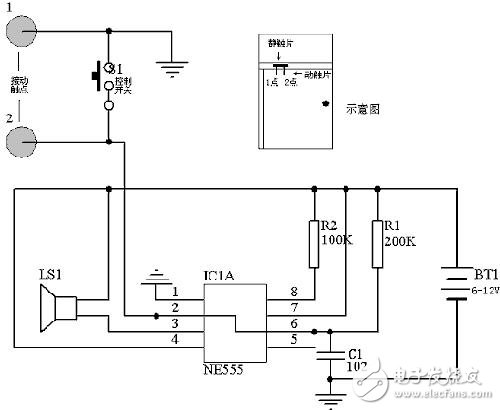

　　①、电路原理图

　　②、原理分析

　　电路的核心部分由NE555组成，R1、R2、C1和NE555组成一个频率越为3KHz左右的多谐振荡电路，当电路接通电源时，振荡器开始工作蜂鸣器LS1发出响声；当1和2被短接时，振荡器的工作条件被破坏，LS1停止工作。

　　③、电路分析

　　当打开电源时，如果控制开关闭合或动触点与静触点接触，报警器处于待机状态；

　　当控制开关开路时，门打开，报警器报警；（反之）报警器的理想工作电压为9V，当工作电压为9V时待机电流为3mA左右，工作时的电流为8mA左右。

　　④、使用方法

　　如示意图所示，把动触片固定在门上，静触片固定在门上方的门框上，把两个动触片接在1、2 上，控制开关方在比较隐蔽的地方，主人开门时先闭合开关解除报警功能，报警器不工作；当离开的时候再把开关断开，恢复报警功能。

　　三、制作验证

　　当电路接通电源时，断开控制开关和1、2，报警器工作；闭合控制开关或1、2报警器停止工作。
