首页> 电路图> 全部> 风琴奏钢琴音乐的电路图 - 消费电子电路图讲解

风琴奏钢琴音乐的电路图 - 消费电子电路图讲解

2019/3/21 19:42:08;
来源：唯样商城 作者：华仔 浏览：261

标签：

摘要： 电子风琴配上这个简单的电路，振荡器的输出就会按指数规律衰减到零，于是便与钢琴声的波形相符合。

电路图讲解

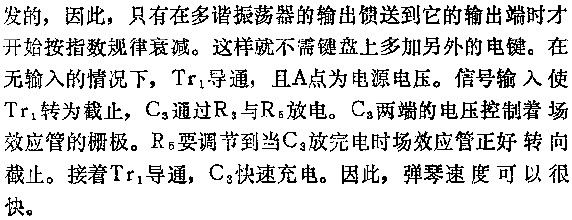

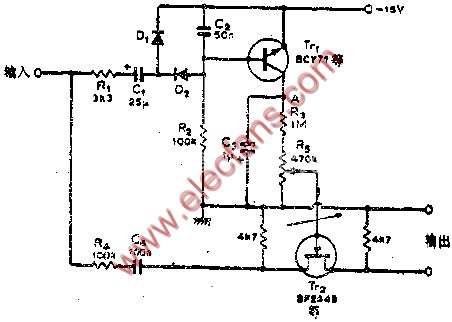

电子风琴配上这个简单的电路，振荡器的输出就会按指数规律衰减到零，于是便与钢琴声的波形相符合。

电路图讲解


电路图讲解

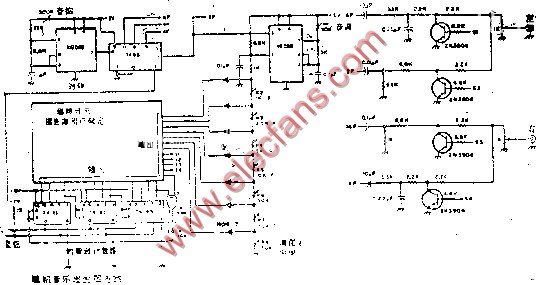

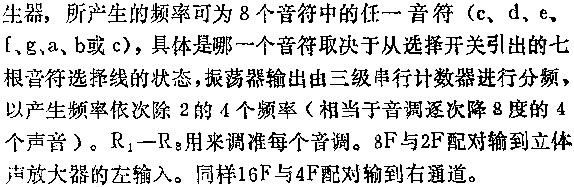

本电路用约翰逊计数器作为特殊的移位寄存器，它有12个输出端。在1至10HZ的时钟控制下，输出状态的变化几乎是随机的。根据选择开关的具体接法，输出状态总数可为18到3255个。图10.9.1右上方的振荡器是用NE555接成压控方波发

电路图讲解
