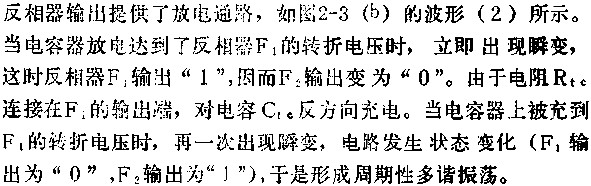

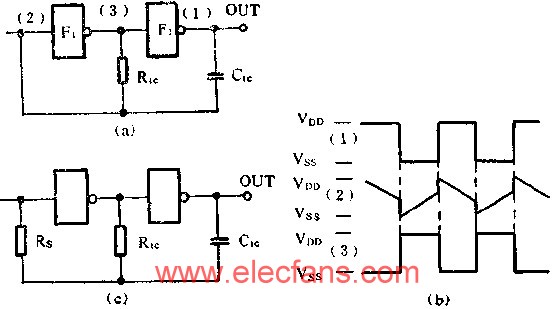

如图A所示是由CMOS与非门组成的多谐振荡器电路。它由两个反相器，一个电阻和一个电容器构成。图B是它的波形。图中当波形（1）在反相器F2输出正跳变时，电容器C立即使F1输入为“1”，而输出为“0”。

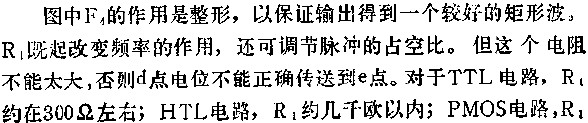

改为电位器，调节这个电位器，便可改变振荡频率。

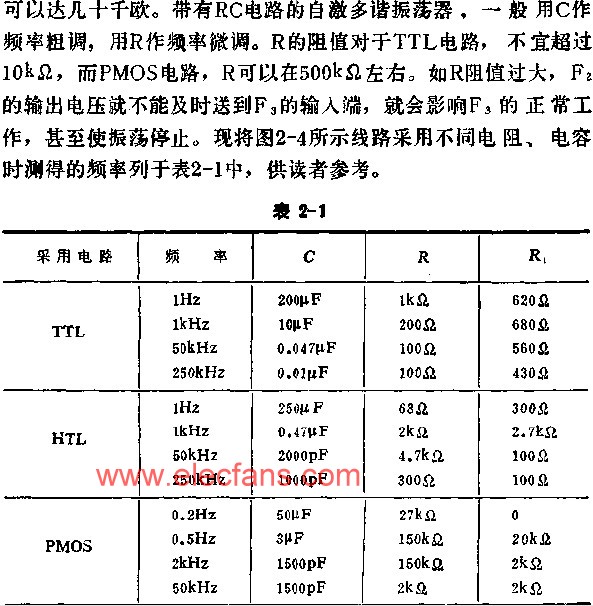

用奇数个与非门构成的自激多谐振荡器的频率是很高的，如用TTL与非门构成的振荡器频率可达8MHZ左右。因此，直接用它来实现较低频率的振荡是不现实的，但增加RC电路，组成带RC的环形振荡器，则是可以的。RC用来定时，三个与非门组成的环形电路用来确保启振的可靠性。图中是环形振器的接线图。
