异或门的应用电路图 - 消费电子电路图讲解

2019/3/21 19:43:20;
来源：唯样商城 作者：华仔 浏览：1330

标签：

摘要： 电路图简介： 图A中所示是CMOS异或门的符号和真值表，B是四符合应用电路。由真值表可知，2输入端的异或门只有当输入信号

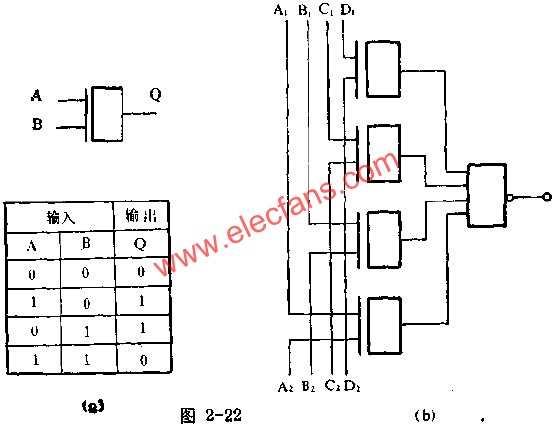

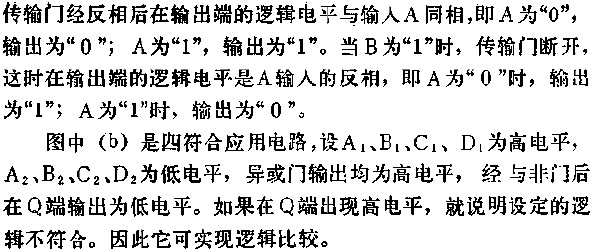

图A中所示是CMOS异或门的符号和真值表，B是四符合应用电路。由真值表可知，2输入端的异或门只有当输入信号不相等时输出为逻辑“1”。异或门的传输门为受B输入控制的开关。当B为“0”时，传输门导通，这时从A输入的逻辑电平通过

电路图讲解

电路图讲解

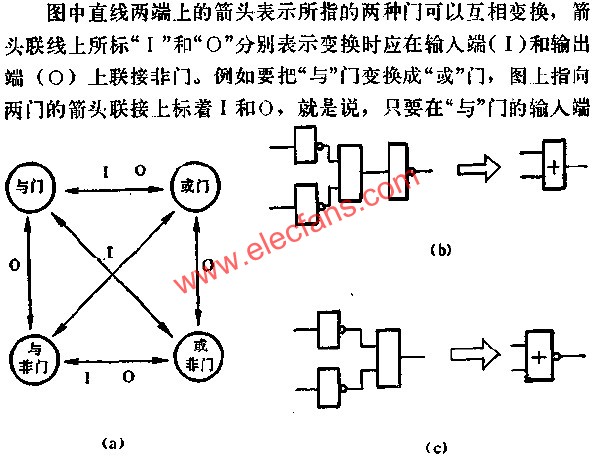

如果手头只有一种门或二种门，我们可以设法通过适当组合变成其它形式的门，暂称其为变通应用或组合应用。图A是采用四种基本门电路中的任何一种，在其输入和输出端上适当联接，就可变换成其它形式的门。


电路图讲解

电路图讲解
