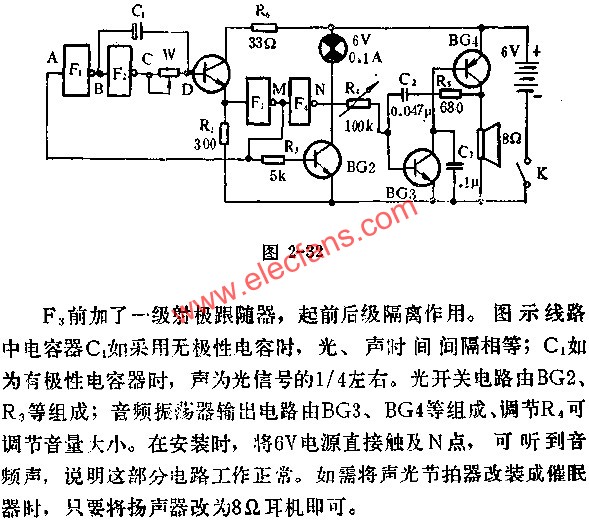

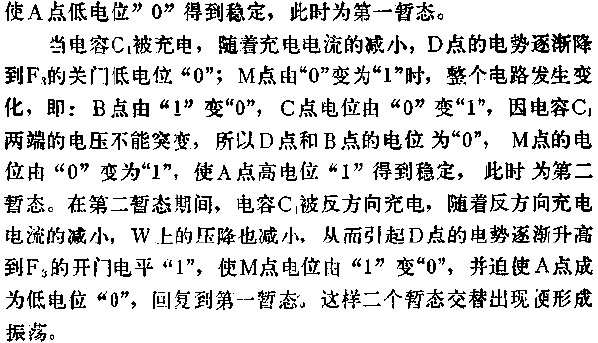

用TTL与非门和少量元件可组成一个声光节拍器，这容易启振，调节方便，声光可交替出现，图所示是声光节拍器的线路。图示线路节拍频率为5~300次/分，它由环形振荡器、光电开关和音频振荡器三个部分组成。环形振荡器由非门F1和F2组成。如A点电位由高“1”变低“0”则B点电位“0”变“1”；C点电位由“1”变“0”，因电容C1两边的电压不能突变，所以D点的势等于B点的高电压“1”，则M点电位由“1”变为“0”

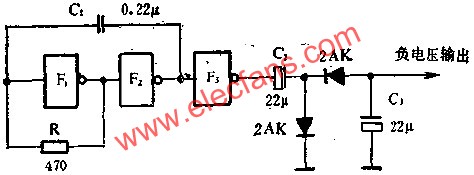

有时在电子设备中需用一组功率不大的负电源，这时可不必另装电源，只需用三个与非门按图中连接，即可进行电源变换。图不线路中F1，F2组成约4KHZ的自激多谐振荡器，F3起缓冲作用，同时也起整形作用。该电路如用TTL电路组成，在空载时可输出-3.4V，负载为470欧时输出-2.2V，负载为200欧时输出为-1.8V，负载为100欧时，输出为-1.3V。
