电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号
常用电位器实物图、结构特点及应用常用电位器如表1所示。

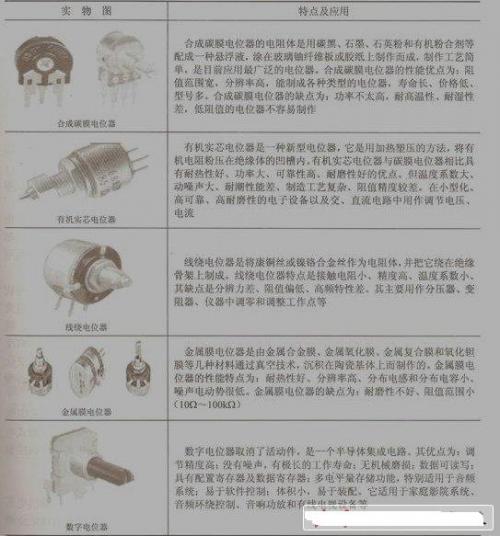

表1常用电位器实物图及应用
电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
1、电位器的标称阻值和额定功率2、电位器上标注的阻值叫标称阻值。
3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）
电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。常用的阻值变化特性有3种，如图所示。
图电位器阻值变化曲线
直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。对数式电位器适用于与指数式电位器要求相反的电子电路中，如电视机的对比度控制电路、音调控制电路。
电位器的分辨率电位器的分辨率也称为分辨力，对线绕电位器来讲，当动接点每移动一圈时，输出电压不连续的发生变化，这个变化量与输出电压的比值为分辨率。直线式线绕电位器的理论分辨率为绕线总匝数N的倒数，并以百分数表示。电位器的总匝数越多，分辨率越高。
电位器的最大工作电压电位器的最大工作电压是指电位器在规定的条件下，长期可靠地工作而不损坏，所允许承受的最高点工作电压，也称为额定工作电压。
电位器的实际工作电压要小于额定工作电压。如果实际工作电压高于额定工作电压，则电位器所承受的功率要超过额定功率，则导致电位器过热损坏。
电位器的动噪声当电位器在外加电压作用下，其动接触点在电阻体上滑动时，产生的电噪声称为电位器的动噪声。动噪声是滑动噪声的主要参数之一，动噪声值的大小与转轴速度、接触点和电阻体之间的接触电阻、电阻体的电阻率不均匀变化、动接触点的数目以及外加电压的大小有关。
电位器结构和种类电位器由外壳、滑动轴、电阻体和三个引出端组成，如图所示。电位器的种类很多，按调节方式可分为旋转式（或转柄式）和直滑式电位器；按联数可分为单联式和多联式电位器；按有无开关分为无开关和有开关两种；按阻值输出函数特性可分为直线式电位器、指数式电位器和对数式电位器三种。如实芯电位器、片式电位器、碳膜电位器、玻璃釉电位器、精密导电塑料电位器和其他电位器。
电位器的应用（1）调光台灯电路图4所示是一个简单实用的调光台灯电路。调节RP的阻值，可改变电容C充电达到UG值得时间，即调整晶闸管的导通角，使晶闸管早一点或迟一点触发导通，从而调节晶闸管的输出电压，使灯两端电压能在0~220V间变化。电压高，灯发光亮；电压低，灯发光暗。
图普通电位器结构图
图调光台灯电路
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。
（本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。在供电电路中，继电器也被称为接触器。
从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用；另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。
时间继电器
当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

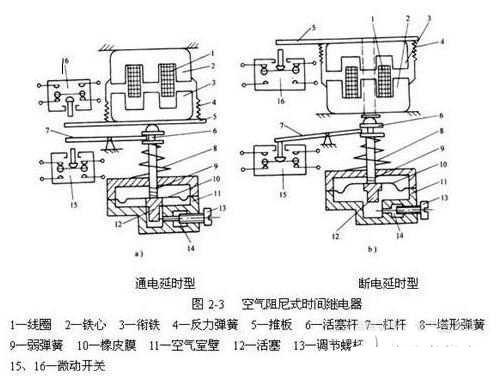

（1）结构（图2-3）
时间继电器结构图

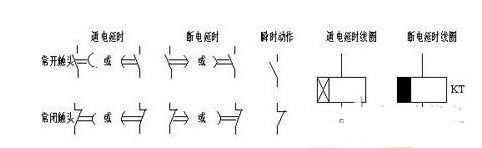

（2）时间继电器的符号（图2-4）
时间继电器的符号
（3）时间继电器认识
类型认识：电磁式、空气阻尼式、电动式、电子式
①直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。
优点：结构简单、运行可靠、寿命长；缺点：延时时间短。
②空气阻尼式时间继电器——利用空气阻尼作用获得延时。
分类：通电延时、断电延时两种。
③电子式时间继电器——分R-C式晶体管和数字式时间继电器。
优点：延时范围宽、精度高、体积小、工作可靠。
晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。电路有单结晶体管电路和场效应管电路两种。
分类：断电延时、通电延时、带瞬动触点延时三种。
结构认识：空气阻尼式时间继电器
组成认识：电磁系统、延时机构、工作触点
动作原理分析：空气阻尼式时间继电器（通电延时型）
当线圈1通电后，衔铁3吸合，微动开关16受压其触点动作无延时，活塞杆6在塔形弹簧8的作用下，带动活塞12及橡皮膜10向上移动，但由于橡皮膜下方气室的空气稀薄，形成负压，因此活塞杆6只能缓慢地向上移动，其移动的速度视进气孔的大小而定，可通过调节螺杆13进行调整。经过一定的延时后，活塞杆才能移动到最上端。这时通过杠杆7压动微动开关15，使其常闭触头断开，常开触头闭合，起到通电延时作用。
当线圈1断电时，电磁吸力消失，衔铁3在反力弹簧4的作用下释放，并通过活塞杆6将活塞12推向下端，这时橡皮膜10下方气室内的空气通过橡皮膜10、弱弹簧9和活塞12肩部所形成的单向阀，迅速地从橡皮膜上方的气室缝隙中排掉，微动开关15、16能迅速复位，无延时。
总结：时间继电器的触点动作情况
通电延时型——当吸引线圈通电后，其瞬动触点立即动作；其延时触点经过一定延时再动作。
当吸引线圈断电后，所有触点立即复位。
断电延时型——当吸引线圈通电后，所有触点立即动作。
当吸引线圈断电后，其瞬动触点立即复位；其延时触点经过一定延时再复位。
