ECL 电路简介
ECL电路（即发射极耦合逻辑电路Emitter-Couple Logic）是一种非饱和型的数字逻辑电路，电路内晶体管工作在线性区或截止区，速度不受少数载流子的存储时间的限制，所以它是现有各种逻辑电路中速度最快的一种, 能满足高达10Gbps工作速率。最先由Motorola公司提出ECL标准。ECL 的主要分类如下。



PECL	VCC=5.0V，VEE=0.0V
LVPECL	VCC =3.3V，VEE =0.0V VCC =2.5V，VEE =0.0V
NECL	VCC =0.0V，VEE =-5.2V
LVNECL	VCC=0.0V，VEE =-3.3V VCC =0.0V，VEE =-2.5V



PECL即Positive Emitter-Couple Logic，也就是正发射极耦合逻辑的意思，使用5.0V电源。PECL 是由ECL 演变而来的，ECL 即Emitter-Couple Logic，也就是发射极耦合逻辑。ECL 有两个供电电压V_CC和V_EE。当V_EE接地时，V_CC 接正电压时，这时的逻辑称为PECL；当V_CC 接地时，V_EE接负电压时，这时的逻辑成为NECL，V_EE一般接-5.2V电源；一般狭义的ECL 就是指NECL。由于PECL/LVPECL可以和系统内其他电路共用一个正电源供电，所以PECL/ LVPECL相对于ECL应用更为广泛。起初的PECL器件是将V_CC接+5V，后来为了直接利用广泛使用的3.3V和2.5V电压,出现了V_CC=3.3V/2.5V的LVPECL(Low Voltage PECL)。



PECL/LVPECL电路结构

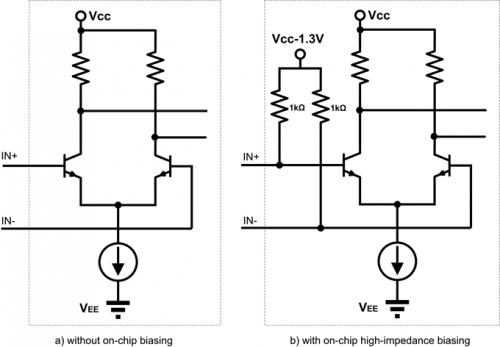

PECL 的输入是一个具有高输入阻抗的差分对，该差分对的共模电压需要偏置到V_BB =V_CC-1.3V，这样允许的输入信号电平动态最大。对于不同芯片的输入级，信号允许的共模电平可能会有些差异，请参考相应的datasheet。有部分芯片在内部已经集成了偏置电路，使用时直接连接即可，有的芯片没有加，使用时需要在芯片外部加直流偏置。

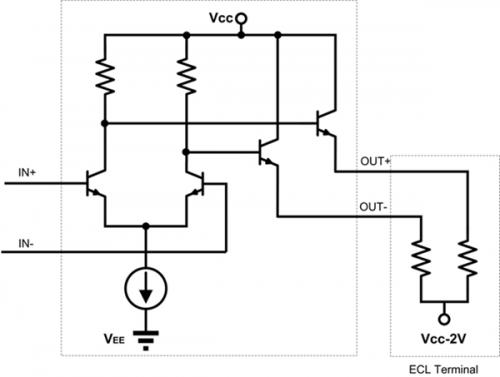

PECL的标准输出负载是串联50ohm至V_CC-2V的电平上，在这种负载条件下，OUT+与OUT-的共模电压是V_BB=V_CC-1.3V，OUT+/OUT-的输出的平均电流为14mA。





-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

物联网，云计算，大数据，人工智能是近两年科技、产业界的热门话题。分别什么意思？之间又有什么关系呢？笔者也非常感兴趣，经过学习了解，查阅资料，一点浅显认识和总结与朋友们分享。



物联网IoT（Internet of things）

物联网是互联网的应用拓展，与其说物联网是网络，不如说物联网是业务和应用。因此，应用创新是物联网发展的核心，以用户体验为核心的创新是物联网发展的灵魂。

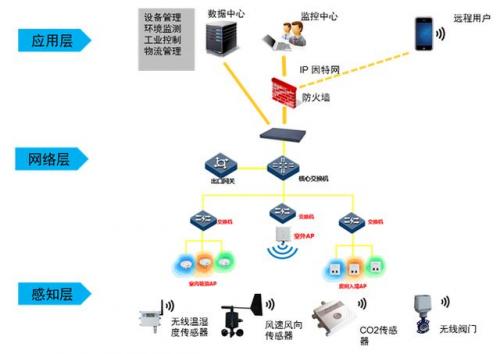

以下图为例，物联网大致分为以下几个层级：感知层，网络层，应用层。





感知层相当于人的感官和神经末梢，用来感知和采集应用环境中的各种数据。包括温度、湿度、速度、位置、震动、压力、流量、气体等各种各样的传感器。灵敏度和精度高，功耗低，可以无线传输是对传感层的要求。

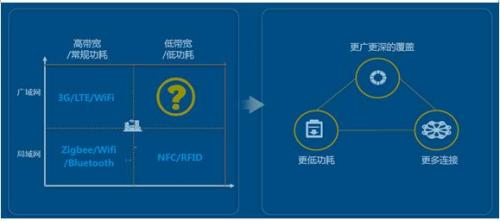

网络层相当于人的神经系统，用来传输数据。包括各种各样的无线通讯技术和标准，比如Zigbee／BLE／Wifi／NFC／RFID ／LTE等。低功耗，广域覆盖，更多连接是无线网络的发展方向。目前新的通讯技术和标准NB－IoT，LoRa，eLTE－IoT都是往这个方向努力。未来的5G会取代目前很多的无线通讯技术，一统江湖。





应用层相当于人的大脑指示和反应，通过指令反向控制输出。如设备管理，环境监测，工业控制等。
