一、开关电源输出波纹
①开关电源输出纹波是输出直流电压的波动，与开关电源的开关动作有关。每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。
②产生原因是开关电源的电流纹波作用在电容的ESR上。
③纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。
二、开关电源输出噪声
①开关电源输出噪声是指全带宽下输出电压上叠加的交流量。
②产生的原因一种是开关电源自身产生的。另一种是外界电磁场的干扰(EMI)，它能通过辐射进入开关电源或者通过电源线输入开关电源。
③开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成。噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。
三、减小纹波和噪声电压的措施
①减少EMI的干扰

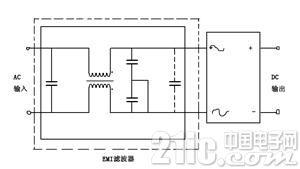

采用金属外壳做屏蔽减小外界电磁场辐射干扰。为减少从电源线输入的电磁干扰，在电源输入端加EMI滤波器。
②在输出端采用高频性能好、ESR低的电容
采用高分子聚合物固态电解质的铝或钽电解电容作输出电容是最佳的，其特点是尺寸小而电容量大，高频下ESR阻抗低，允许纹波电流大。它最适用于高效率、低电压、大电流降压式DC/DC转换器及DC/DC模块电源作输出电容。
③采用与产品系统的频率同步
为减小输出噪声，电源的开关频率应与系统中的频率同步，即开关电源采用外同步输入系统的频率，使开关的频率与系统的频率相同。
④避免多个模块电源之间相互干扰
在同一块PCB上可能有多个模块电源一起工作。若模块电源是不屏蔽的、并且靠的很近，则可能相互干扰使输出噪声电压增加。为避免这种相互干扰可采用屏蔽措施或将其适当远离，减少其相互影响的干扰。
⑤增加LC滤波器
为减小模块电源的纹波和噪声，可以在DC/DC模块的输入和输出端加LC滤波器。
⑥增加LDO

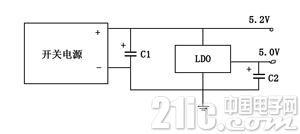

在开关电源或模块电源输出后再加一个低压差线性稳压器(LDO)能大幅度地降低输出噪声，以满足对噪声特别有要求的电路需要，输出噪声可达μV级。
由于LDO的压差(输入与输出电压的差值)仅几百mV，则在开关电源的输出略高于LDO几百mV就可以输出标准电压了，并且其损耗也不大。
⑦ 增加有源EMI滤波器及有源输出纹波衰减器
有源EMI滤波器可在150kHz～30MHz间衰减共模和差模噪声，并且对衰减低频噪声特别有效。在250kHz时，可衰减60dB共模噪声及80dB差模噪声，在满载时效率可达99%。
输出纹波衰减器可在1～500kHz范围内减低电源输出纹波和噪声30dB以上，并且能改善动态响应及减小输出电容。
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。
（本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
现在电子电路中，有很多故障是由开关电源故障引起的，而开关电源的常见故障中，又有大部分是由一些易损件损坏而引起。
比如说，在开关电源中的开关管，经常性损坏，但是开关变压器，损坏的几率却又极小!几乎可以忽略不计。
所以以下，我总结了开关电源中一些比较容易损坏的元件，以及损坏后会出现什么故障现象，分享给大家 。
1.保险管
烧保险大多数是后级电路大电流引起，也就是说后面的电路有短路情况，比如说开关管，限流电阻，桥堆烧坏短路，芯片损坏，大滤波电容损坏等等都会引起烧断保险，故障现象为通电无反应。(温馨提示：如果换了保险管后，不要贸然通电测试，一定要找出故障或采取一定措施后才通电)
2，滤波电容损坏(300V的大电容)

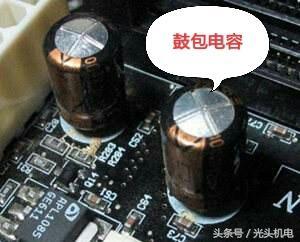

滤波电容漏电或容量降低，会造成死机或开机无反应，滤波电容损坏一般从外观上可以看到电容鼓包。(当然也有不鼓包的)
3.输出滤波电容：故障现象和滤波电容坏差不多。

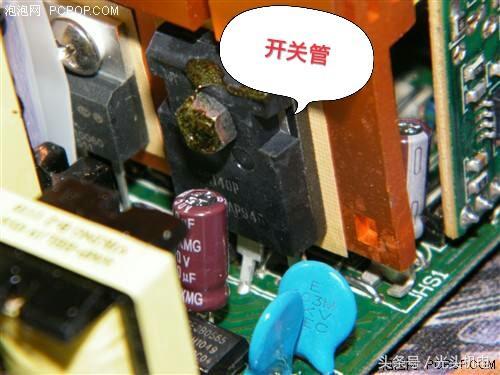

4.开关管
第一点讲过，开关告损坏后一般会烧保险，限流电阻也会跟随着损坏，有些时候连PWM芯片也跟着烧坏(不过这种现象不多)。
既然保险管都烧了，故障现象肯定是通电无反应。

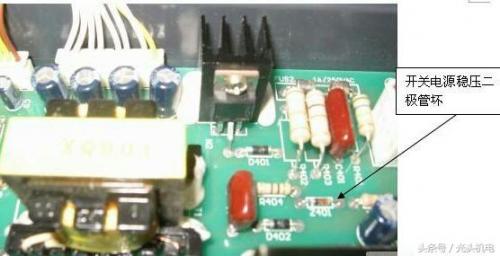

5，稳压二极管。
在二极管所承受反向电压大于其标称稳压值的情况下，稳压管会反向击穿，但是这种击穿是可以恢复的，即在电压值降低以后，稳压管会脱离击穿状态，相当于开路。 如果是短路，那么稳压管已经损坏了，电流超过稳压管承受电流造成，为热击穿，不可恢复的。

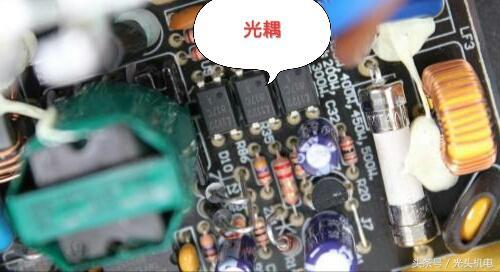

6.光藕与TL431
这两个元件损坏一般会造成输出电压不稳定或无电压输出，如何检测，在我前面的文章中有专门介绍过(取样电阻损坏同样会造成同类问题)。
7.启动电阻：
启动电阻是接在300V电源与开关管基极之间，启动电阻损坏会造成有300V，但是无电压输出，而整机无反应。
8.限流电阻：
顾名思义，该电阻损坏过流保护电路工作，和启动电阻一样300V无输出电压。

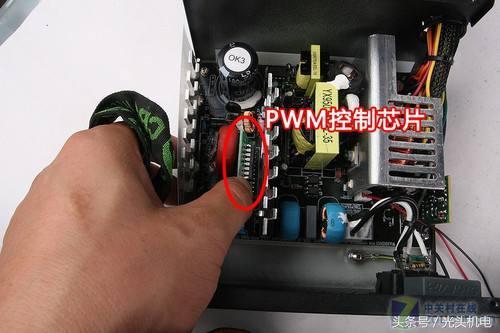

9.PWM控制芯片：
