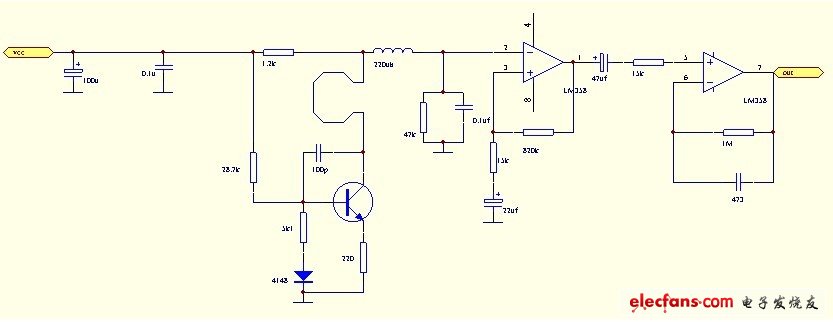

它的灵敏度是超外差的所比不上的，调试却要比超外差的要简单。前面环状是 PCB电感，后面的可调电容作为调谐使用，调谐的方法就是对着频谱仪，使本振信号调到你要的 315MHz，如果没有频谱仪的话，就对着发射，慢慢地凑，直到可以接收为止，微弱的数据信号从 PCB 电感的上面经过 10K 电阻和 10UF 电容输入到 T2 的基极，经过初步放大后，进入 LM358 继续整形放大，放大后的数字信号直接输入到 PT2272 的信号输入脚 14 脚进行解码。

索尼G系列彩电保护电路结构并不复杂，有关电路如附图所示。主要包括行电流过流保护及场不工作（防切颈）保护。起保护的特征是IC300（TDA8366或TDA8375）50脚X-RAY电压升高，使行振荡停振达到保护目的。50脚电压图标值为1.9V，实际上由于该脚是一个多功能脚，ABL电压也加入该脚，用于屏幕亮度变化时的场幅自动稳定增长，所以该脚电压随图像明暗稍有波动。只要高于2V即可视为起保护。

行过流保护电路工作原理：由稳压电源输出的135V（指G25）电压经限流电阻R858送至行推动及行输出级。该电流在R858上产生左正右负的电压降，正常时该电压降经分压后低于Q561 b-e结的导通阈值电压。当行输出级有过流现象使R858上的电压降升高时，Q561导通，135V电压经R562→Q561→R564→D591→R341加到IC30050脚，使行振荡停振，避免故障扩大。 场不工作保护电路工作原理：该电压也称“切颈”保护电路，用于防止场扫描工作失常使电子束过偏转而损坏彩管。当场扫描电路工作正常时，场输出块输出的正脉冲通过C548及R555加到Q1513b极，使Q1513呈一定程度的导通，其c极电压降为3.5V左右，D1505截止，其c极电压接近电源电压值（9V），使D1505导通，引起IC30050脚电压上升而达到保护目的。由于G系列机心的场输出采用双电源供电，过偏转现象将更突出。
