TCL-HiD432/522 型背投彩电，为了满足负载供电的需求，采用了两套电源电路，为不同的负载供电，如图1 所示。

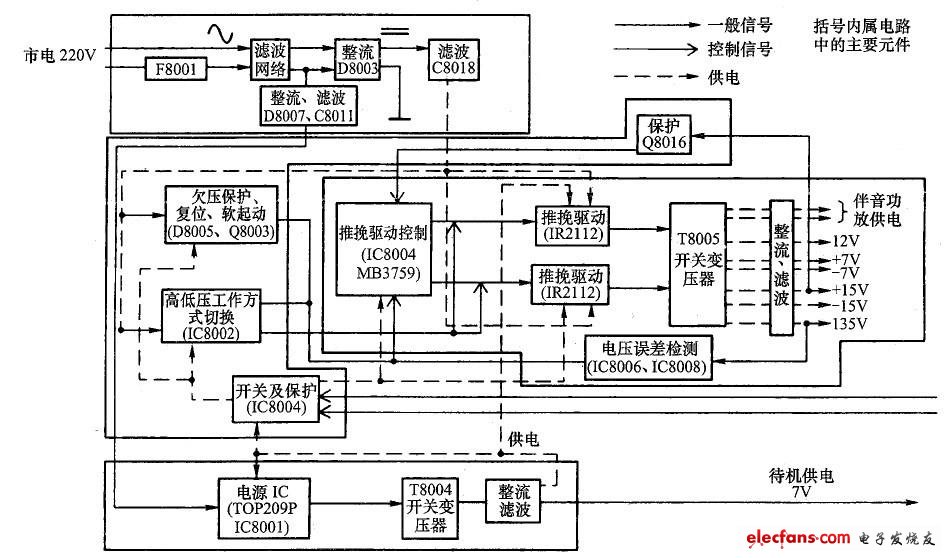

　　图1 TCL-HiD432/522 型背投彩电电源电路构成方框图

　　一、市电输入及变换电路

　　该机输入市电电压(AC220 V)后，市电电压经连接器P8005 进入电路板，经保险管F8001 送到线路滤波器，由该滤波器滤除市电电网中的对称和非对称干扰脉冲，并且可对开关电源产生的高频振荡脉冲进行有效地抑制。经线路滤波器低通滤波后的220 V 市电电压：

　　一路经电阻组成的开机冲击大电流抑制电路后，通过D8003 桥式整流、C8018 和L8012 滤波后，在C8018两端建立310 V 左右的不稳定的直流电压。

　　另一路经D8007 半波整流、C80ll 滤波获得的电压为微处理器电源供电。

　　二、主电源电路

　　TCL-HiD432/522 型背投彩电的主电源采用1 块电源控制芯片MB3759(IC8004)、2 块桥式驱动芯片IR2112、一个开关变压器T8005、4 只开关管(Q8007、Q8008、Q8014、Q8015)为核心的他激式开关电源，如图2 所示。

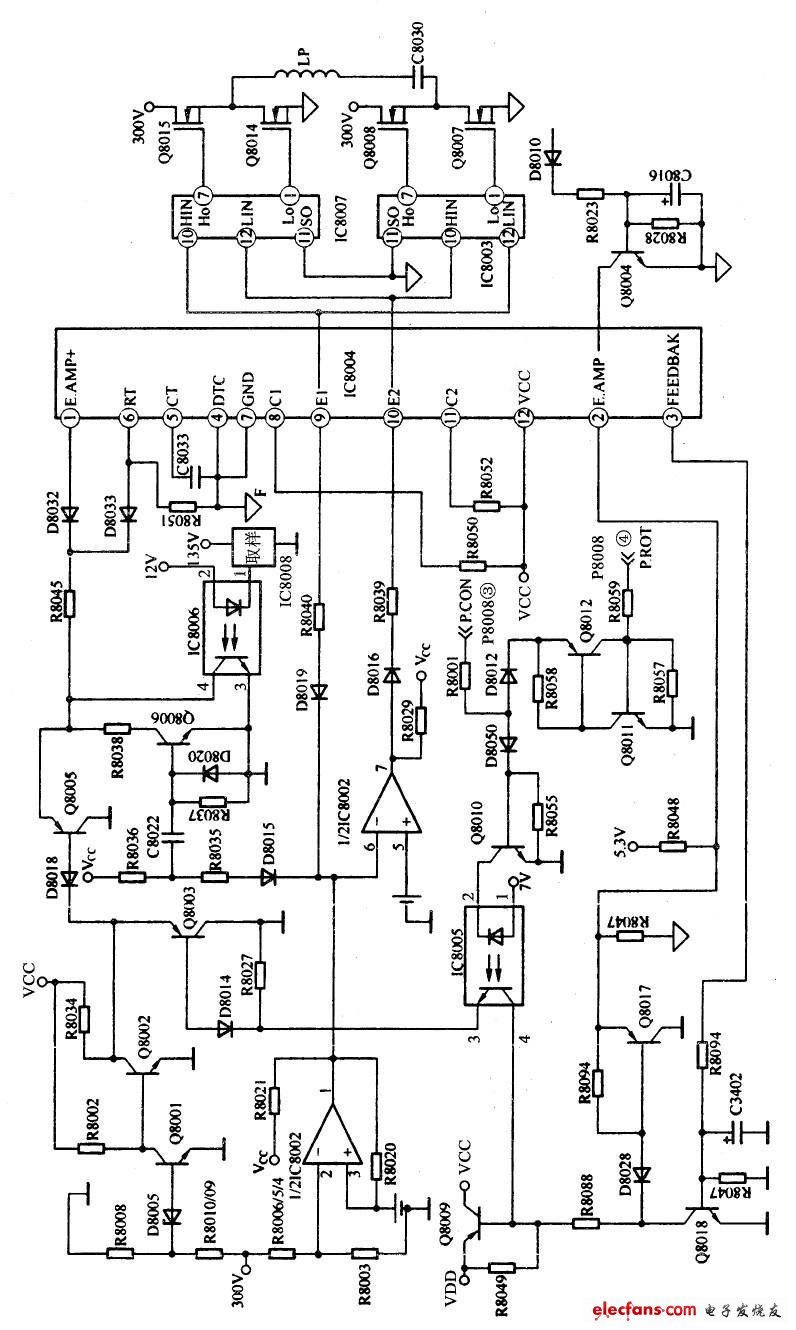

　　图2 TCL-HiD432/522型背投彩电主电源局部电路图

1.激励信号形成激励信号由IC8004(MB3759)和相关电路产生

　　(l)MB3759 的实用资料(引脚功能)

　　MB3759 是双端PWM 控制芯片，它由振荡器、空载时间比较器、脉冲宽度调制比较器(PWM 脉冲发生器)、误差放大器1、误差放大器2、触发器、末级驱动电路构成，如图3 所示。由该图也可看出,MB3579 内部构成和TL494、KA7500B 是相同的。为了方便读者了解该电源电路的工作原理，下面首先结合外围电路来介绍MB3759 的引脚功能：

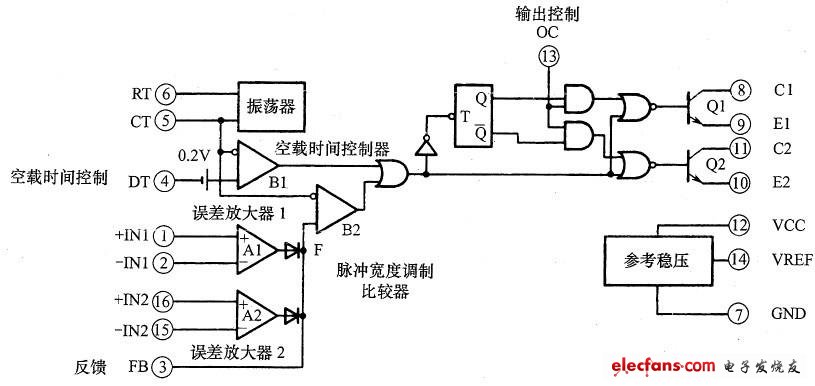

　　图3 MB3759 内部功能方框图

　　①脚是误差放大器A1 的同相输入端。

　　②脚是误差放大器A1 的反相输入端。

　　③脚是误差放大器A1、A2 的输出端和比较器B2的反相输入端。

　　④脚是休止期(或称死区)控制端(当④脚为高电平时，⑨脚和⑩脚没有激励电压输出，所以④脚可用作软启动或过压保护控制)。

　　⑤脚是振荡器定时电容端。

　　⑥脚是振荡器定时电阻端。

　　⑦脚是接地端。

　　⑧脚是末级驱动放大管Q1 的c 极。

　　⑨脚是末级驱动放大管Q1 的e 极。

　　⑩脚是末级驱动放大管Q2 的e 极。

　　11脚是末级驱动放大管Q2 的c 极。

　　12脚是供电端。

　　13脚是输出方式控制端。

　　14脚是5 V基准电压输出端。

　　15脚是误差放大器A2 反相输入端。

　　16脚是误差放大器A2 同相输入端。

　　(2)激励信号形成

　　激励信号信号是由IC8004(MB3759)和相关电路产生。

　　受控电压VCC 不仅直接加到电源控制芯片IC8004 12脚(供电端)，为其内部的控制电路供电，而且经R8050、R8052 加到IC8004 的⑧脚和11脚，为IC8004 内的末级放大器Q1 和Q2 供电。

　　IC8004 内部的控制电路获得供电后，由基准电压发生器产生5 V 基准电压，为振荡器等电路供电。

　　振荡器获得供电后，便与IC8004 的⑤ 、⑥ 脚外接的定时元件C8033、R8051 通过振荡获得锯齿波脉冲信号，再经IC8004 内部电路处理后，从IC8004的⑨、⑩脚输出开关管激励电压。
