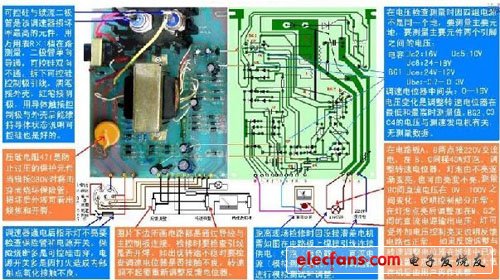

附图是根据实物绘制的电路图。电源变压器B1的18V绕组经整流滤波后为推动管BG1供电，推动变压器B2是BG1的集电极负载。4.9V绕组经VD11半波整流后的负半周在C6负端形成锯齿波，此锯齿波在直流电压叠加控制后成移相触发脉冲通过C7耦合到BG1基极，经放大后由B2次级触发可控硅KP10A导通。给滑差电机离合器线圈提供直流通路。触发脉冲导通角越大，可控硅导通越好，离合器吸合越紧，电机的输出转速就越高。

D2是为感性负载设置的续流二极管，D1防止反峰的保护二极管，51Ω电阻和104电容组成尖峰吸收回路。10V绕组经整流滤波和稳压后通过R9和R*分压给BG1提供偏置和叠加的移相直流电压。这个电压由BG2的导通状态决定，而BG2的导通状态又受加在其发射极的手动调速电压和加在基极的测速取样电压控制。手动调速电压由48V绕组整流稳压后，通过调速电位器调整提供。

调整此电位器可使D点电压在0V-16V之间变化，D点电压增高，等于BG2发射极电压提高，减小了偏置而导通变小。R6分流减小BG1基极电压提高，触发脉冲导通角增加，可控硅导通加强，离合器吸合更紧，电机输出转速增加。当调整转速电位器使D点电压降低时，随着BG2导通增加使BG1偏置减小，电机输出转速随之变慢。

测速发电机反馈电压的引入使该调速器具有了稳速功能，电机转速加快导致测速发电机发电电压提高，经反馈电位器到BG2基极电压随之提高，BG2导通增加会使电机转速降低，从而实现稳定转速的功能。此调速器电路中变压器B1的四个绕组就有三个地，再加上测速电压的地，四个地并不直接相连，初看电路分析比较困难。

实际上电路由触发电路、控制电路、手动调速、反馈稳速四部分组成。10V绕组和BG2通过R6、VD10、R8给BG1的be结提供一个压差，48V绕组和测速电压通过R3、R4、VD6、VD7给BG2的be结提供一个压差。整个电路可简单理解成两个电压(手动调压、反馈电压)控制BG2，BG2控制BG1，BG1控制可控硅。电路图中带字母标注的小圆圈是主电路板与面板元件和输入输出插座的连接点。同系列的JD1A-40电路与此一样，主要区别主电路板的引出线是通过电路板插座对接的。

该电扇为全塑结构，机架高度可调，规格30cm，功率45W。具有遥控／手动、3挡风速、9种风类、7.5小时定时、3600转叶送风和过热自动保护等功能。依据实物绘制遥控器电路原理图如图1，接收／控制电路原理图如图2，元件编号为笔者所注。

一、电路工作原理

1.遥控器电路

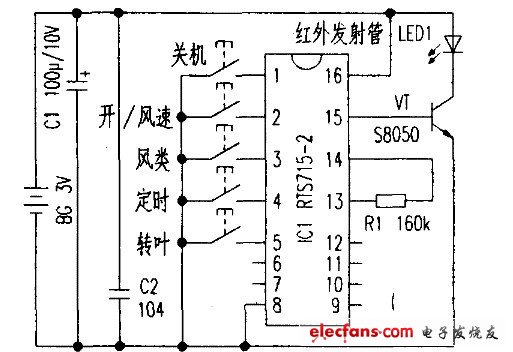

遥控器电路以编码集成电路IC 1（RTS571-2）及其外围元件组成，其中IC1①一⑤脚分别是关机、开／风速、风类、定时、转叶键输人端；⑧脚接电源负端；⑩脚接电源正端；⑥、⑦脚与⑨一⑩脚悬空未用；⑩、⑩脚外接电阻R1，与ICi内部电路组成振荡电路，产生38kHz载波信号，经①一⑤脚功能键编码调制后，由⑩脚输出编码载波信号，经三极管VT放大，驱动红外发射管LEDI向外界发射红外遥控信号，控制风扇的工作状态。

2.接收／控制电路

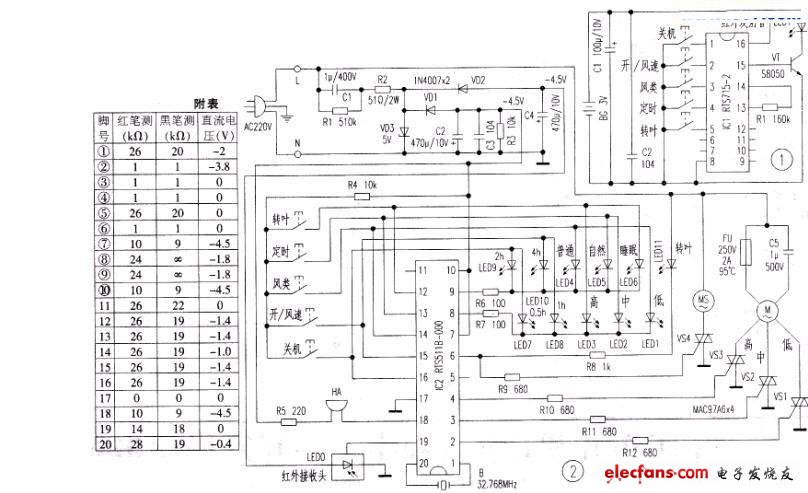

图2中，IC1①、⑩脚外接晶振B(32.768MHz），与内部电路组成时钟振荡电路；⑩脚外接红外接收头LEDO，将接收到遥控器发出的遥控信号输人内部译码电路，从②一⑥脚输出驱动信号，控制M及MS的运转状态；⑧、⑨脚为功能指示灯LED1-LED10的公共端，与⑩一⑩脚组成矩阵显示电路；⑩脚外接蜂鸣器HA,当操作遥控器或手动面板各功能键一次时，蜂鸣器则发出：“嘀”一声（当操作关机键时，蜂鸣器则不响），提示操作输人有效，同时相应功能指示灯点亮；⑦、⑩脚接负电源；⑩脚接正电源；⑤及⑩脚悬空未用。

接通220V市电，一路由VD1输出一4.5V直流电压向IC2的⑦、⑩脚供电，同时该直流电压通过R4加至各按键的公共端；另一路由VD2输出一4.5V给红外接收头供电。

操作遥控器的按键或手动控制面板的按键，均得到相对应的功能：

该按键用于风扇开机和风速选择。第一次按开／风速键IC2②脚输出负电平VS1导通,M低速运转；第三次按该键，IC2②、③脚无输出；VS1,VS2截止，④脚输出负电平，VS3导通，M高速运转。重复按该键，风速按低速“中速叶高速升低速模循环吹风，同时风速指示灯LED 1 -LED2 -LED3 -LED 1相应循环点亮。

(2)风类键该键用于风类选择，经风速键与风类键组合使用，可以获得9种风类。开机初始状态，将风速键处于低挡，若重复按风类键，风类按低速的自然风、睡眠风＊普通风‘自然风模式循环吹风，风类指示灯LED5 -LED6 -LED4一LED5相应循环点亮，IC2②脚间断输出负电平,VS1间断导通截止,M间断低速吹风；将风速键处于中或高挡，IC2②、③、④脚先后输出负电平，VS1,VS2,VS3先后导通截止，M间断中速或高速吹风。若重复按风类键，风类依然。

(3)定时键该键用于预置定时，开机后，每按一次定时键，以0.5小时递增，定时指示灯LED7一LED 10相应点亮。当LED7-LED10全亮时，指示时间7.5小时，并随剩余时间减少而指示灯逐个熄灭时，风扇自动关机。

(4)转叶键用于控制转叶轮工作状态，开机后，按转叶键,IC2)脚输出负电平，转叶指示灯LED11点亮，VS4导通，MS启动驱动转叶轮3600旋转吹风。再按转叶键，IC2⑥脚无输出,LED11熄灭,VS4截止，MS停转。

(5)关机键按关机键IC2立即复位，VS1、VS2,VS3,VS4截止，风扇停止工作，电路进入待机状态。此时直流供电电路仍工作，长时间不用风扇，一般拔下电源插头为宜。

FU是过热保护器，串接在电机M回路中，用螺钉固定在电机的外壳。当电机温升超过9590时，FU自动熔断，切断电机电源，起到保护电机的作用。附表是实测IC2(RTS511B-000)在路电阻、电压值，供维修参考。

二、常见故障检修例

1：操作风速键于高档，风扇不转，其他档正常。

分析检修：故障现象说明风扇基本正常，局限于高挡控制电路相关元件损坏。通电，操作风速键于高挡，测量MIA)脚输出负电平．说明IC2正常。断电，检测R10,VS4,发现VS4壳体崩裂，测该管T1、T2极正、反向电阻无穷大，由此确认，VS4击穿开路，换上1 A/400V (MSC97A6)双向晶闸管后，通电试机，风扇正常运转，故障排除。例2：操作转叶键，转叶指示灯亮，转叶轮不转。

分析检修：根据故障现象分析，多是转叶电机MS烧坏所致。通电，操作转叶键，测量MS两端存在220V电压，说明转叶控制电路正常。断电，再测量bIS两端电阻无穷大，正常电阻约7icn，由此确认，ms线圈断路造成转叶电机不转引起所述故障，更换MS(型号49TYJ500/5-6,电压220V、功率3-4W、转速5--6r/min不定向永磁同步电机），故障排除。

例3：操作风速键在低、中、高三档，电机有嗡嗡声且不转，拍打机壳有时能转，但噪声大。分析检修：故障现象说明是电机转轴严重缺油所致。拆开电机端盖，抽出转子，先用少许汽油洗净油垢，用06号金相砂纸抛光转轴，然后向轴承内孔注人几滴拈度适中的四基硅油，若无此油，可用工业10号机油代用。
