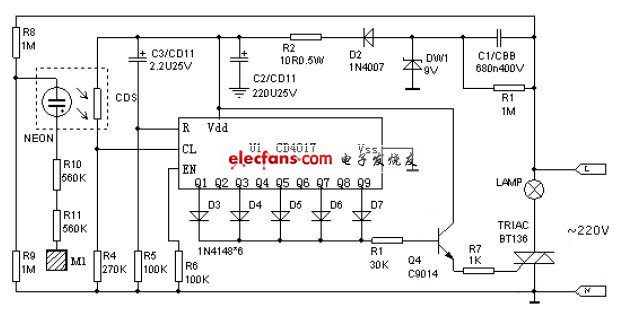

一、电路工作原理

接通电源后，因C3、R5 的微分作用，CD4017 自动复位清零，插座为断电状态。当人
手触摸M1 后，氖灯发光， CDS 的阻值减小使U1 的CL 端变为高电平， Q1 由此输出高电
平，使TRIAC 导通点亮灯泡。当人手再一次触摸M1 后，U17 计数一次，Q1 变为低电平，
Q2 输出高电平，依次类推，从而实现触摸开关功能。市电两输入线分别通过R8、R9 接至
触摸电路，因此安装时无需区分相线、零线。CDS 的亮阻为20K，暗阻大于2MΩ。

二、元器件选择与调试
IC 选用CD4017 集成电路；可控硅选用BT13；VT 选用9014，C1 选用耐压值为400V
的聚丙烯电容器；C2、C3 均选用耐压值为25V 的铝电解电容器，DW1 选用1W、9V 的硅
稳压二极管。电阻选用1/4W 或1/8W 金属膜电阻器或碳膜电阻器。电路安装完成后，只要
线路正确，一般无需调试即可正常使用。

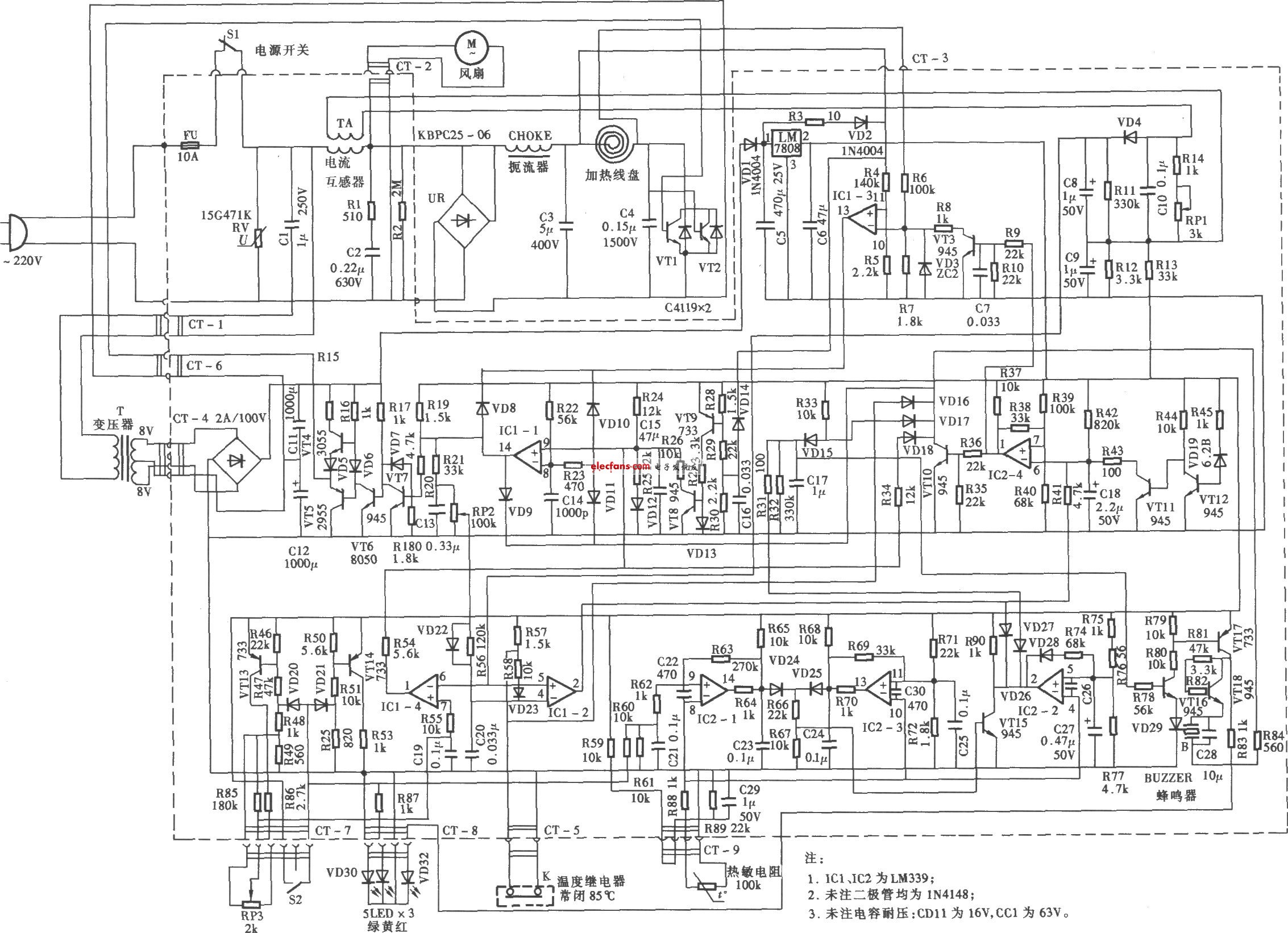

亚特兰牌电磁炉电路及其部分电路参数如下所示，帮助解析亚特兰牌电磁炉内部工作原理：
