NE555闪烁发光电路 - 调光电路图讲解

2019/3/21 20:05:02;
来源:唯样商城 作者:华仔 浏览:1151

标签:

摘要: 该电路的工作原理是将电容C1的容量增大到4.7uF。因此,电路的振荡频率很低,NE555的3脚电位高低变化的速度减慢。当3脚输出高电平时,发光二极管VD1、VD2同时通电发光。当3脚输出低电平时,两只发光二极管都熄灭。

该电路的工作原理是将电容C1的容量增大到4.7uF。因此,电路的振荡频率很低,NE555的3脚电位高低变化的速度减慢。当3脚输出高电平时,发光二极管VD1、VD2同时通电发光。当3脚输出低电平时,两只发光二极管都熄灭。电路中的R3电阻值越大,发光亮度越小;R3阻值越小,则发光亮度越大。
值得注意的是,R3阻值不宜太小,否则流过发光二极管的电流过大,电路耗电较大,对发光二极管会产生不利影响,甚至烧毁。通常,流过发光二极管的电流可控制在10~20mA之间为佳。

如图电路正常工作时,两只发光二极管将同时一闪一闪地发光。


电路图

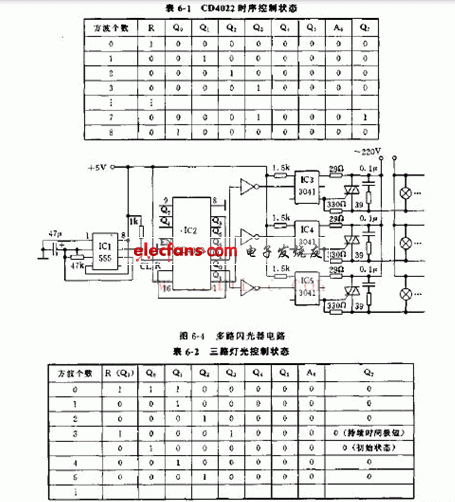

 电路原理:电路中由IC1555于47UF电容器三路输出,CD4022工作原理是:在EN脚接地,CL脚输入方波脉冲,R脚为零电平情况下,设芯片的初始输出为Q7Q6Q5Q4Q3Q2Q1Q0=0 0 0 0 0 0 0 1,则输出将随方波脉冲做表6-1所示的变化。
  八路输出端依次为高电平,每个输出端为高电平,持续时间为一个脉冲周期。由于R的消零端,在任意一个方波到来时刻,如果R=1,都会使输出立即回复为处事状态。根据这一特性,我们将Q3输出端接到R脚上,则CD4022输出将随输入脉冲按表6-2规律变化。

       多路闪光器的电路如图6-4所示,它可使其控制的几路灯光依次闪亮,且闪亮的周期连续可调,它最多可以控制八路灯光,可用于家庭,商店及娱乐场所灯光装饰。

电路图
