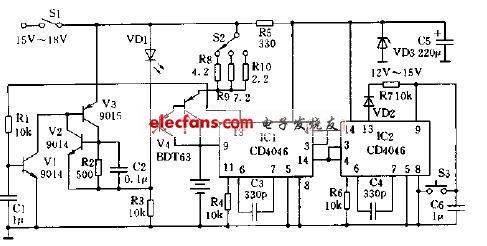

CD4046内部还有线性放大器和整形电路，可将14脚输入的100mV左右的微弱输入信号变成方波或脉冲信号送至两相位比较器。源跟踪器是增益为1的放大器，VCO的输出电压经源跟踪器至10脚作FM解调用。齐纳二极管可单独使用，其稳压值为5V,若与TTL电路匹配时，可用作辅助电源。CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V-18V），输入阻抗高（约100MΩ），动态功耗小，在中心频率f0为10kHz下功耗仅为600μW,属微功耗器件。CD4046实现电池快速充电器电路如下所示：

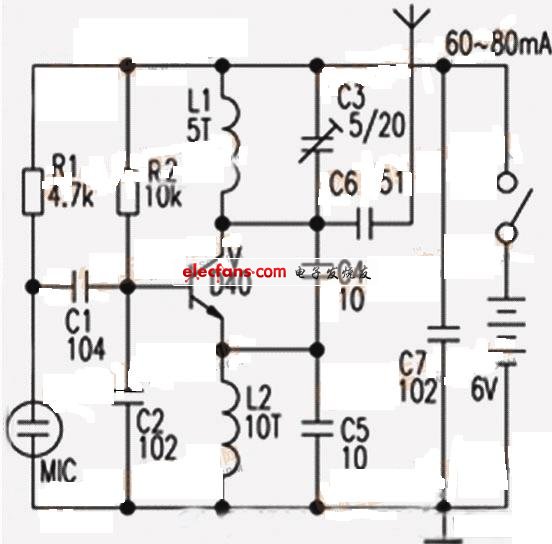

该电路中发射三极管采用D40、D50、2N3866等，工作电流为60～80ｍＡ。C3选用5～20pF的瓷介或涤纶可调电容。电容C5可省略，L2可换成10～100ｍＨ的普通电感线圈。该电路采用电容三点式振荡器，天线参数稍微变动时，都将发生跑频现象。由于是单管自激振荡发射，工作电流较大，当工作数秒钟至数分钟后，三极管的温度升高引起极间电容发生变化，也会带来振荡频率的改变（一般情况下是振荡频率降低）。单声道调频发射器电路图如下所示：
