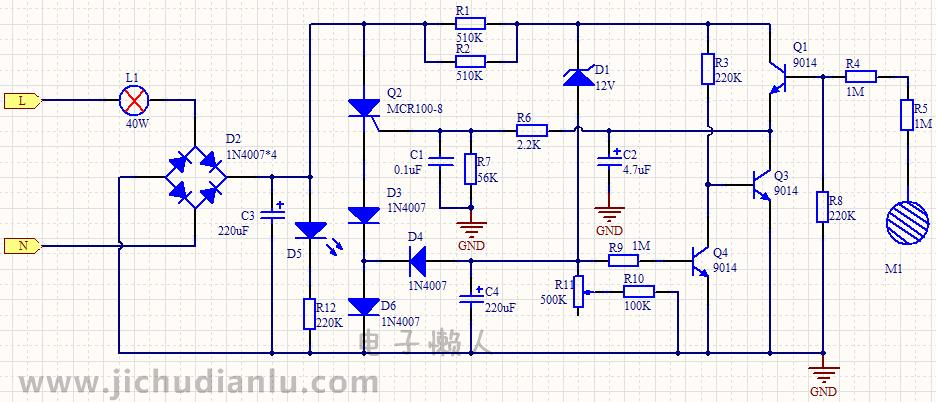

电路图：

电路图功能：

本例电路通过人体触摸来控制灯泡的开，然后经过一段时间的延时后，灯自动熄灭。灯泡是接在市电220V，所以本电路有一定的实用性。

电路图讲解：

电路中M1为触摸金属片，D2为整流桥，L1为灯泡。当整流桥有电流回路之后，灯泡就会被点亮；电流回路被切断之后，灯泡就会熄灭。因此，整个电路中，我们所要关注的就是这点。

220V的市电经过灯泡和全桥整流后一路加在晶闸管Q2上，由于一开始Q2无触发控制信号，呈关断状态；另一路经R1、R2给本电路供电。其实就是给Q2的控制电路供电。

初始状态下，Q1的基极为低电平截止，稳压管D1由于上端电压高于12V导通给电容C4充电，很快C4上就充满电，电容满电电压受二极管D4,D6的钳位限制为1.4V左右，这个电压经R9输入到Q4的基极，Q4导通，Q3截止，Q2关断，灯泡熄灭。

当人体触摸电路的触摸端M1时，人体的感应信号经R5、R4输入Q1的基极，Q1导通，电源电压通过Q1、R6，加在晶闸管Q2的控制极，Q2导通，电灯点亮。

由于Q2的导通把本电路的电源电压拉低，稳压二极管D1不能再反向击穿导通，电容C4放电一路经R11、R10放电，另一路经R9维持Q4导通。在人体触摸这个过程中，人体的触摸信号只需一个瞬时即可，这是因为，当人体的触发信号来时，C2上的电压很快就充到了电源电压，而这时即使人体的触发信号消失，但由于电容C2的作用，晶闸管Q2将维持导通状态。

C2充满电电压为12V，C4充满电电压为1.4V。调试电路时，调节R11，使电容C4的先放电完。这样灯亮后所能延时的长短取决于C4上维持电压的时间长短，所以选择C4、R11和R10的组合，可以控制延时的长短。

当C4上的电压放到不能维持三极管Q4导通时，Q4截止，Q3导通，晶闸管的控制端没了触发信号，当交流电压过零时就被关断，灯熄灭。

注意：

注意电路中R1,R2的接法，在很多电路中，尤其是开关电源中经常见到。可网上查询一下这两个电阻并联方式有什么优点。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

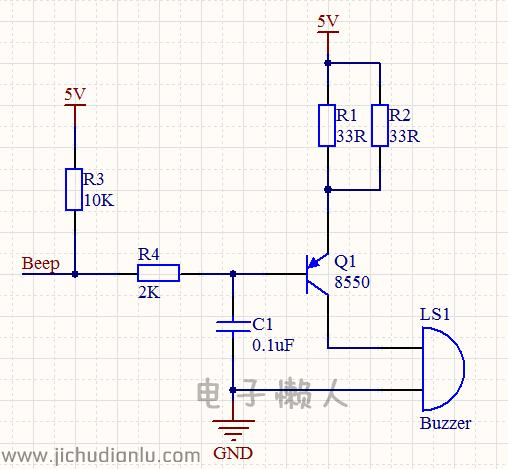

电路图：

电路功能：

本电路模块，可直接连接到单片机的I/O进行使用，是一个通用的蜂鸣器驱动模块。

电路工作过程：

蜂鸣器分无源和有源两种，从电路上来看，这两种蜂鸣器在这都可以工作，区别是单片机程序不一样。

当网络节点Beep为高电平时，三极管Q1截止，蜂鸣器无电流，不响。

当网络节点Beep为低电平时，三极管Q1导通，蜂鸣器有电流，会响。

所以在Beep节点输入PWM脉冲时，蜂鸣器就会发出响声。工作过程很简单，再看看每个元件的作用：

电阻R3为上拉电阻，目的为了在Beep节点悬空时，三极管Q1的基极有一个稳定的高电平。

电阻R4为三极管Q1的基极电阻，限制基极电流。

电容C1为旁路电容，对刺耳的高频信号能起到旁路作用。

三极管Q1起开关管的作用，控制蜂鸣器。

电阻R1,R2是蜂鸣器的限流电阻，这是很常见的一种安装方法，主要起到两个作用：

一是这两个电阻并联一起，可以分流，使每个电阻上的的热量不会超过它的额定功耗，保证电阻寿命；

二是方便调试。在一个电阻功率都能满足的情况下，如果要增加蜂鸣器响度，只需再并联一个电阻就行，而不需要重新拆下原来的电阻，调试方便。同时在选取不到合适电阻时，也可以用并联方式来解决。

注意：

本例电路很常用，对5V的单片机系统，可不用修改参数就直接使用；但对3.3V的其他控制系统，就需要调节其中的一些参数了。
