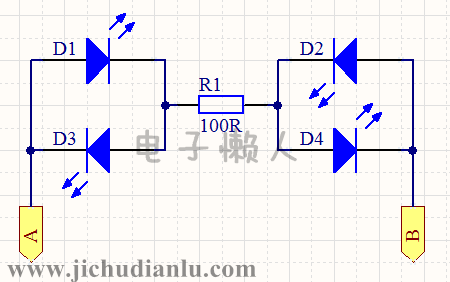

电路图：

电路图功能：

本例电路可根据发光二极管的指示作用来判断电池的极性。

电路图讲解：

整个电路非常简单，A和B两个探头，不管谁接正，谁接负，根据电流的通路，都会有不同的发光二极管被点亮。利用这点来判断电池的极性。

比如，当AB接上电池后，发光二极管D1,D4被点亮；D2,D3熄灭，表示A为正，B为负。若D1,D4熄灭；D2,D3被点亮，则表示B为正，A为负。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

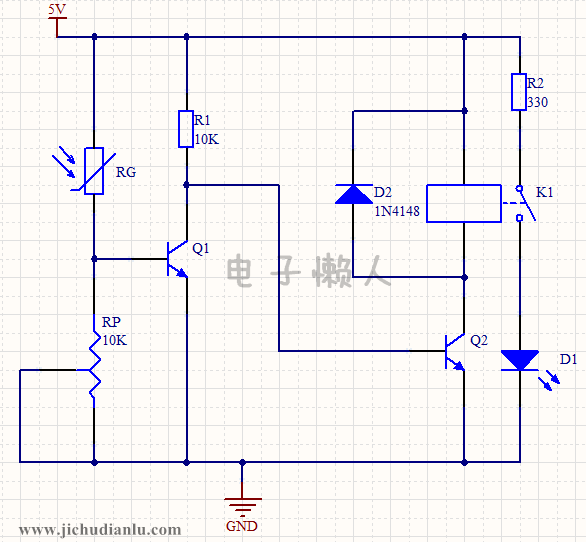

电路图：

电路功能介绍：

本电路可实现在环境光照变暗时，自动点亮LED灯；同理在环境光照较强时，自动关闭LED灯。

电路工作过程：

电路通电以后，整个电路的工作受光敏电阻RG控制。

1、当白天周围环境光照较强时，光敏电阻RG呈低电阻，与RP电位器分压使三极管Q1饱和导通；Q1饱和导通使Q1的集电极电压接近0V，即三极管Q2的基极电压接近0V，所以三极管Q2是截止的。三极管Q2截止时，继电器线圈中无电流流过，继电器不动作，发光二极管D1保持熄灭状态。

2、当晚上周围环境光照变弱时，光敏电阻RG呈大电阻，与RP电位器分压后，Q1的基极电压不足以使Q1导通，所以Q1为截止状态。Q1截止后，三极管Q2的基极与电阻R1会形成偏置电路，使三极管Q2开始导通，继电器线圈中有电流流过，使常开触点K闭合，发光二极管D1被点亮。

解释：

1、电位器RP起到一个调节光敏电阻灵敏度的作用，当把RP电阻调小时，Q1基极分得的电压将减小，也就是说要周围光照很强时，才能是三极管Q1导通；反之把RP电阻调大时，Q1基极分得的电压将变大，需要等周围光照变得很弱时，才能是三极管Q1截止。

2、二极管D2是继电器的续流二极管，保护三极管Q2在继电器关断时不被损坏。

3、本例的工作电压是5V，要使5V的继电器导通，则必须使三极管Q2饱和导通，实际焊接和仿真时，可将5V电压改成9V，或者12V。
