数字万用表延时自动关机电路3的效果图演示_基础硬件电路图讲解

2019/3/21 20:06:23;
来源:唯样商城 作者:华仔 浏览:903

标签:

摘要: 电路图: 电路功能: 本电路可实现当数字万用表停止测量一段时间后,自动关机。 整个电路工作过程: 平时,需要使用万用表时,按下轻触开关S1,使电容C1快速充电。

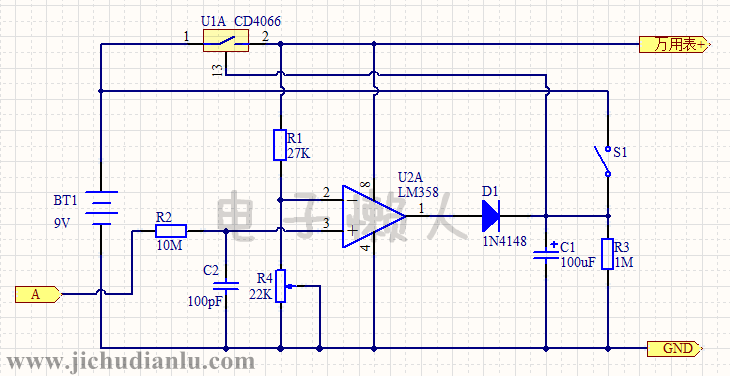

电路图:

电路图

电路功能:

本电路可实现当数字万用表停止测量一段时间后,自动关机。

整个电路工作过程:

平时,需要使用万用表时,按下轻触开关S1,使电容C1快速充电。同时模拟开关CD4066的控制脚13获得一个高电平,开关U1A导通,万用表接通电源,万用表得电工作。

电路中网络A是数字万用表内A/D芯片 LT7106的测量信号输入引脚。测量时,比较器的同相输入端为高电平且高于反相端电压,比较器输出高电平,可以维持模拟开关的导通。

当万用表停止测量时,比较器输出低电平,但由于二极管D1的作用,低电平不会影响CD4066的关断。

此时,电容C1通过电阻R3开始放电,当放电到C1上的电压使CD4066的控制引脚13为低电平时,模拟开关断开,万用表失去电源而关机。

注意:

本例电路中用LM358当作比较器使用,实际制作时,最好使用单个比较器芯片,节省资源。

-电子元器件采购网(www、oneyac、com)是本土元器件目录分销商,采用“小批量、现货、样品”销售模式,致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储,拥有自营库存超50,000种,提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 (本文来源网络整理,目的是传播有用的信息和知识,如有侵权,可联系管理员删除)

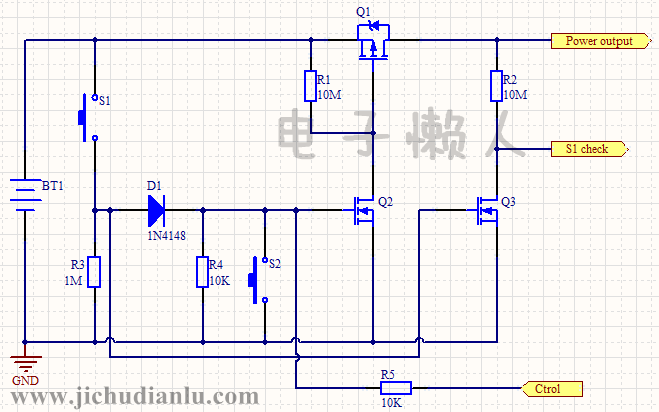

电路图:

电路图


电路图功能:

使用一个轻触开关按键结合单片机软件控制来实现单片机电源的“开”和“关”,在关机状态下电路功耗极低,是一个实用性很强的电路。

电路图说明:

1.轻触开关S1为开关机按键,在关机状态下按S1可使电源“开”,开机状态下按S1可使电源关。

2.Power output为电源输出端,连接单片机主电路。

3.S1-check与单片机的I/O相连,通过检测其电平状态来判断S1是否按下。

4。Ctrol也与单片机的I/O相连,通过Ctrl来控制电源的“开”和“关”。

5.开关S2的作用是当单片机死机,程序跑飞之后,只能通过S2来强制关机。

电路图讲解:

开机时,按下轻触开关S1,此时NMOS管Q3的栅极直接与电池正极相连,所以Q3导通,S1 check为低电平;同样电池电压经二极管D1也与NMOS管Q2的栅极相连,Q2也会导通。

Q2导通后,PMOS管Q1的栅极被拉低,则Q1导通,电源打开,单片机上电开始初始化。

单片机初始化完成后,检测到S1 check仍为低电平时,判断为S1按下,则控制Ctrol端输出高电平,使Q2保持稳定的导通状态。这样也能保证Q1也处于稳定的导通状态。开机完成。此时,即使松开S1后,电源也会处于打开状态,但Q3会截止,S1 check恢复高电平。

当需要关机时,再次按下开关S1,使Q3导通,S1 check为低电平。单片机经过一段延时后,再次判断S1 check仍为低电平话,则判断S1按下,执行关机指令。此时程序保存所有数据,关闭中断。Ctrol输出低电平使Q2截止,从而控制Q1截止,切断电源“主开关”。

但是由于电容的作用,单片机的电源电压会慢慢变低,此时Ctrol的电平状态会处于一个不稳定的状态,但由于电阻R4的作用,可以保证Q2的栅极保持被拉低的状态,使Q2稳定截止。

当单片机电源电压完全没有时,Ctrol也是处于低电平状态,也不能影响Q2的截止。

如果当单片机死机时,程序控制已经不起作用了,按下开关S2,使Q2强制关断,Q1也会关断,也切断了单片机的电源。这样就可以保证再不断掉整个电路电源情况下强制关机。


注意:

1.注意程序的配合,尤其是在延时检测方面。

2.注意这个电路的抗干扰能力。

3.同时分析一下,本例电路在更换电源时,是否有误开的机会。
