电路图1：

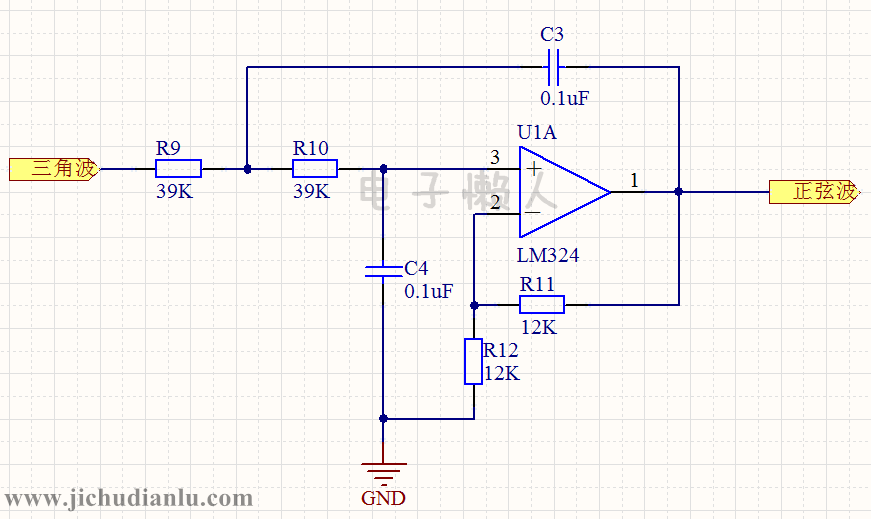

电路图2：

三角波转正弦波实现原理：

将三角波按傅立叶级数展开：

从上式可知，三角波含有基波和3次、5次等奇次谐波，因此通过低通滤波器取出基波，滤除高次谐波，即可将三角波转换成正弦波。

但是低通滤波器的通带截止频率应大于三角波的基波频率且小于三角波的三次谐波频率。

本例电路一为一阶低通滤波器，电路二为二阶低通滤波器+同相比例放大电路。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

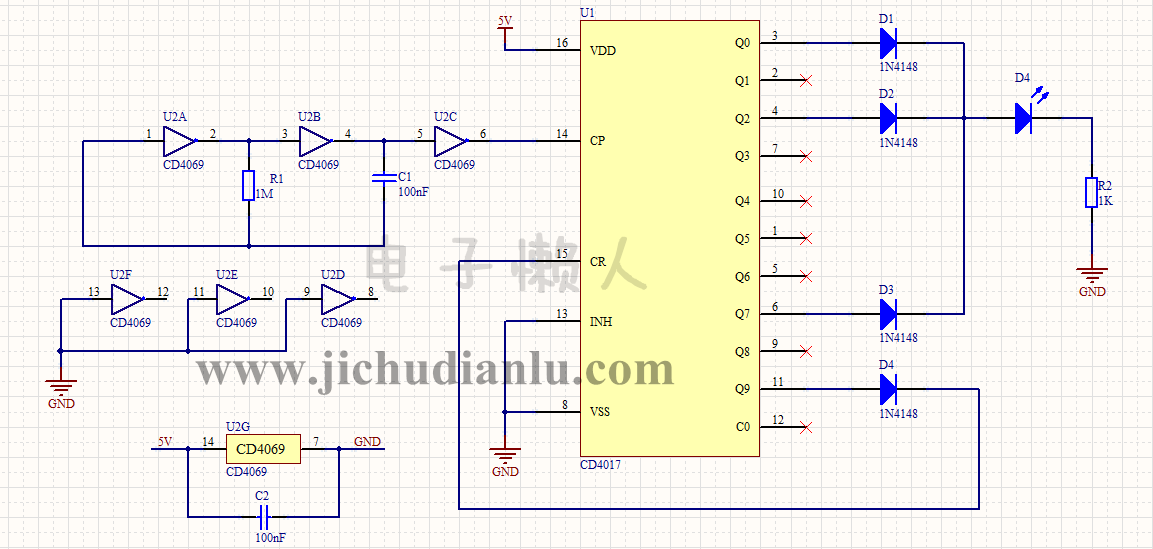

电路图：

电路功能介绍：

本电路可实现LED闪烁，而且每次闪烁的时间间隔不等。电路简单，可实际动手操作。

电路图分析：

本电路主要包含两个部分：

一是由非门芯片CD4069组成的门电路多谐振荡器，作为CD4017的时钟脉冲输入。

二是由计数器CD4017组成的脉冲输出电路，输出的脉冲点亮LED。

电路工作过程：

在分析电路工作过程之前，新手需要做好两个准备工作：

1、查看前面的实例，了解门电路多谐振荡器的工作过程；

2、查看CD4017的数据手册，不管是英文的或者是中文的也好，先理解CD4017的引脚功能。

做好了上面的准备工作，整个电路的分析也就很简单了：

电路上电后，门电路多谐振荡器输出时钟信号至CD4017的14脚；CD4017在接收到第一个脉冲的上升沿后，Q0输出高电平，也就是CD4017的3脚输出高电平，高电平通过D1点亮发光二极管D4，电阻R2为发光二极管的限流电阻。

第2个时钟脉冲的上升沿输入后，Q0恢复低电平，Q1输出高电平，所以此时发光二极管D4是熄灭的。

第3个时钟脉冲的上升沿输入后，Q0,Q1都为低电平，Q2输出高电平，经二极管D2点亮发光二极管D4。

以次类推，在第4个脉冲到第7个脉冲，发光二极管都是熄灭状态；当第8个脉冲输入后，Q7输出高电平，经二极管D3电流发光二极管D4。

第9个脉冲输入后，发光二极管D4又熄灭。到第10个脉冲输入后，Q9输出的高电平接至CR端，使CD4017复位，Q0又输出高电平，点亮发光二极管。

整个电路工作过程很简单，关键是理解CD4017的使用。

注意：

1、在实际焊接时，CD4069没有使用的非门，输入端要接至GND，同时芯片的电源引脚接一个100nF的电容。

2、D1,D2,D3的顺序可随意接Q0～Q8，以产生不同延时间隔。
