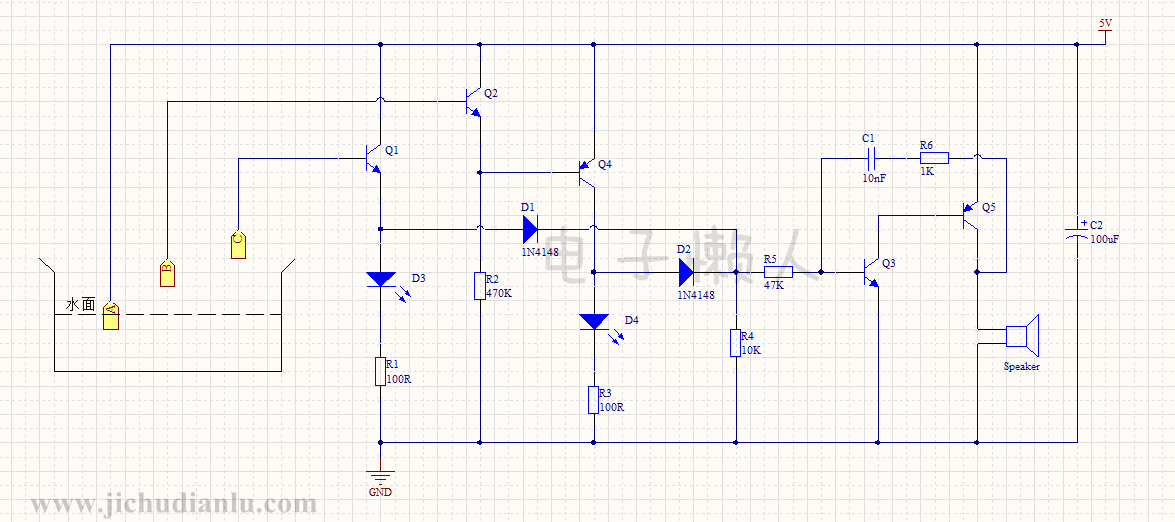

电路图：

电路功能介绍：

本例水位报警器可实现水位过高或者过低时均能发出报警声，同时还增加了指示灯显示，根据不同颜色的指示灯也可判断是水位过低还是过高。

本例的上限水位为C点，下限水位为B点，BC之间为正常水位。

电路图解析：

整个电路可以分为以下几个部分：

一是由三极管Q1，探头C，发光二极管D3组成的上限水位报警开关电路；

二是由三极管Q2,Q4，发光二极管D4组成的下限水位报警开关电路；

三是由三极管Q3,Q5组成的互补型多谐音频振荡器电路。

整个电路工作过程如下：

当水位处于BC之间且尚未达到C点为正常水位时：

1、电路上电后，三极管Q1为截止状态，发光二极管D3处于熄灭状态，不显示。

2、此时，三极管Q2的基极可通过探头AB间的水通路获得基极电流使Q2导通。Q2导通后，三极管Q4的发射结电压刚好为Q2的集电极-发射极的电压，即三极管Q2的管压降。由于在Q2的发射极接有一个470K的大电阻，所以Q2的管压降会很小，接近0V，因此三极管Q4是截止的。

3、三极管Q4截止后，发光二极管D4处于熄灭状态，不显示；同时互补性音频振荡器也没有报警信号输入，不会产生振荡，所以扬声器也不会发声。

当水位超过C点时：

三极管Q1通过探头AC之间的水通路获得基极电流使Q1导通，发光二极管D3通过限流电阻R1被点亮。同时发射极输出的一部分电流经二极管D1至电阻R4，使电阻R5的左端为高电平，三极管Q3获得基极偏流，互补型自激多谐音频振荡器开始振荡，扬声器发出报警声。

当水位低于B点时：

三极管Q2截止，三极管Q4的基极为低电平使三极管Q4导通，则发光二极管D4经限流电阻R3被点亮。同时Q4发射极输出的一部分电流经二极管D2至电阻R4，使电阻电阻R5的左端为高电平，三极管Q3获得基极偏流，互补型自激多谐音频振荡器开始振荡，扬声器发出报警声。

二极管D1,D2起到一个或门的作用，即不管是上限报警，还是下限报警，只要有一个报警信号，振荡器就会起振。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

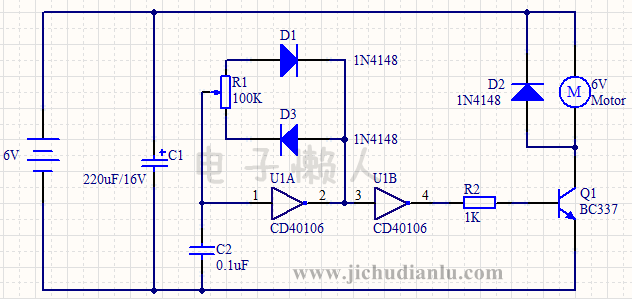

电路图：

电路图功能：

通过改变电容的充电和放电电阻，改变脉冲列的脉冲宽度，间接改变小型直流马达的平均直流电压，从而改变转速。

电路图讲解：

电路中，电阻R1,C2,非门U1A组成一个简单的多谐振荡器，但由于D1,D3两个二极管的存在，利用二极管的单向导电性，使电容C2的充电回路，和放电回路经过不同的阻值，这样通过调节R1，就能改变U1A输出方波的占空比。

U1A的输出，再经非门U1B反向输出，使得R1的调节与输出成正比关系。

U1B输出的高电平使Q1导通，直流马达工作。所以调节R1，使Q1的平均导通时间更长，则流过直流马达的平均直流电压就越大，转速越快；反之，转速就越慢。

注意：

本例选用的是CD40106，它是一个6非门集成芯片，所以还要4个非门没有用上，可自行选用！
