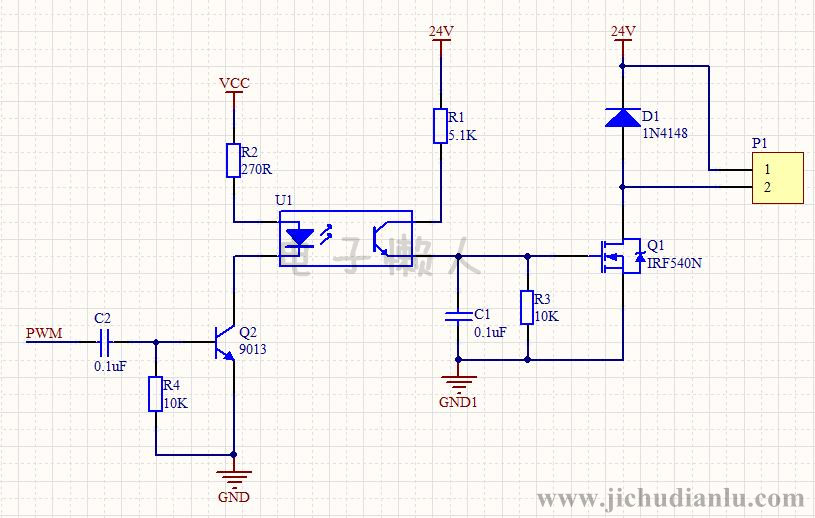

电路图：

电路功能：

当控制器输出PWM脉冲时，电磁阀工作；没有输出PWM时，电磁阀不工作。

电路分解：

整个电路根据光耦可分为两部分：

左边为光耦输入部分，也是整个电路PWM信号的输入部分；右边为光耦输出部分，也是电磁阀的驱动部分。

这两部分通过光耦隔离，两边的地都不一样。

整个电路的工作过程：

当光耦没有PWM信号输入时，光耦发光二极管截止，光耦的光电晶体管也是截止状态，Q1是一个NMOS，也处于截止状态，电磁阀没有电流，不工作。

当光耦有PWM信号输入时，光耦发光二极管导通，触发光电晶体管也导通。24V电源经电阻R1，光电晶体管的CE极，电阻R3分压使NMOS IRF540N的栅极为高电平，触发MOS管导通，电磁阀线圈有电流流过，电磁阀触发动作。

二极管D1为电磁阀的泄放二极管，防止NMOS被高压损坏。电容C1起滤波作用，但同时也会增加MOS管的开关损耗。

注意：

在实际制作时，要注意电磁阀驱动这块，要让MOS管处于开关状态，以免它发热严重。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

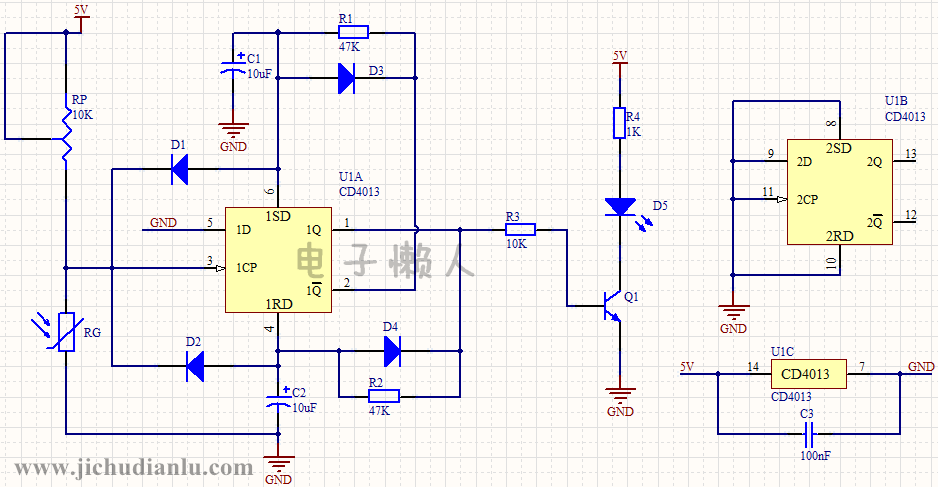

电路图：

电路功能分析：

本电路可实现白天不工作，夜晚的时候发出闪烁的灯光，发出警示，注意安全。

电路工作过程：

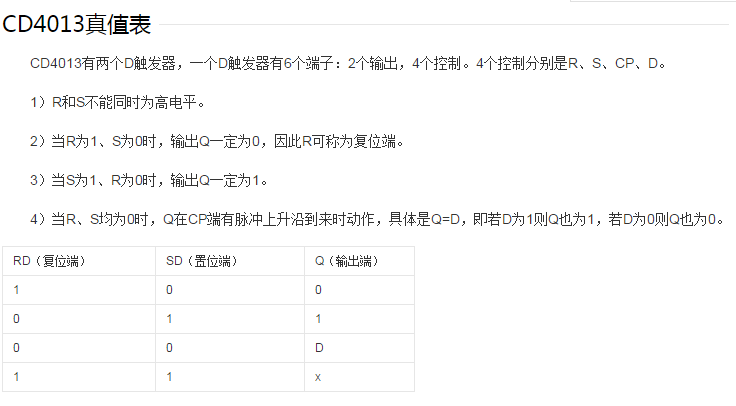

在分析电路前，我们先了解一下CD4013的引脚功能：
