本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ。本例介绍的无线话筒采用日本NEC公司生产的upc1651集成电路作为主要器件，具有工作稳定、性能可靠、制作容易、调试简便的特点。工作频率可在88~108MHz的调频波段内选择，用普通调频收

光电耦合器

本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ。

本例介绍的无线话筒采用日本NEC公司生产的upc1651集成电路作为主要器件，具有工作稳定、性能可靠、制作容易、调试简便的特点。工作频率可在88~108MHz的调频波段内选择，用普通调频收音机接收。

工作原理

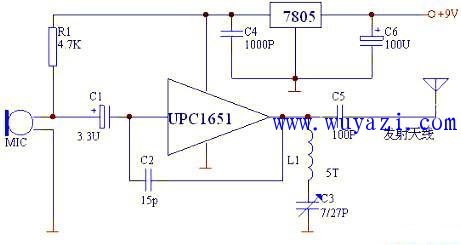

电路的核心是由一块μPC1651集成电路构成的高频振荡器。驻极体话筒MIC输出的音频信号，经C1耦合至μpc1651对高频振荡信号进行频率调制。调频信号经C5耦合至天线发射出去。

μPC1651是一种高性能的超高频宽带低噪声放大集成电路，内含两级放大器，工作十分稳定可靠。它仅有输入、输出、正、负电源4个引脚，在＋5V工作电源下，其静态电流为20mA左右。

为了进一步提高电路的频率稳定性，电路中采用了三端稳压集成电路7805对μPC1651进行稳压供电。

元器件选择

 -电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

9018是高频小功率三极管，硅材料NPN型，特性频率fT高达1.1GHz，适合用作调频发射三极管。　　下图为9018单管调频发射电路图，电路结构简单，适合电子爱好者进行实验制作和普通临时应用。从电路图可以看出，这是典型的电容三点式振荡器，加上9018并非专用发射三极管，电路工作中可能会出现一定程度的频漂，工作电流越大频漂越严重。　　电感线圈用φ1mm的漆包线在φ32mm的钻头上绕6

9018是高频小功率三极管，硅材料NPN型，特性频率fT高达1.1GHz，适合用作调频发射三极管。

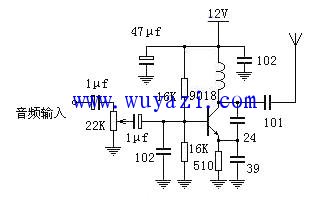

　　下图为9018单管调频发射电路图，电路结构简单，适合电子爱好者进行实验制作和普通临时应用。从电路图可以看出，这是典型的电容三点式振荡器，加上9018并非专用发射三极管，电路工作中可能会出现一定程度的频漂，工作电流越大频漂越严重。

　　电感线圈用φ1mm的漆包线在φ32mm的钻头上绕6-8圈，可覆盖88-108MHz的调频广播频段，方便FM收音机接收。调节线圈的松紧可对发射频率进行调整。该发射电路在开阔地的发射距离可达到100米左右（拉杆天线）。
