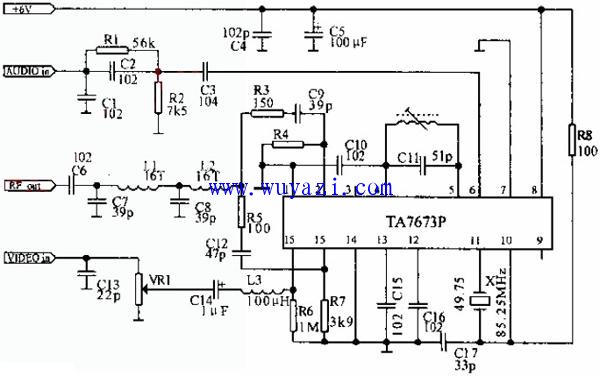

微型摄录一体机有AV输出插口，可连接具有AV接口的彩电进行播放，但大多数情况下把配套的射频调制器作为选购配件，不能随机买到，这样如果彩电没有AV插口，就不能直接观看到录像了。本电路可以满足此要求。电路原理与一般的射频调制器相同。电路可放入摄像机的电源适配器/充电器中的适当位置。

微型摄录一体机有AV输出插口，可连接具有AV接口的彩电进行播放，但大多数情况下把配套的射频调制器作为选购配件，不能随机买到，这样如果彩电没有AV插口，就不能直接观看到录像了。本电路可以满足此要求。电路原理与一般的射频调制器相同。电路可放入摄像机的电源适配器/充电器中的适当位置。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

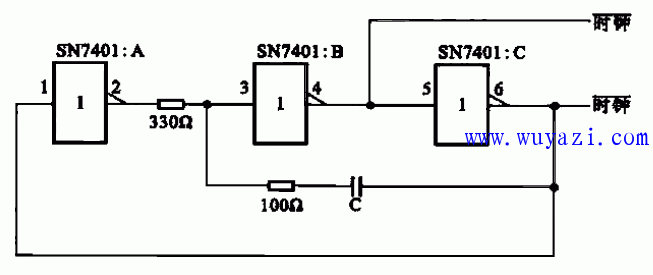

　　上图所示为RC时钟信号产生电路，它适用于大多数TTL系统。该电路只需要一块6反相器集成电路SN7401中的3个反相器。时钟频率取决于RC的值，其中C的电容量：C为200 pF时，频率为5 MHz；C为1 600 pF时，频率为l MHz。

　　上图所示为RC时钟信号产生电路，它适用于大多数TTL系统。该电路只需要一块6反相器集成电路SN7401中的3个反相器。时钟频率取决于RC的值，其中C的电容量：C为200 pF时，频率为5 MHz；C为1 600 pF时，频率为l MHz。
