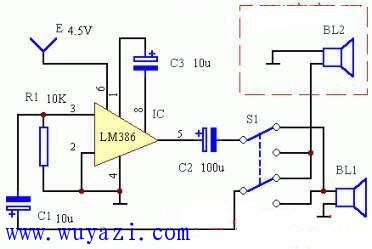

该电路只能进行“半双工”对讲，即主机和分机之间只能一方说、另一方听，而不能双方同时听说。听、说由开关S1转换，S1设在主机处。图中所示S1位置可分机说、主机听；若S1拨向下方，就变为主机说、分机听。分机方只设一只扬声器BL2，既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放，由第③脚输入信号，第⑤脚输出信号，第①、⑧脚所接电容可调整电路增益，可不用。电源电压从

光电耦合器

该电路只能进行“半双工”对讲，即主机和分机之间只能一方说、另一方听，而不能双方同时听说。听、说由开关S1转换，S1设在主机处。图中所示S1位置可分机说、主机听；若S1拨向下方，就变为主机说、分机听。分机方只设一只扬声器BL2，既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放，由第③脚输入信号，第⑤脚输出信号，第①、⑧脚所接电容可调整电路增益，可不用。电源电压从4.5－9V均可。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

MCS-51是标准的40引脚双列直插式集成电路芯片，引脚排列请参见图  P0.0 ～ P0.7： P0口8位双向口线。 P1.0 ～ P1.7 ：P1口8位双向口线。 P2.0 ～ P2.7 ：P2口8位双向口线。 P3.0 ～ P3.7 ：P3口8位双向口线。 ALE：地址锁存控制信号。在系统扩展时，ALE用于控制把P0口输出的低8位地址锁存起来，以实现低位地址和数据的隔离。此外，由于ALE是以

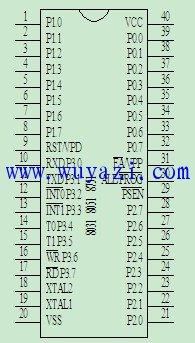

MCS-51是标准的40引脚双列直插式集成电路芯片，引脚排列请参见图

P0.0 ～ P0.7： P0口8位双向口线。
P1.0 ～ P1.7 ：P1口8位双向口线。
P2.0 ～ P2.7 ：P2口8位双向口线。
P3.0 ～ P3.7 ：P3口8位双向口线。
ALE：地址锁存控制信号。在系统扩展时，ALE用于控制把P0口输出的低8位地址锁存起来，以实现低位地址和数据的隔离。此外，由于ALE是以晶振1/6的固定频率输出的正脉冲，因此,可作为外部时钟或外部定时脉冲使用。
PSEN：外部程序存储器读选通信号。在读外部ROM时，PSEN有效（低电平），以实现外部ROM单元的读操作。
EA：访问程序存储控制信号。当信号为低电平时，对ROM的读操作限定在外部程序存储器；当信号为高电平时，对ROM的读操作是从内部程序存储器开始，并可延至外部程序存储器。
RST：复位信号。当输入的复位信号延续两个机器周期以上的高电平时即为有效，用以完成单片机的复位初始化操作。
XTAL1和XTAL2：外接晶体引线端。当使用芯片内部时钟时，此二引线端用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。
VSS：地线。
VCC：+5 V电源。
以上是MCS-51单片机芯片40条引脚的定义及简单功能说明，读者可以对照实训电路找到相应引脚，在电路中查看每个引脚的连接使用。
P3口线的第二功能。P3的8条口线都定义有第二功能
