TDA2009引脚功能电压资料 1脚：1.2V——左声道输入 2脚：0.8V——左声道反馈 3脚：12V——静噪 4脚：0.8V——右声道反馈 5脚：1.2V——右声道输入 6脚：0V——地 7脚：0V——空 8脚：12.4V&md

钽电容

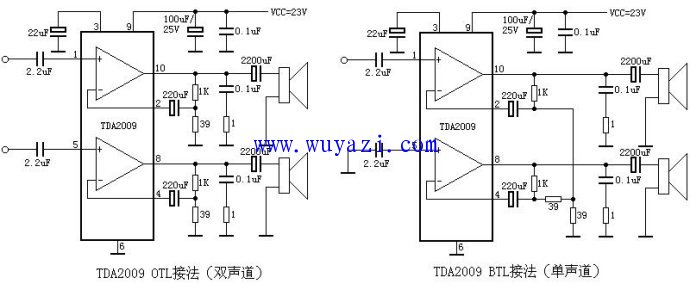

TDA2009引脚功能电压资料

1脚：1.2V——左声道输入
2脚：0.8V——左声道反馈
3脚：12V——静噪
4脚：0.8V——右声道反馈
5脚：1.2V——右声道输入
6脚：0V——地
7脚：0V——空
8脚：12.4V——右声道输出
9脚：24V——电源
10脚：12.4V——左声道输出
11脚：--

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

金星电视枕校电路图 该电路摘自金星D2918机型枕校电路，和枕校电路-1相比，仅多了V951、V950两级放大，其原因是场锯齿波不是取自场偏转线圈取样电阻，而是从TDA8838的（46）脚取得，因幅度较小，所以加了两级放大。

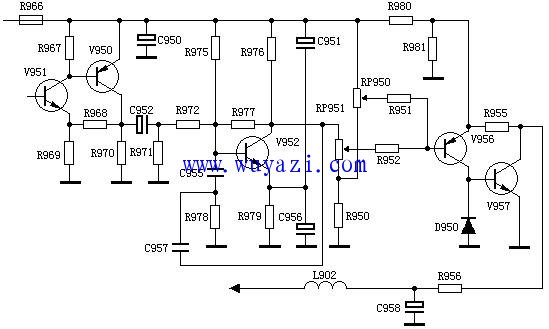

金星电视枕校电路图

该电路摘自金星D2918机型枕校电路，和枕校电路-1相比，仅多了V951、V950两级放大，其原因是场锯齿波不是取自场偏转线圈取样电阻，而是从TDA8838的（46）脚取得，因幅度较小，所以加了两级放大。
