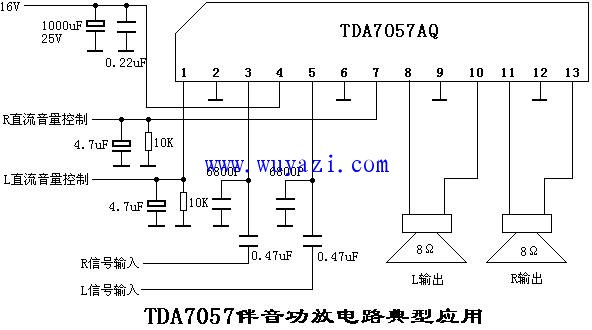

TDA7057伴音功放引脚功能电压

TDA7057引脚功能及参考电压：
1脚：0～1V——直流音量控制1
2脚：0V——空
3脚：2V——输入1
4脚：19V——电源
5脚：2V——输入2
6脚：0V——信号地
7脚：0～1V——直流音量控制2
8脚：8.6V——正向输出2
9脚：0V——功放地2
10脚：8.6V——负向输出2
11脚：8.6V——负向输出1
12脚：0V——功放地1

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）

彩电枕校电路原理图 采用此枕校电路的机型有：韩国三星MC-15机芯、金星C6418、V6458、牡丹64C1、乐华CT6388W等。 场锯齿波电压经P404的（4）脚送到枕校电路，R455、C454、R457组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管Q451的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压，然后经VR451、VR452、R464、R46

光电耦合器

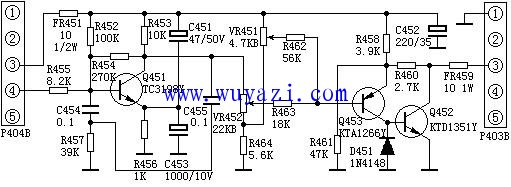

彩电枕校电路原理图
采用此枕校电路的机型有：韩国三星MC-15机芯、金星C6418、V6458、牡丹64C1、乐华CT6388W等。
场锯齿波电压经P404的（4）脚送到枕校电路，R455、C454、R457组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管Q451的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压，然后经VR451、VR452、R464、R463、R462组成的水平幅度调整、左右枕形失真调整网络，加到Q453、Q452组成的复合管的B极，经放大后从Q452的C极输出12.5V（峰-峰值）的抛物波电压，最后经FR459、P403的（3）脚送到行扫描电路，对行扫描电流调制。达到校正枕形失真的目的。
VR451是行幅调节电位器，VR452是枕形失真调整电位器。
