工作原理：充电电路由T11、T15、D8与D14组成，T11为充电检测控制三极管，T15为充电控制三极管D8与D14为极性保护二极管。

　　接入外接电源装上充电电池，首先+6V稳压电源进入工作状态，给干电池正端和CPU提供一个工作电压，当按下对比/充电键，机器进入充电状态。CPU第40脚CHARG输出充电控制电压，使三极管T15c、e之间导通，将干电池负端通过D14、T15、R51接地形成充电回路，机器开始充电(刚开始充电时，电池负端电压高)。当充满电以后，电池负端BAT-1端的电压降低，电池负端电压降低以后使二极管D8正端的电压下降(D8为嵌位二极管)，正端电压下降后使三极管T11截止，CHECK输出高电平，当CPU检测到CHECK为高电平时，控制CHARG输出电压变为低电平，当CHARG为低电平三极管T15(T15起控电压0.5V)截止充电回路断开，机器充电结束(注：当充满电后，电池负端电压只有0.4V，0.4V通过D14有0.2V的压降，0.2V电压在嵌位二极管D8的控制下，三极管T11基极电压小于0.5V三极管T11截止)。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

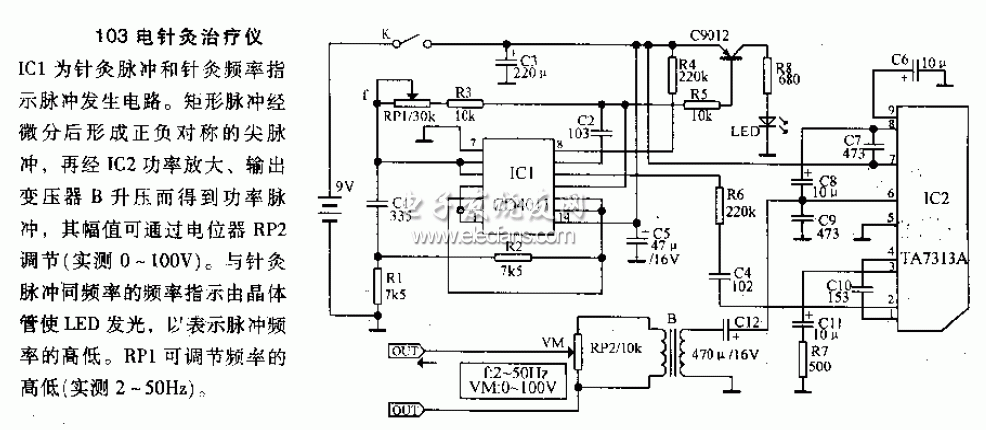

103电针灸治疗仪原理图如下所示：
