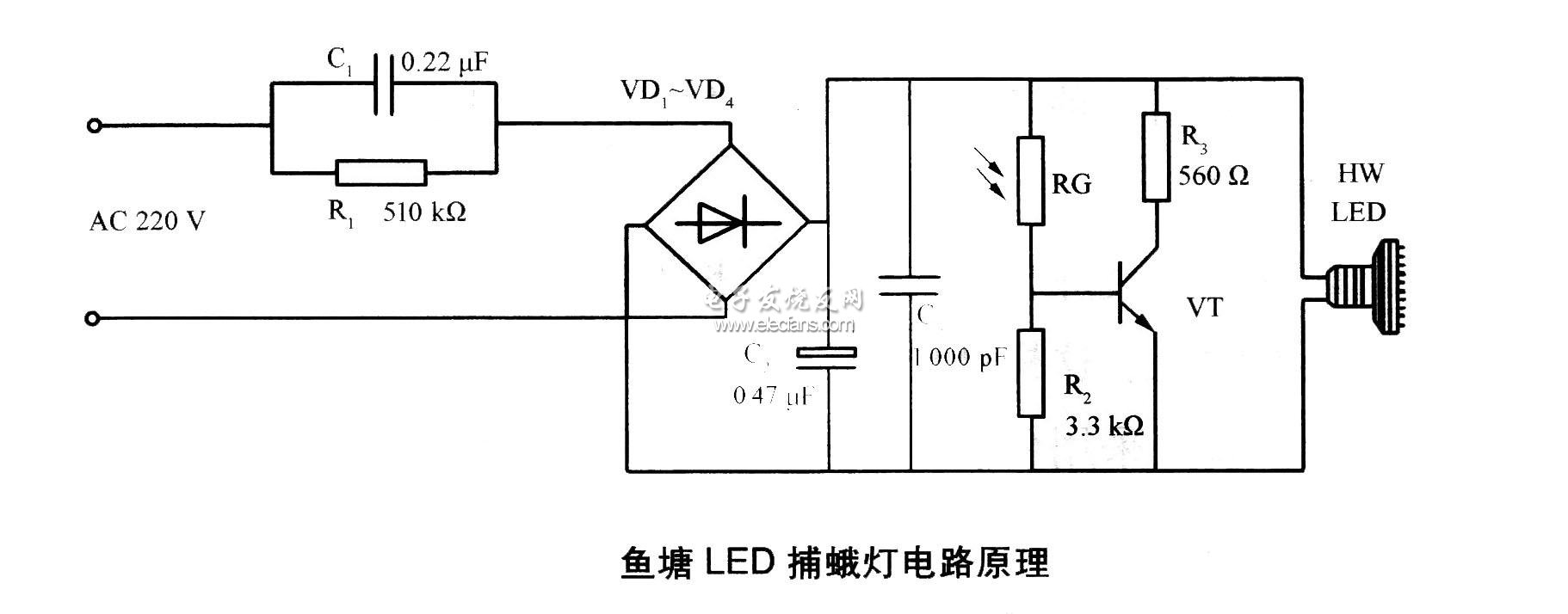

电容C1和电阻R1并联使用，是一个典型的电容降压电路，交流电经过降压、VD1～VD4整流、滤波后，提供给三极管VT、光敏电阻RG、电阻R2、电阻R3组成的电压控制电路。当夜幕降临光线过低时，RG阻值增大，VT基极的电位下降，使VT关断。供给LED光源组的电压升高，HW点亮。反之光线比较亮时，RG阻值减小，基极的电压处于高电位，VT导通，LED不发光。鱼塘LED捕蛾灯电路图:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

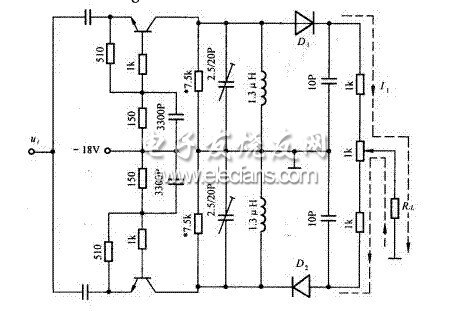

该电路的谐振频率是35MHz和40MHz。调频信号经两个共基放大器分别加到上、下两个回路上，而两个回路的连接点与检波电容一起接地。这与前面电路不同。由于接地点改变，输出电压Uo改从检波器电阻中间取出，它是由检波电流I1和I2决定的。双失谐回路鉴频器实用电路原理图:
