图中RP1为音频调节电位器，RP2为音量控制电位器，电阻R为外接负反馈电阻。电路中使用的是助听器专用微音器及高阻抗耳塞机，声音清晰，可供中、重度耳聋患者使用，采用一节7号电池供电，可以使用6个月以上。高灵敏度助听器电路：

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

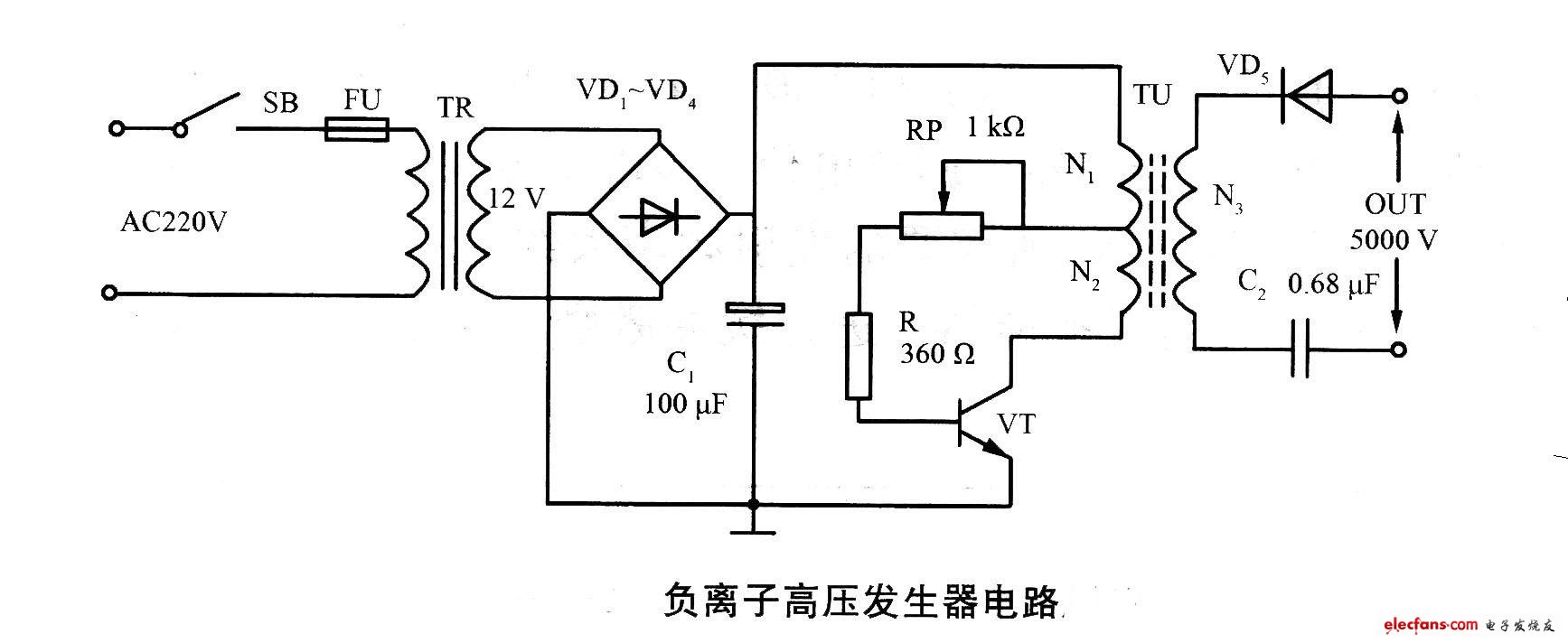

　　当市电通过开关SB、保险管FU进入电源变压器TR，再由二极管VD1～VD4整流，电容C1滤波后，电压通过升压变压器TU的初级线圈N1级、电位器RP、电阻R给VT的基极提供一个偏置电压，同时通过N1、N2给VT的集电极供电，VT开始导通。TU的振荡将使N1的电流进一步加强，VT基极的电流增强，使VT由饱和导通状态转为关断，进而使振荡电路周而复始的导通、关断。负离子高压发生器电路：
