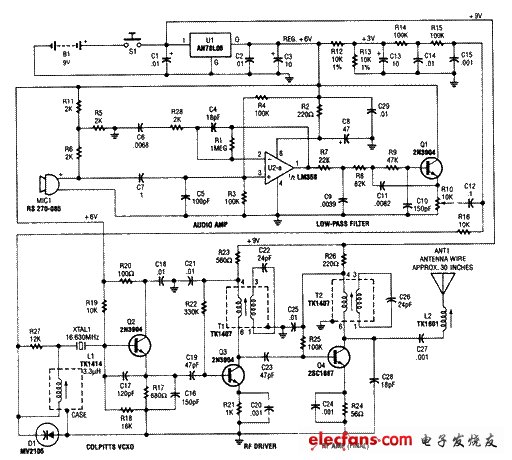

49兆赫调频发射机是由音频放大器，低通滤波器，三个射频阶段和一个规范的直流电源组成。输出大约是16mW到50Ω负载。该变送器可用于许多49MHz的应用，如在婴儿监视器，无绳电话或在扫描仪连接作为一个单项语音连接。49MHz调频发射器电路:


-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

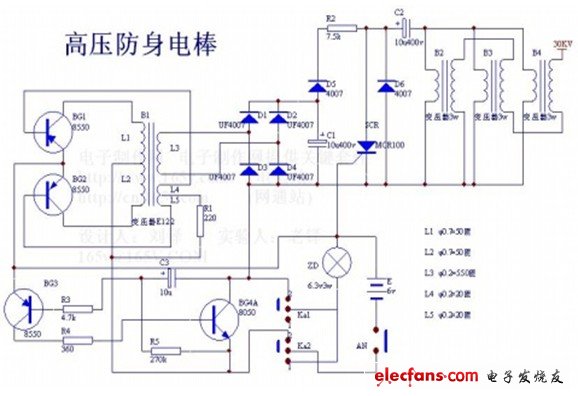

高压防身电棒电路原理：BG1、BG2、B1构成交、直流变换器，B1升压后经QL桥式整流向C2充电。BG3、BG4组成中空系数大的多谐振荡器，它输出脉冲触发可控硅3CT5导通。电容C2经3CT5和B2、B3、B4的初级放电。于是B2、B3、B4各次级相串联输出近万伏高压。当功能选择开关K置于1位置时作照明电筒使用。
元件的选择与制作：变压器B1用中波磁棒截取20mm和30mm长各两段，绕上线圈后用环氧树脂胶合成口字形磁环。各绕组数据见图注。用E11形磁芯做更好。B2、B3、B4用市售XD型380V/6.3V指示灯变压器，初次级倒过来使用，原6.3V次级并联起来作初级，原380V初级串联起来作次级。连接时要注意次级电势相串联，否则输出电压不足。BG1、BG2的β值应大于60，且性能尽量接近。
