数字收音机芯片Si4730

　 Si4730简介

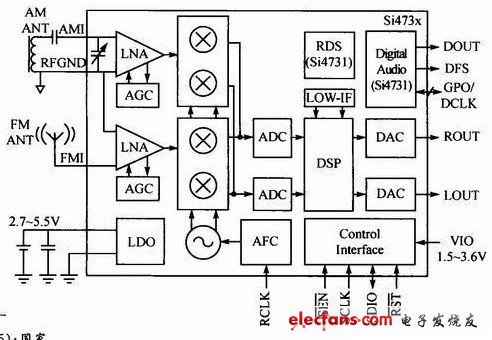

　　Si4730/31是Silicon Labs公司推出的高集成度AM/FM收音机芯片，原理图如图所示。

　　Si4731具有RDS/RBDS功能和数字音频接口。在不包括天线的情况下，Si4730/31及其外围电路只需15 mm2。它的功能十分丰富，包括自动搜台、自动校准、数字调谐、自适应噪声抑制能力等，这些特性非常适合于便携式设备。由于不需要RDS/RBDS功能，所以这里选用Si4730这款芯片。

　　2.2 Si4730的控制接口

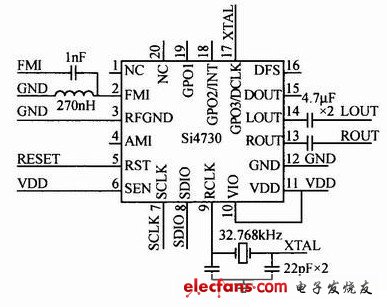

　　Si4730的外围电路非常简单，如图所示。Si4730提供了3种控制方式：2线模式(兼容I2C总线)、SPI模式、3线模式。芯片通过RST引脚上升沿时GP01与GP02的引脚状态来决定采用哪种方式，当GP01与GP02悬空时Si4730为2线模式。SEN引脚接高电平时，器件地址为0xC6H;接低电平时，地址为0x22H。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

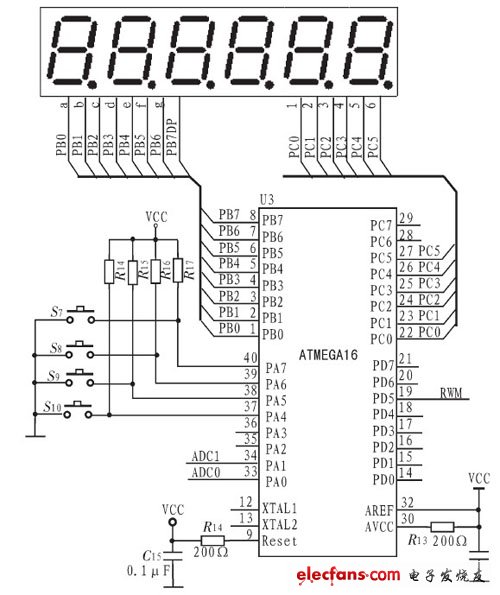

    输入及显示电路采用4个按键，和用功能切换完成对输出电压的设定及显示切换。显示部分采用共阳极数码管动态显示，如图所示。单片机ATMEGA16采用内部8 MHz晶振。

　　图  键盘及显示电路
