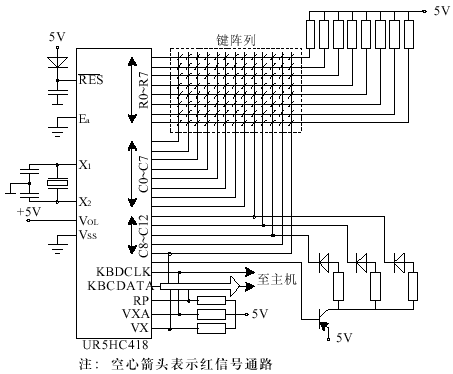

图是普通键盘的电路图，是用8051单片机实现的。图中键阵列部分的引脚(P0、P2和P1的一部分)流过的是高低变换的电平，用以判断哪个键按下了，哪个键抬起了。这些信号即使被截获也是没有意义的，因此，将它们定义为黑信号。此外复位电平、晶振等也为黑信号。

　　键盘有2根信号线与主机相连，即时钟线(KBDCLK)和数据线(KBCDATA)。时钟线提供键盘与主机通信时的时钟信号，由键盘发出，下降沿有效。也就是说在每个时钟的下降沿，主机将键盘准备好的数据读入累加器“ACC”中，读到有效的“停止位”后送CPU处理。但对于同一种键盘来说，时钟的周期、频率、电平高低都是一样的;对于不同键盘会略有不同。在同一个键盘中，发出的所有数据的时钟都是相同的。所以这一信号与按键信息无关，也是黑信号。键盘有不同的键，它们被依此选通后，将通过数据线发出相应的键码数据传送给主机，所以，图中只有数据线上走的是红信号。

　　



　　图 普通键盘电路

　　

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

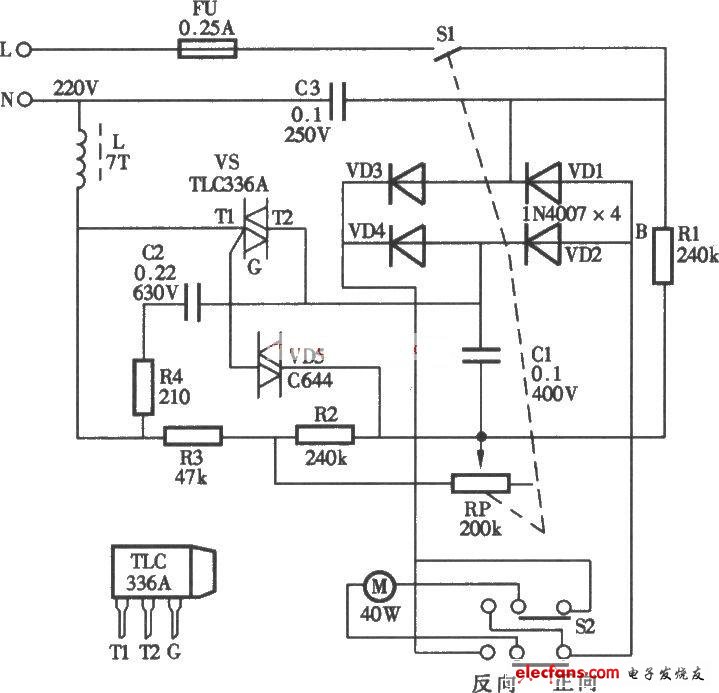

      滚动式按摩器电路如下图所示：
