在驾驶摩托车时因为车辆自身以及周围环境比较喧闹往往听不见手机的振铃音，非常不方便。为了解决这个问题，笔者设计了一个车用语音型手机来电告知器，能够方便地安装在摩托车的内部，使用时无需打开电源开关或者其它操作就能自动工作，只有在摩托车行驶中，如果驾驶者的手机振铃就会发出响亮的语音提示音，告诉开车者：“有人打你的手机，请接听!”

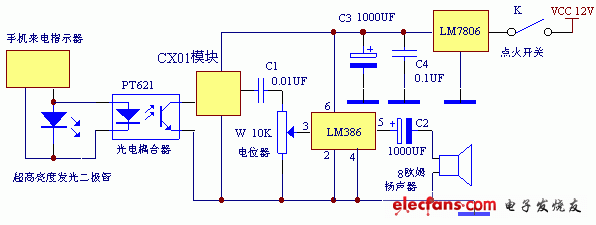

电路原理：手机来电指示器是一种新颖的手机装饰物，现在的通讯器材商店或者手机专卖店都有销售，价格在20元左右，它工作时截获到手机振铃时发出的特定频率的应答音后通过超高亮度发光二极管发出醒目的闪光，指示器闪光时并不针对特定的手机，它的有效范围在1米左右，也就是说只要距离手机来电指示器1米以内的手机振铃时，指示器都会闪光，市场上出售的指示器体积比较小巧，约和一颗钮扣大小相仿，带有一小段螺旋形的天线，制作时将超高亮度发光二极管的两根引线引出接至光电耦合器PT621的输入端，当来电指示器闪光时光电耦合器就会反复导通。由于光电耦合器内部的发光二极管导通电压低于超高亮度发光二极管，所以此时超高亮度发光二极管就不会发光了。CX01是浙江意乐电子器材公司生产的一种语音录放模块，价格非常低廉，仅为10元左右，录放时间为10秒，断电后信息不丢失，工作电流约25毫安，静态电流1微安，触发方式为脉冲触发，也就是只有触发端由高电平跳变成低电平时才触发模块工作一次，模块完成放音后自动转入低功耗等待状态。CX01模块上已经装有录音按钮、放音按钮、麦克风，和录音指示灯，使用时只需外接4.5~6.5伏的直流电源和8～16欧姆的扬声器就能录放音，制作时先进行录音，接好电源和扬声器后按住录音按钮，这时录音指示灯点亮，在距离话筒20厘米处录入：“有人打你的手机，请接听!”录音完成后只要按一下放音按钮模块就会播放一次 “有人打你的手机，请接听!”的语音提示音。模块直接发出的提示音音量比较低，安装在摩托车上可能听不到，所以加入由LM386组成音频功率放大器。将模块的两个扬声器输出端中的其中一个通过电容C1接至电位器W，注意模块的两个扬声器输出端都不能直接接地，否则会永久损坏模块!通过调整电位器可以改变提示音音量大小，扬声器可以用电视机上的8欧姆1瓦的椭圆形扬声器。
本装置的电源可以接至摩托车点火开关处，能够在摩托车行驶时获得12伏直流电压经过LM7806稳压和滤波后获得6伏工作电源。安装时注意手机来电指示器的天线不能紧靠摩托车的金属部件，最好尽量靠近你的手机，可以确保工作可靠。在行驶中有人打你手机时就会反复用语音提醒你接电话，当你将摩托车熄火后接电话时，装置就会自动停止提醒。
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。

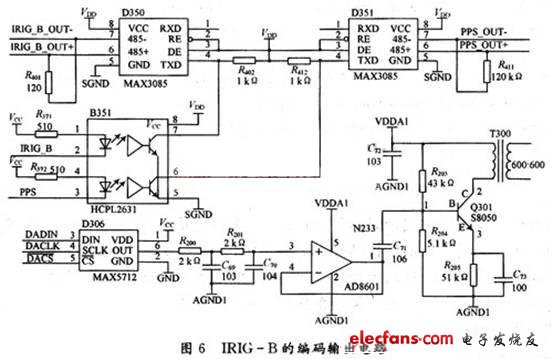

IRIG-B的编码输出电路:
