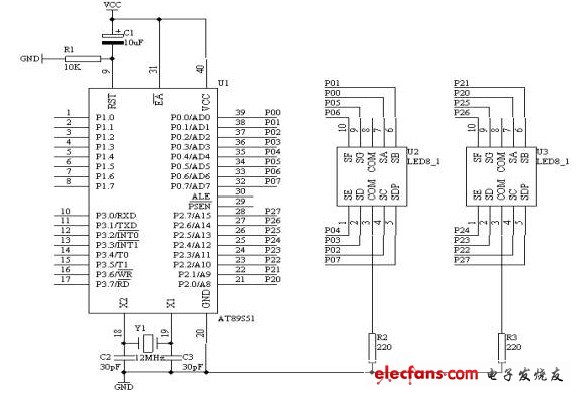

如下图所示，在 AT89S51 单片机的 P0 和 P2 端口分别接有两个共阴数码管 P0 口驱动显示秒时间的十位，而 P2 口驱动显示秒时间的个位。

　　1 . 把 “ 单片机系统 ” 区域中的 P0.0/AD0 - P0.7/AD7 端口用 8 芯排线连接到“ 四路静态数码显示模块 ” 区域中的任一个 a - h 端口上;要求： P0.0/A D0对应着 a ， P0.1/AD1 对应着 b ， …… ， P0.7/AD7 对应着 h 。

　　2 . 把 “ 单片机系统 ” 区域中的 P2.0/A8 - P2.7/A15 端口用 8 芯排线连接到 “ 四路静态数码显示模块 ” 区域中的任一个 a - h 端口上;要求： P2.0/A8 对应着 a ， P2.1/A9 对应着 b ， …… ， P2.7/A15 对应着 h 。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

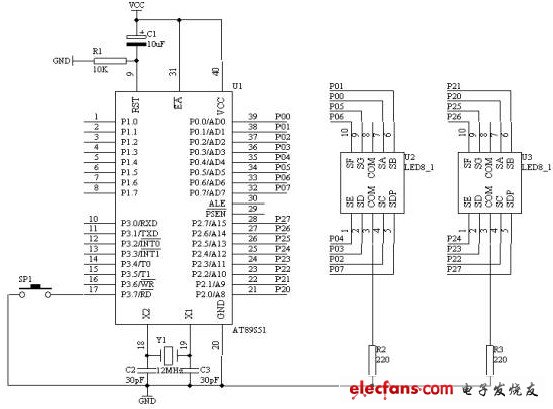

　　利用 AT89S51 单片机来制作一个手动计数器，在 AT89S51 单片机的 P3.7 管脚接一个轻触开关，作为手动计数的按钮，用单片机的 P2.0 - P2.7 接一个共阴数码管，作为00-99计数的个位数显示，用单片机的 P0.0 - P0.7 接一个共阴数码管,作为 00 - 99 计数的十位数显示;硬件电路图如图所示。

　  1 . 把 “ 单片机系统 ” 区域中的 P0.0/AD0 - P0.7/AD7 端口用 8 芯排线连接到“ 四路静态数码显示模块 ” 区域中的任一个 a - h 端口上;要求： P0.0/A D0对应着 a ， P0.1/AD1 对应着 b ， …… ， P0.7/AD7 对应着 h 。

　　2 . 把 “ 单片机系统 ” 区域中的 P2.0/A8 - P2.7/A15 端口用 8 芯排线连接到 “ 四路静态数码显示模块 ” 区域中的任一个数码管的 a - h 端口上;

　　3 . 把 “ 单片机系统 ” 区域中的 P3.7/RD 端口用导线连接到 “ 独立式键盘 ” 区域中的 SP1 端口上.
