220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电机。接线图
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：
图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图

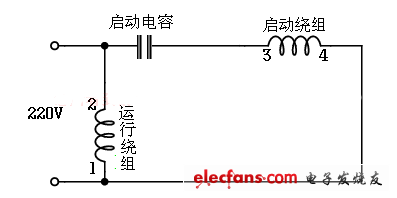

图1 电容运转型接线电路

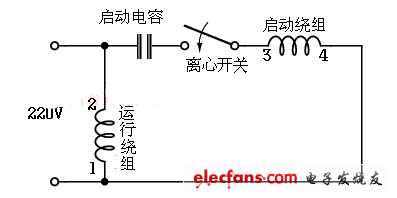

图2 电容起动型接线电路

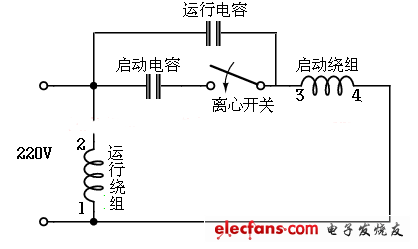

图3 电容启动运转型接线电路（双值电容器）

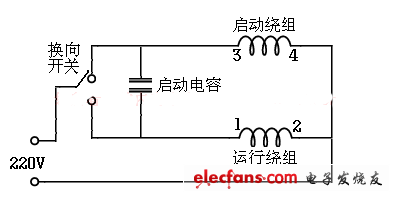

图4 开关控制正反转接线

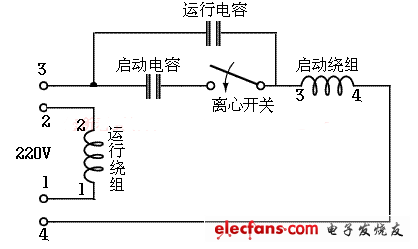

图5 双值电容异步电动机倒顺接线图

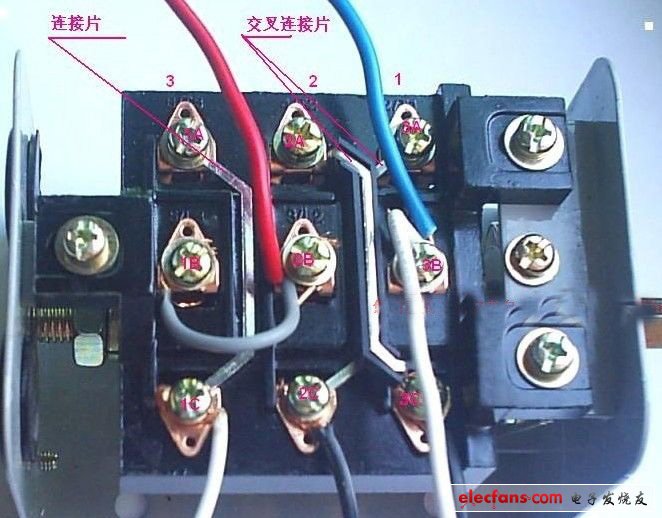

图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
图6 实际的倒顺开关与电机接线图
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。
射频卡终端选用TI 公司的CC2430 做为无线射频芯片，该芯片是Chipcon 公司生产的首款符合802.15.14/Zigbee 技术的射频系统单芯片。适用于各种ZigBee 或类似ZigBee 的无线网络节点，包括调谐器、路由器和终端设备。其具有非常显著的低成本、低耗电、网络节点多、传输距离远等优势，具有以下主要特点：集成符合IEEE802.15.4 标准的RF 无线电收发机；优良的无线接收灵敏度和强大的抗干扰性；硬件支持CSMA/CA 功能；数字化的RSSI/LQI 支持。
CC2430 的硬件应用电路如下图所示，因为考虑到无线射频终端每个员工都需佩戴一个，从节约成本角度出发，采取了一种简单典型的设计方法，电路使用一个非平衡天线，连接非平衡变压器可使天线性能更好。

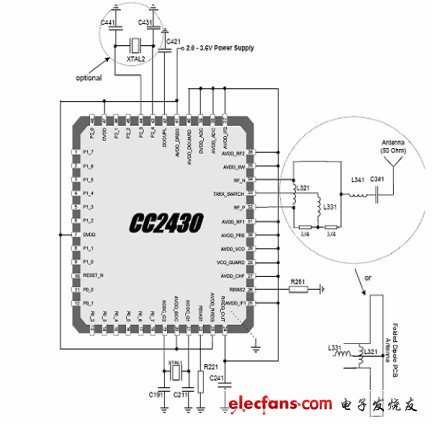

图1 CC2430 电路应用图
电路中的非平衡变压器由电容 C341 和电感 L341、L321、L331 以及一个 PCB 微波传输线组成，整个结构满足RF 输入/输出匹配电阻（50Ω）的要求。内部T/R 交换电路完成LNA 和PA 之间的交换。R221 和R261 为偏置电阻，电阻R221 主要用来为32 MHz的晶振提供一个合适的工作电流。用1 个 32 MHz 的石英谐振器（XTAL1）和2 个电容（C191 和C211）构成一个32MHz 的晶振电路。用1 个32.768 kHz 的石英谐振器（XTAL2）和2 个电容（C441 和C431）构成一个32.768 kHz 的晶振电路。电压调节器为所有要求1.8V 电压的引脚和内部电源供电，C241 和 C421电容是去耦合电容，用来电源滤波，以提高芯片工作的稳定性。
