本文采用ARM7作为主控芯片，设计了一种智能拆焊、回流焊台控制系统，可以通过键盘操作控制，通过液晶显示屏显示其所处的状态及实时温度曲线，能对多种集成芯片进行拆和焊，适用于集成电路板的维修和加工。
硬件电路
主要由变压器、整流二极管、滤波电容、集成稳压器等构成，为电路提供5V、3.3V和1.8V的稳定电压。
信号检测电路模块
主要由热电偶、运算放大器27L2、DS18B20及ARM7内部AD等组成。将温度转换成处理器可识别的数字信号。

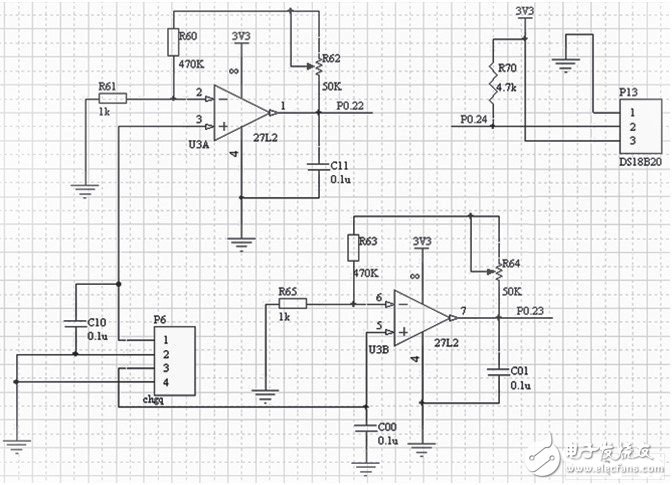

图2 温度采集电路
本设计的温度采集电路如图2所示，在P6口的1、3引脚接热电偶传感器的正端，2、4引脚接热电偶传感器的负端。热电偶采集到信号后经C00、 C10（高频滤波电容）将高频杂波滤除，再经27L2（低频小信号放大器）将信号放大，其中R64与R63的和与R65的比值即为U3B的放大倍数，同理，R60与R62的和与R61的比值为U3A的放大倍数。放大后再经C01和C11将高频杂波滤除，最后该信号被传到ARM7，经其内部AD转换器将模拟电压信号转换成处理器可识别的数字信号。当热电偶传感器探头部分的温度发生变化时，热电偶传感器两端的电压也按一定比例对应发生变化，然后该电压信号经 27L2放大，再经ARM内部AD将模拟量转换成数字量，ARM处理器得到数字量后便知道现在的温度。当然要想精确测温仅有热电偶测温模块是不够的。
因为热电偶传感器有一个缺陷，它测的温度是探头与冷端之间的温度差，也就是说若仅用上述电路测温，则只有在冷端温度为零点的情况下测得的温度才是最精确的，冷端的温度与零点的温差越大，测得的温度数据越不精确。而本设计中焊台加热的同时，热电偶冷端温度会变化，从而造成了测温不准确。为了解决上述问题，特别增加了DS18B20作为补偿，在工业上称为补正系数修正法。
ARM最小系统电路模块
图3 ARM最小系统及外部存储电路图
本设计采用ARM7作为主控芯片，主要因其性价比高、资源丰富、工作稳定可靠。它带有32kB的片内Flash程序存储器和 8kB的片内静态RAM；128位宽度接口/加速器可实现高达70MHz工作频率；10位A/D转换器提供8路输入；2个32位定时计数器和2个16位定时计数器；多达32个通用IO口，可承受5V电压；多个串行接口，包括2个UART、2个I2C总线、SPI和具有缓冲作用和数据长度可变功能的SSP；多达13个边沿、电平触发的外部中断管脚；一个可编程的片内PLL可实现最大为70MHz的CPU操作频率等等。
在图3ARM最小系统中，11.0592M的晶振和两个20pF电容为系统提供稳定的工作频率，然后再经ARM内部锁相环倍频使其工作频率最大可达70MHz。图中的U1为CAT1052，它为系统提供稳定的复位电路，同时为系统提供了256字节的可读写的E2PROM，使系统存储掉电不丢失数据空间。
执行电路模块
图4 执行模块电路图
该设计的执行电路如图4所示。其中PL端口接控制指示灯，PS1为AC220接口，PS2为灯体接口，PS3为电热盘接口，网络标号KONG1 和KONG2接ARM的两个控制引脚。当ARM测到当前温度低于温度曲线上的对应温度（即当前需要加热到的温度）时ARM处理器便让对应的控制端口置零，此时对应的光电耦合器（US1或US2）的发射端工作，使接收端导通，这时电源电压经触发二极管（DS1或DS2）和300Ω电阻后到达双向晶闸管（QS1或QS2）的触发极使其导通，这样电热盘或灯头便开始加热工作。类似的道理，当ARM的控制端给出低电平时，对应的可控硅截止，灯头或电热盘停止加热。

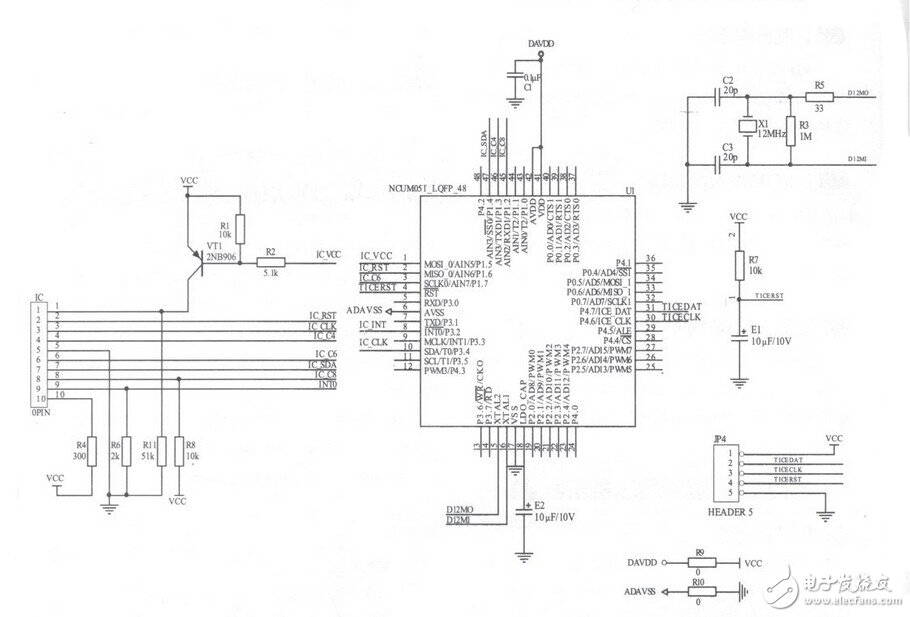

电路原理：本系统采用NuMicro M05132位微控制器实现与IC卡的接口，负责卡时钟和数据的存储与读取，预留了其他种类IC卡所需要的RST、FUS、PGM等信号，IC卡的插入与拨出是通过IC卡适配插座上的开关来识别，其硬件接口电路图如图所示。N u M i c r o M051系列为ARM C o r t e x - M 0 内核的32位微控制器。Cortex-M0是ARM最新的32位嵌入式处理器，拥有可与传统8位单片机匹敌的价格优势。NuMicro M051系列包括M052、M054、M058和M0516。NuMicro M051内核系列最高可运行至50MHz，特别适用于需要高速控制的工业领域，NuMicro M051系列内嵌有8K/16K/32K/64K字节的flash存储器， 4kBflash用于ISP， 及 4kB SRAM。多种系统级外设功能， 如I/O Port， EBI（外部总线接口）、TImer、UART、SPI、I2C、PWM、ADC、看门狗定时器和欠压检测功能， NuMicro M051系列内建这些功能可以减少系统外围元器件， 节省电路板空间和系统成本，这些功能使NuMicro M051系列适用于广泛应用。同时， NuMicro M051 内建在线编程功能ISP及在系统编程功能ICP，提供用户多样的编程方式。用户可以直接在电路板上对芯片进行升级。
