磁耦合环在锥扫电机的带动下与基准电压发电机同步旋转，耦合圆波导内的磁场，形成高频调制差信号。在雷达自动跟踪目标时，若天线电轴偏离目标方向，就会产生误差信号。该误差信号为交流信号，其频率与馈线系统的低频调制频率相同。基准电压发电机输出的锥扫基准信号同时用作相敏检波器的电压基准，对误差信号进行检波。检出的角误差电压驱动电机带动天线跟踪目标运动。

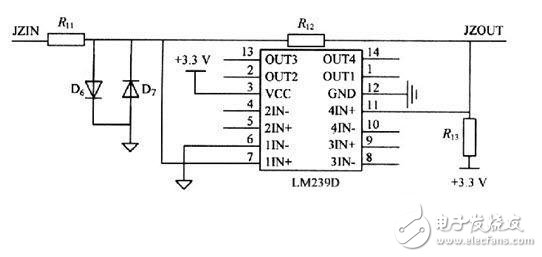

LM239应用电路——雷达锥扫基准信号采集电路
雷达在实际工作过程中，可能在任意时刻接收到目标回波。因此，若要模拟雷达复合差信号△，必须要确定每一个回波相对于锥扫基准信号的相位。通过设计锥扫基准信号采集电路取出耦合环的相位零时刻，依此来确定每一个回波相对于锥扫基准信号的相位。锥扫基准信号采集电路原理图如图所示。电路选用电压比较器芯片LM239D，3．3 V电源供电，采用二极管对输入锥扫基准信号限幅整形。电路的输出为3．3 V方波信号，周期与输入信号相同，认为方波上升沿为锥扫基准信号的相位零点。锥扫基准信号采集电路输出的方波信号接入到控制主板定时器0，将其设置为输入管脚，使用其脉宽计数及捕获模式对方波信号进行计数。
温度测量系统应用广泛， 涉及到各行各业的各个方面， 在各种不同的领域中都占有重要的位置。从降低开发成本、扩大适用范围、系统运行的稳定性、可靠性出发， 设计一种以PT100 铂热电阻为温度信号采集元件、EW78E58 单片机为控制核心、OCMJ4@8C 液晶显示器为显示器件的温度测量系统。

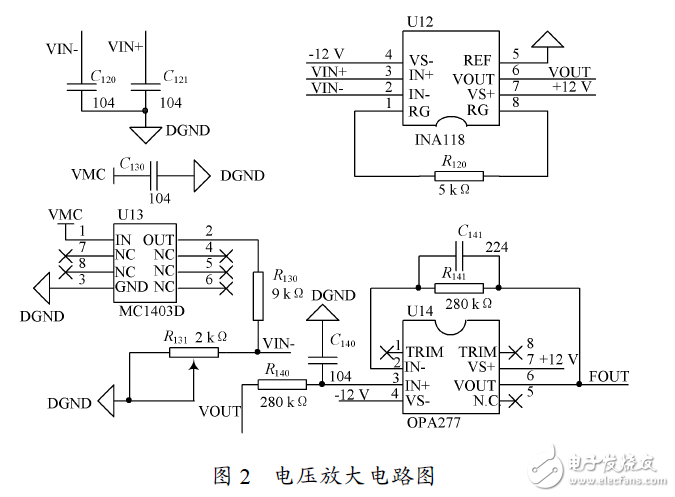

电压放大及A/ D 转换接口电路
PT100 铂热电阻一端输出的电压很小， 如果直接与A/ D 转换器相连接， 则转换数据偏差较大; 所以本设计中将PT100 铂热电阻一端输出的电压放大10 倍后与电压跟随器相连接， 再进行A/ D 转换， 这样就能得到较好的转换效果， 如图2 所示。精密放大器INA118 和电压基准芯片MC1403 组成放大电路， VIN+ 为PT100 铂热电阻一端输出的电压值;WIN- 为基准电压源MC1403 输出的电压值; VOUT 为放大后的输出电压值。
选用双积分型3（ 1/ 2） 位的MC14433 芯片A/ D 转换器（ 相当于11 位二进制数） ， MC14433 采用动态扫描BCD 码输出方式， 即千、百、十、个位BCD 码轮流地在Q0~ Q4 端输出， 同时在DS1~ DS4 端出现同步字位选通信号 。如图3 所示。MC1403 集成精密+ 2. 5 V 电压源经电位器分压后作为A/ D 转换的基准电压。MC14433 的DU 端与EOC 端相连， 以选择连续转换方式， 每次转换结果都送至输出寄存器。EOC 是A/ D 转换结束的输出标志信号。单片机在读取A/ D 转换结果时， 可以采用中断方式或查询方式。为使单片机能忙于其他任务， 本设计系统采用中断方式。DU 端与EOC 相连后经光耦连至单片机的INT1 端。

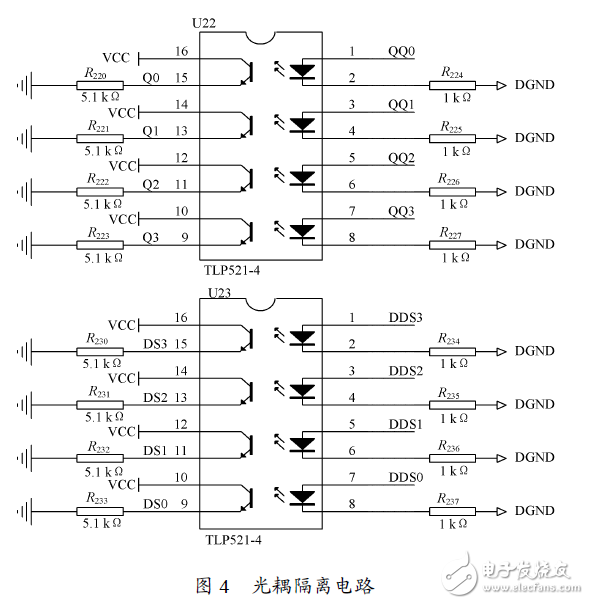

光耦隔离电路
字字符的数量， 更加发挥了液晶显示技术在单片机系统中的应用 。OCMJ4 @8C 模块非常适用于显示汉字信息量较大的智能仪器仪表系统及家用电器。可采用8 位并列接口传输讯号及串行接口与串行传输资料2 种资料传输方式。本设计系统采用的是并列传输方式。单片机控制与液晶显示接口电路如图 所示（ J91 和J11 用于连接液晶显示器） 。

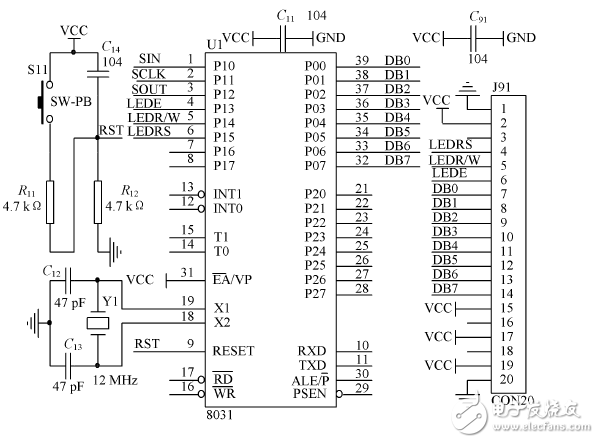

单片机与液晶显示接口电路图
基于单片机和LabVIEW的SoE 系统， 实现了低成本的数据采集系统架构， 在实际开发中， LabVIEW 表现出很强的灵活性。LabVIEW 环境下的单片机数据采集系统将单片机用于数据采集的灵活性与Lab2VIEW 强大的数据分析处理能力相结合， 可广泛用于测控领域。该测量系统不但可以测量室内的温度， 还以测量液体、种子等内的温度， 在实际应用中， 该系统运行稳定、可靠， 电路设计简单实用。
