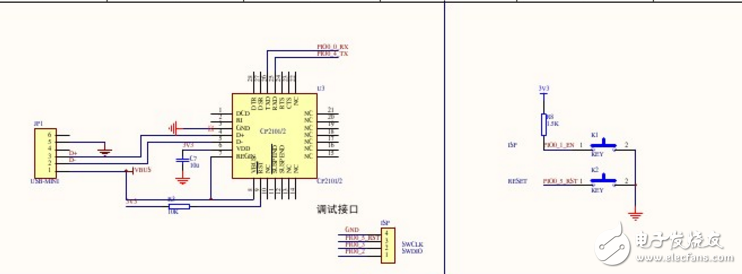

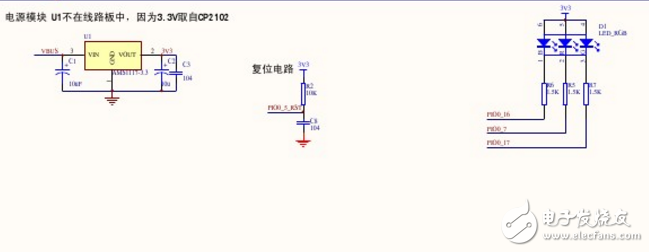

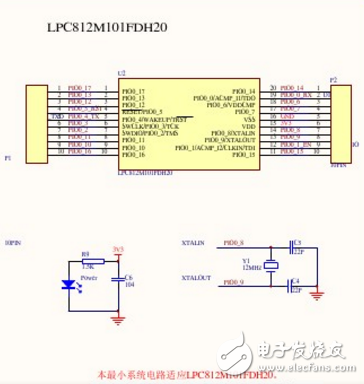

LPC800是基于Cortex-M0+内核的32位高效能MCU，下图是LPC800最小系统电路图。

　　LPC800具备两大创新特性为8位开发人员提供了更高的灵活性和利用基于GUI的配置工具完成更好的控制。灵活的开关矩阵使得设计人员可以为几乎任一引脚分配片内外设I/O，在低成本PCB上，可以进行引脚分配，帮助缓解PCB走线拥挤的情况。

　　LPC800上另一重要外设是状态可配置定时器（SCT），它可以进行定制以满足用户的特定应用需求。基本SCT配置是简单的2个16位PWM，具有4个捕获输入和4个匹配输出，其中每个匹配寄存器均有影子寄存器。LPC800几乎可以提供主流8位MCU所具有的所有定时或PWM功能。为增加灵活性，LPC800的SCT融合了状态和事件的理念，用户可以创建复杂的计数、输出、输入和控制功能，实现照明、电源和其它定制应用– 而不受固定功能的制约。

　　为适合硬件上的创新，LPC800提供简单、无驱动程序的操作。I2C和UART的低级驱动程序不再占用闪存空间，仅需简单的API调用即可操作这些外设。同样地，功耗管理简化为单次API调用。LPC800使用64字节扇区闪存，简化代码管理，并可用于模拟EEPROM以进行数据存储。





    　双控开关接线分单联双控、双联双控开关、三联双控开关三种，在本文中小编主要通过介绍是什么是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为大家介绍双开关怎么接线图，为大家做电路接线参考。

　　一、什么是双控开关

　　1、双控开关的种类

　　双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

　　

　　2、什么是双控开关

　　首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备（如，照明灯）。

　　二、单联双控开关接线图（含原理和接线方法）

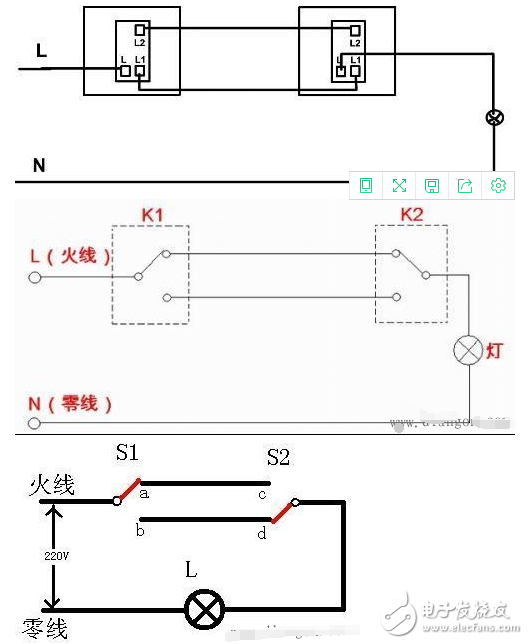

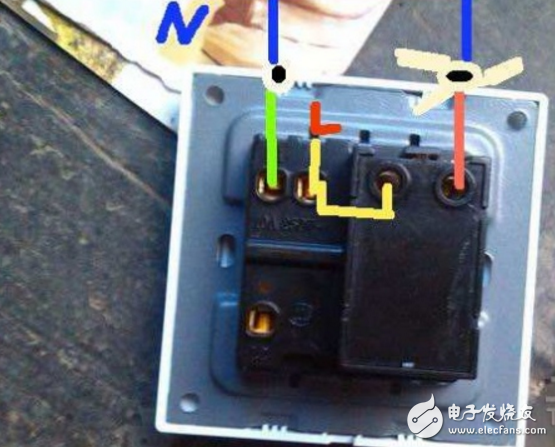

　　1、单联双控开关接线



　　单开单控开关，后面有两个触点，分别是L和N，L代表火线，N代表零线，把火线和零线分另接在L和N触点上就OK了。

　　把单开双控开关，后面有三个触点，分别是L、L1、L2。两个L1、L2分别用线连起来，火线接在一个双控开关的L触点上，零线接在另一个双控开关的L触点上。

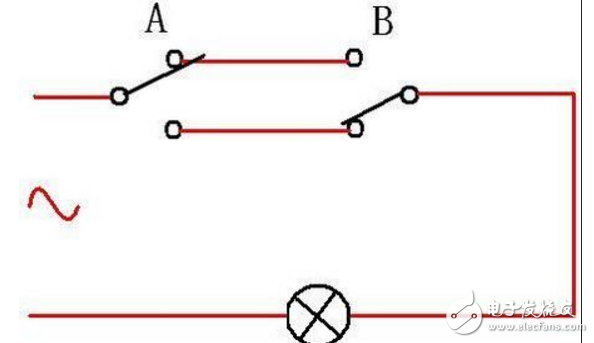

　2、单联双控开关原理

　　单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

　　

　　三、双联双控开关接线图（含原理和接线方法）

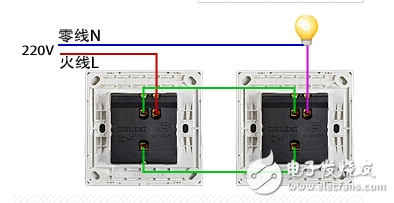

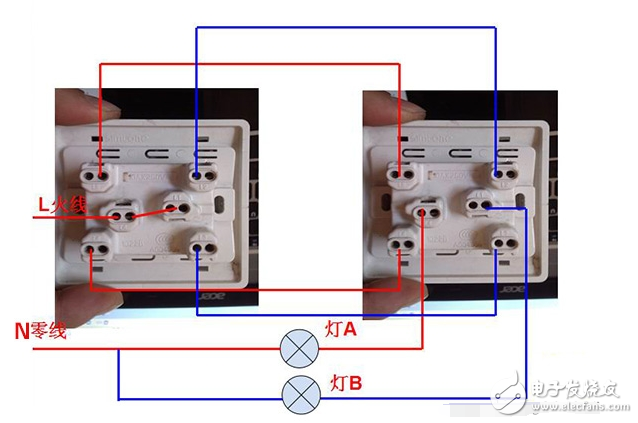

　　1、双联双控开关接线图

　　　先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头（或螺口灯头的中心舌片），然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点（或螺口灯头的螺纹）这样就完成连接了。

　　2、双联双控开关原理

　　双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。那什么是双联双控开关呢？其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

　　四、三联双控开关接线图（含原理的接线方法）

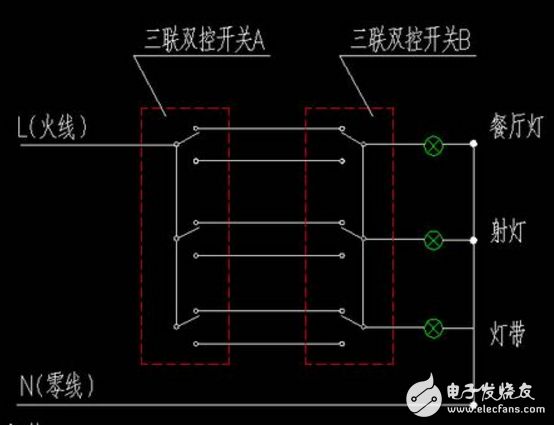

　　1、三联双控开关接线图

　　

　

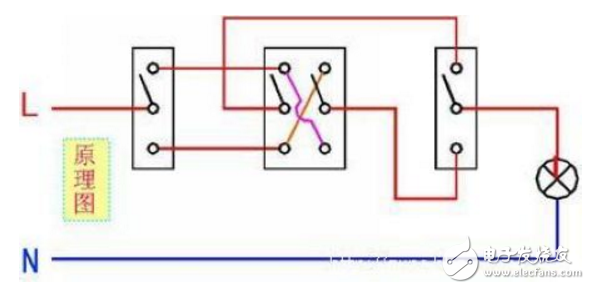

　　2、三联双控开关的原理

　　三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合%E。

　　双联开关一般用于楼梯（在楼上或楼下都能控制中间的灯的开关）和卧室在门口和床头都能控制灯的开关。随着声光控的普及在楼梯间的运用减少，主要是在卧室和别墅的楼梯使用。
