一、光电开关简介

　　光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。

　　光电开关特点

　　光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电绝缘），所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

　　光电开关工作原理

　　右图所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，然后用数字积分光电开关或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。

　　利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二极管（LED）和激光二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。

　　光电开关应用

　　光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

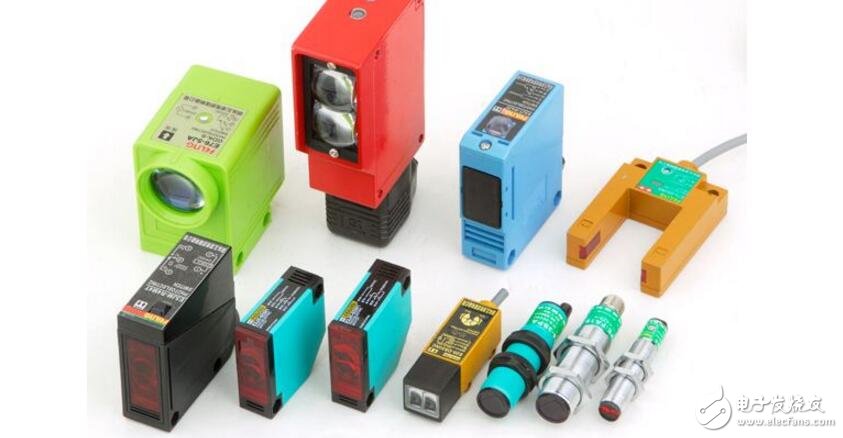

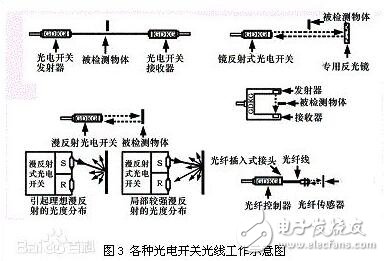

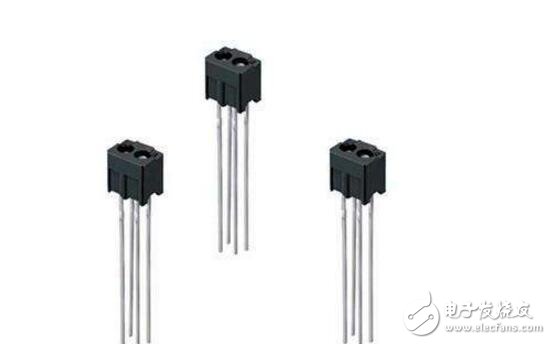

　　常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。光电开关快易优自动化选型有收录。

　　在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。

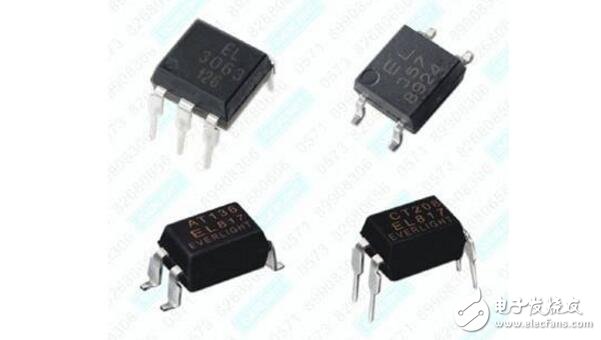

　　二、光耦简介

　　光耦合器（opTIcalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

　　光耦工作原理

　　耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。

　　又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

　　光电耦合的主要特点

　　1.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。

　　2.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

　　3.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

　　4.容易和逻辑电路配合。

　　5.响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。

　　6.无触点、寿命长、体积小、耐冲击。

　　三、光电开关与光耦的区别

　　光电耦合器就是我们所说的光耦，它的原理是通过发光二极管照射三极管从而使得三极管导通和关短，通过调节二极管电压大小调节发光强度，从而使流过三极管的电流变化，常常用光藕是来反馈用。

　　而光电开关原理类似，不过它只是用来当作开关用的，也就是发光就三极管开通就是，这需要一个挡光的东西，但并不需要调节电流大小，一般用在一般控制上，不能精确表针。

　　

什么是燃气热水器

燃气热水器又称之为燃气热水炉，是指用天然漆、液化石油气等燃气作为燃料，通过燃烧加热的方式将能力正向传递给冷水，使得水温增加的一种燃气用具。目前燃气热水器在市场上占有很高的份额，今天小编就燃气热水器工作原理和燃气热水器原理图好好的为大家讲解一下燃气热水器内部结构图是怎么样的。

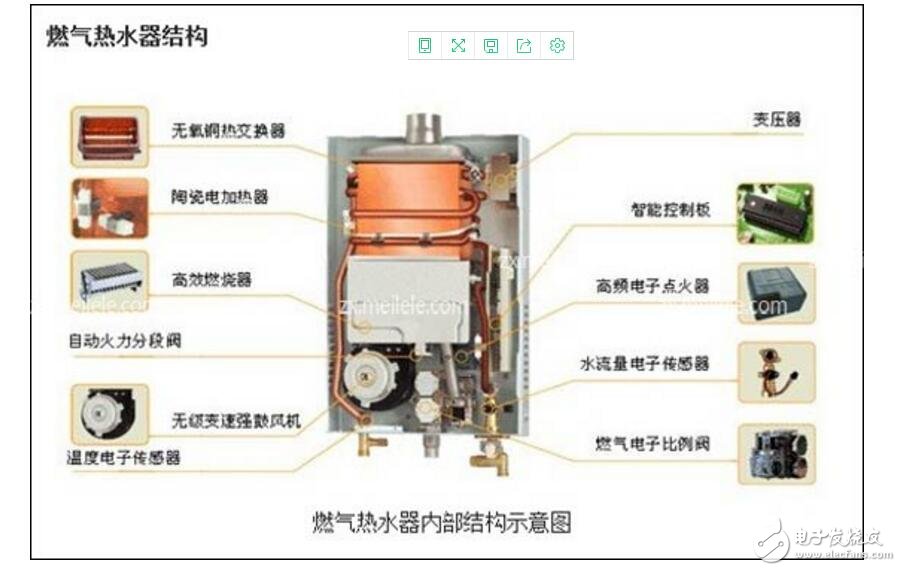

燃气热水器结构

燃气热水器主要是由外壳、排气装置、燃烧器、热交换器、气控装置、水控装置、气联动装置组成的，其中燃烧器由喷嘴和引射器构成，少燃气的头部有很多火孔，阻塞之后可导致水受热不完全，降低效率，需用牙签等物予以疏通。因为水气联动装置的作用是保证足够的水压，当水流停止或者压力不足的时候，自动切断燃气的供气通路，放置因缺水而烧坏设备，简单来说就是给水供气，停水断气。

燃气热水器原理

燃气热水器原理就是在进气阀以及进水阀都已经打开了状态下，在电源接通的情况下，在打开热水阀，这个时候就会进入热水器再经过水量传感器流向热交换器中的加热水管。当水量传感器感受到了水流经时，这个时候其内部的磁性转子开始转动，位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲，送至控制电路。

等到转子的转速达到一定值后，电脑控制的燃烧风机就开始启动了，因为风机自身内部还专有一个霍尔基层元件，所以当风机的转速到达设定值的时候，燃气主阀及燃气比例阀都将打开，燃气进入燃烧器，同时点火器让点火针处火花放电而点火。最开始点着的是一只或者是一排燃烧器，但火焰很快向所有燃烧器转移，点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号，通过控制电路将燃烧指示灯点亮，并使燃烧保持下去。

火焰的高温将水箱中加热水管的水加热成熟水，随后从热水阀中流出。而面板上面的温度调节旋纽可以自行设定所需热水温度，但是人体所接触到的实际出水温度，并不水箱中的温度，而是水箱出口处的热敏电阻进行测量。然后电脑将这两个温度进行比较，并通过调节燃气比例阀的开关，调节燃气量使出水温度达到设定温度。

与之相反，关闭热水阀门之后，水流就会停止，那么水量传感器中的转子也停止转动，脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭，燃烧器中的火焰熄灭，但燃烧用风机继续运转大约70s钟后停止。在水路中采用了可调式水阀，通过面板上的旋钮可调节水量，从而改变出水温度。同时在热交换器附近接了一只分流管，可让少部分冷水不经加热而直接加到热水中，可以得到想要得到的热水。当然一只调压阀是对于气路中的重要作用，它不仅可用手动调节燃气压力，改变火力大小，同时还使用了3只切换电磁阀，以得到不同温度的热水。

　　燃气热水器工作原理

　　燃气热水器的工作原理是打开热水器的开关，然后冷水进入热水器，流进水量传感器的时候，在位于水量传感器外部的集成原件发出的电子脉冲，燃烧用风机启动，燃气就可以进入燃烧器里面，同时点火器让点火针擦出火花放电而点火，这个时候位于燃烧器上部的火焰检测棒检测出火焰的信号，通过控制电路讲燃烧指示灯点亮，并使之保持下去。

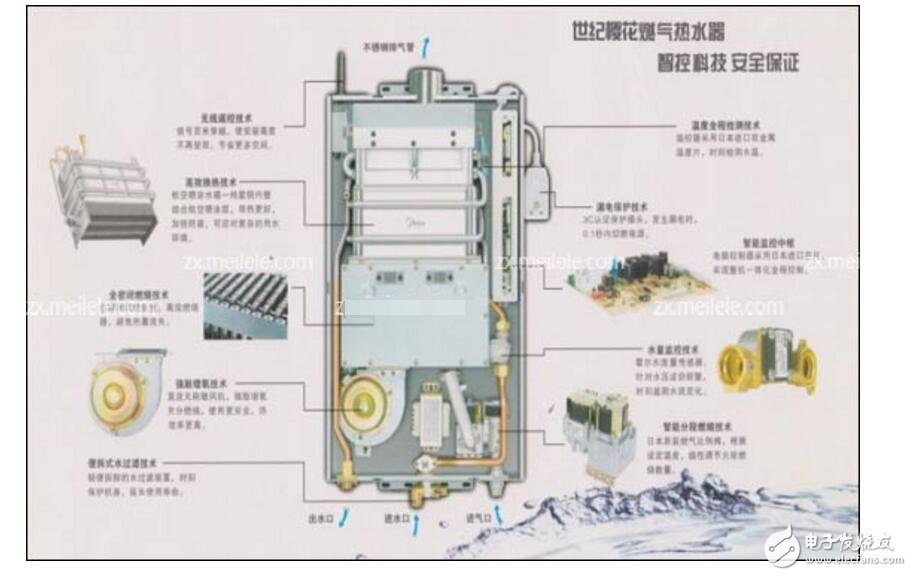

　　燃气热水器工作原理图

点火器概要

点火器（英文名称：igniter），指能在一瞬间提供足够的能量点燃煤粉、油（气）燃料并能稳定火焰的装置。点火器有商用炉具和民用炉之分：商用主要应用于餐饮厨房炉具点火装制，因为餐饮厨房的使用环境比较复杂，故选择点火器时要求相对民用严格。民用主要应用于家庭炉具的点火装制，使用环境比餐饮炉具比较简单，帮选用脉冲式的点火比较多。

点火器组成

1、电源：由蓄电池和发电机组成。启动时，点火系由蓄电池提供低压电能；启动后，当发电机电压高于蓄电池电压时，点火系由发电机提供低压电能。

2、点火线圈：将汽车电源提供的12V低压电转变成能击穿火花塞电极间隙的高压电。

3、分电器：在发电机凸轮轴驱动下，准时接通和切断点火线圈初级电流，使点火线圈及时产生高压电，并按点火顺序将高压电传送至各缸火花塞；同时能自动和人为地实现对点火时间的调整。其中电容器的作用是减小断电器触点火花，提高点火线圈次级电压。

4、点火开关：控制点火系低压电路的通断，控制发电机的启动和熄火。

5、火花塞：将高压电引入燃烧室，产生电火花点燃混合气。

6、附加电阻短接装置：起动时将附加电阻短接，增大点火线圈初级电流，增强起动时火花塞的跳火能量。

点火器种类

1.电子式脉冲式点火器：脉冲式因功率小所以点火的能量小，产生的火花温度低，对有部分燃点高可遴性气体和浓度较低的混合气体，有鼓风的燃烧器点火时点燃率较低，经常会出现点不着或爆燃等安全事故，长时间且不能连续点火容易烧坏于燃油的燃烧器。

2.电子式高频高压点火器：功率大，点火能量高产生火花温度高，但点火时间普遍不超5分钟，否则容易发热，烧坏，而体积大而重，安装运输难。

3.线圈矽钢片式点火器：功率大，能量高产生火花温度高，点火时间10分钟左右，否则发热烧坏，体积较小而轻，但国产普遍质量不好被进口占领90%市场。
