光电开关传感器是利用光束如近红外线和红外线的来检测、判别物体。通过光电装置瞬间发射的微弱光束能被安全可靠的准确的发射和接收。光是一种电磁射波，传递速度约为300000千米/秒，在发射的一瞬间被其接收，使传感器快速响应。

光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二极管（LED）和激光二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。

光电开关传感器三线直流接线图

光电开关传感器三线直流接线图

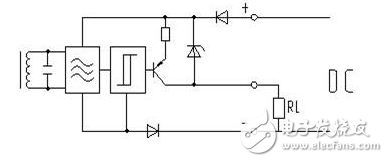

光电开关传感器电路原理图

接线电压：10—30V直流常开触点（NO）电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

其他光电开关传感器接线图

　　什么是压电陶瓷

　　压电陶瓷是一种能够将机械能和电能互相转换的信息功能陶瓷材料-压电效应，压电陶瓷除具有压电性外， 还具有介电性、弹性等， 已被广泛应用于医学成像、声传感器、声换能器、超声马达等。压电陶瓷利用其材料在机械应力作用下，引起内部正负电荷中心相对位移而发生极化，导致材料两端表面出现符号相反的束缚电荷即压电效应而制作，具有敏感的特性，压电陶瓷主要用于制造超声换能器、水声换能器、电声换能器、陶瓷滤波器、陶瓷变压器、陶瓷鉴频器、高压发生器、红外探测器、声表面波器件、电光器件、引燃引爆装置和压电陀螺等，除了用于高科技领域，它更多的是在日常生活中为人们服务，为人们创造更美好的生活而努力。

　　压电陶瓷物质组成

　　常用的压电陶瓷有钛酸钡系、锆钛酸铅二元系及在二元系中添加第三种ABO3（A表示二价金属离子，B表示四价金属离子或几种离子总和为正四价）型化合物，如：Pb（Mn1/3Nb2/3）O3和Pb（Co1/3Nb2/3）O3等组成的三元系。如果在三元系统上再加入第四种或更多的化合物，可组成四元系或多元系压电陶瓷。此外，还有一种偏铌酸盐系压电陶瓷，如偏铌酸钾钠（Na0.5·K0.5·NbO3）和偏铌酸锶钡（Bax·Sr1-x·Nb2O5）等，它们不含有毒的铅，对环境保护有利。

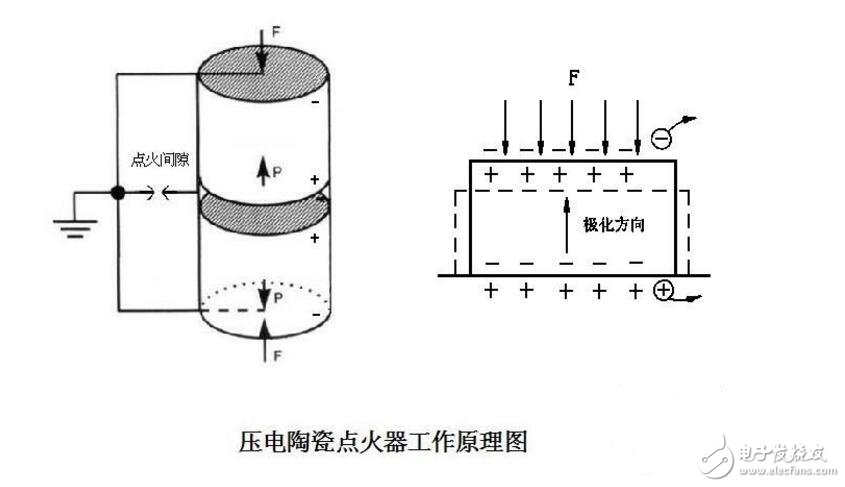

　　压电陶瓷点火器工作原理

　　在能量转换方面，利用压电陶瓷将外力转换成电能的特性，可以制造出压电点火器、移动X光电源、炮弹引爆装置。电子打火机中就有压电陶瓷制作的火石，打火次数可在100万次以上。用压电陶瓷把电能转换成超声振动，可以用来探寻水下鱼群的位置和形状，对金属进行无损探伤，以及超声清洗、超声医疗，还可以做成各种超声切割器、焊接装置及烙铁，对塑料甚至金属进行加工。

　　压电陶瓷具有敏感的特性，可以将极其微弱的机械振动转换成电信号，可用于声纳系统、气象探测、遥测环境保护、家用电器等。地震是毁灭性的灾害，而且震源始于地壳深处，以前很难预测，使人类陷入了无计可施的尴尬境地。压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。这不能不说是压电陶瓷的一大奇功。

　　压电陶瓷在电场作用下产生的形变量很小，最多不超过本身尺寸的千万分之一，别小看这微小的变化，基于这个原理制做的精确控制机构－－压电驱动器，对于精密仪器和机械的控制、微电子技术、生物工程等领域都是一大福音。

　　谐振器、滤波器等频率控制装置，是决定通信设备性能的关键器件，压电陶瓷在这方面具有明显的优越性。它频率稳定性好，精度高及适用频率范围宽，而且体积小、不吸潮、寿命长，特别是在多路通信设备中能提高抗干扰性，使以往的电磁设备无法望其项背而面临着被替代的命运。

　　先来看一种新型自行车减震控制器，一般的减振器难以达到平稳的效果，而这种ACX减震控制器，通过使用压电材料，首次提供了连续可变的减震功能。一个传感器以每秒50次的速率监测冲击活塞的运动，如果活塞快速动作，一般是由于行驶在不平地面而造成的快速冲击，这时需要启动最大的减震功能；如果活塞运动较慢，则表示路面平坦，只需动用较弱的减震功能。　综上所诉：压电陶瓷就是矢量转换材料　力---》；电　电---》；力　1次力电转化，典型应用：压电点火，称量传感　1次电力转换：制动器，执行器　电--》；力---》；形变---》；振动----声波--》；电声--》；超声等　形变---》；位移--》；检测　电-》；力--》；电，压电变压器等等~　可以说，压电陶瓷虽然是新材料，却颇具平民性。它用于高科技，但更多地是在生活中为人们服务，创造美好的生活。压电陶瓷的主要原料还包括铅等有毒物质。下一阶段，无铅压电陶瓷和低温压电陶瓷将是发展的方向。

　　压电陶瓷应用

　　1、声音转换器声音转换器是最常见的应用之一。像拾音器、传声器、耳机、蜂鸣器、超声波探深仪、声纳、材料的超声波探伤仪等都可以用压电陶瓷做声音转换器。如儿童玩具上的蜂鸣器就是电流通过压电陶瓷的逆压电效应产生振动，而发出人耳可以听得到的声音。压电陶瓷通过电子线路的控制，可产生不同频率的振动，从而发出各种不同的声音。例如电子音乐贺卡，就是通过逆压电效应把交流音频电信号转换为声音信号。

　　2、压电引爆器 自从第一次世界大战中英军发明了坦克，并首次在法国索姆河的战斗中使用而重创了德军后，坦克在多次战斗中大显身手。然而到了20世纪六七十年代，由于反坦克武器的发明，坦克失去了昔日的辉煌。反坦克炮发射出的穿甲弹接触坦克，就会马上爆炸，把坦克炸得粉碎。这是因为弹头上装有压电陶瓷，它能把相碰时的强大机械力转变为瞬间高电压，爆发火花而引爆炸药。

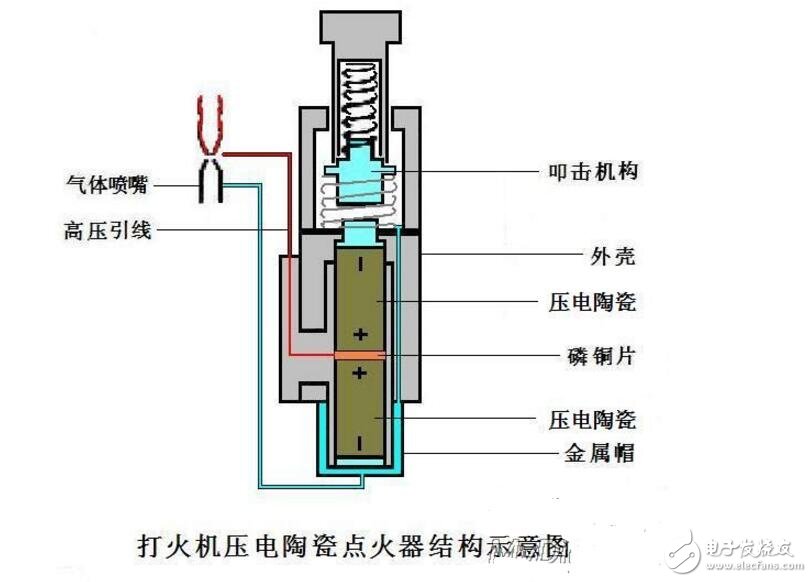

　　3、压电打火机 煤气灶上用的一种新式电子打火机，就是利用压电陶瓷制成的。只要用手指压一下打火按钮，打火机上的压电陶瓷就能产生高电压，形成电火花而点燃煤气，可以长久使用。所以压电打火机不仅使用方便，安全可靠，而且寿命长，例如一种钛铅酸铅压电陶瓷制成的打火机可使用100万次以上。

　　4、防核护目镜 核试验员带上用透明压电陶瓷做成的护目镜后，当核爆炸产生的光辐射达到危险程度时，护目镜里的压电陶瓷就把它转变成瞬时高压电，在1/1000 s里，能把光强度减弱到只有1/10000，当危险光消失后，又能恢复到原来的状态。这种护目镜结构简单，只有几十克重，安装在防核护目头盔上携带十分方便。

　　5、超声波换能器 适用于用于超声波焊接设备以及超声波清洗设备，主要采用大功率发射型压电陶瓷制作，超声波换能器是一种能把高频电能转化为机械能的装置，超声波换能器作为能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而它自身消耗很少的一部分功率。

　　6、声纳 在海战中，最难对付的是潜艇，它能长期在海下潜航，神不知鬼不觉地偷袭港口、舰艇，使敌方大伤脑筋。如何寻找敌潜艇？靠眼睛不行，用雷达也不行，因为电磁波在海水里会急剧衰减，不能有效地传递信号，探测潜艇靠的是声纳------水下耳朵。压电陶瓷就是制造声纳的材料，它发出超声波，遇到潜艇便反射回来，被接收后经过处理，就可测出敌潜艇的方位、距离等。
