人类最早使用的定时工具是沙漏或水漏，但在钟表诞生发展成熟之后，人们开始尝试使用这种全新的计时工具来改进定时器，达到准确控制时间的目的。定时器确实是一项了不起的发明，使相当多需要人控制时间的工作变得简单了许多。人们甚至将定时器用在了军事方面，制成了定时炸弹，定时雷管。现在的不少家用电器都安装了定时器来控制开关或工作时间。

定时器工作原理

定时器/计数器由定时器0、定时器1、定时器方式寄存器TMOD和定时器控制寄存器TCON组成。定时器0，定时器1是16位加法计数器，分别由两个8位专用寄存器组成：定时器0由TH0和TL0组成，定时器1由TH1和TL1组成。TL0、TL1、TH0、TH1的访问地址依次为8AH~8DH，每个寄存器均可单独访问。定时器0或定时器1用作计数器时，对芯片引脚T0（P3.4）或T1（P3.5）上输入的脉冲计数，每输入一个脉冲，加法计数器加1；其用作定时器时，对内部机器周期脉冲计数，由于机器周期是定值，故计数值确定时，时间也随之确定。TMOD、TCON与定时器0、定时器1间通过内部总线及逻辑电路连接，TMOD用于设置定时器的工作方式，TCON用于控制定时器的启动与停止。

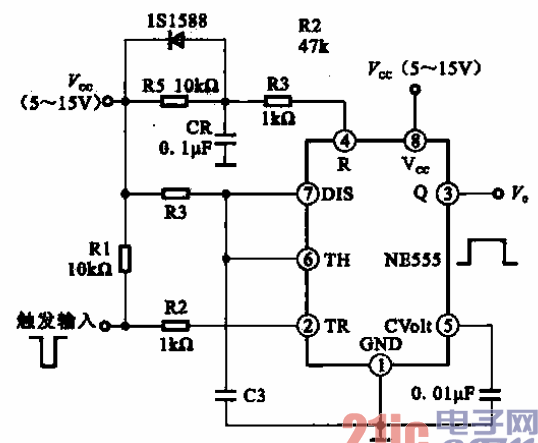

自动复位定时器电路

所示为一种自动复位定时器电路。电路在电源接通时，绝对不会因为电源冲击等产生输出脉冲。该电路和一般的单稳态多谐振荡器电路基本相同，只是在第④脚（复位端）与电源之间加了一个RC网络。电源接通后，④脚电位不会马上到达Vcc．而需要经过R3、C3网络的一段延迟才行，从而在这段时间内不论②脚有无触发脉冲，NE555的输出都将保持低电平。

下面是24/二十四进制计数器的电路图。

光电耦合器

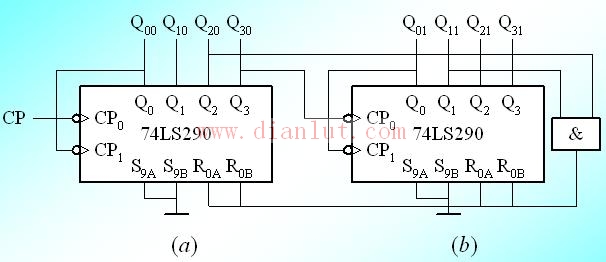

下面是24/二十四进制计数器的电路图

在百进制基础上，采用反馈归零法即可组成二十四进制计数器。计数范围为0~23，24为过渡状态，当高位计数至2、低位计数至4时，计数器归零。将Q20和Q11直接与R0A和R0B连接，即组成二十四进制计数器。电路如图12.9所示。
