光控报警器电路设计方案（一）

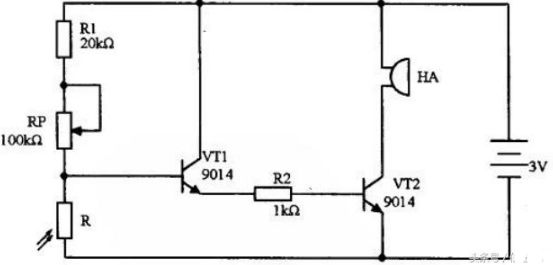

如图是简单的光控报警电路，以此我们来分析一下，领略美妙的电子技术。首先我们看到电路中右光明电阻R和三极管VT1和VT2，以及蜂鸣器HA，那么我们大概可以猜一下其工作原理是因为R阻值的变化，R阻值两端电压变化导致三极管状态变化，从而影响蜂鸣器的工作状态。在mulTIsim仿真软件中搭建如下电路图，这就是一个电阻分压电路，光敏电阻阻值越大，那么其两端电压也就越高。

光控报警电路中关键元器件就是三极管，关于三极管的组成大家查找秦曾煌的教材。总的来说无论是NPN型还是PNP型三极管，有B基极、C集电极和E发射极三个引脚。就像一谈到二极管联想到单向导通性，一谈到三极管就要联想到“电流放大”，大家把三极管和现实生活中的水龙头类比（B为阀门，C为水箱，E为水管）就很容易明白了。

以NPN三极管为例，当BE之间电压达到触发电压（0.7V）时相当于水龙头阀门打开，此时水箱中的水可以流向水管，具体的流量和阀门打开的程度有关，也就是三极管作用在放大区域；当阀门打开程度最大时，此时水箱中的水流向水管的流量是固定的，也就是三极管作用在导通区域；当然阀门关闭时没有水流量，也就是三极管作用在截止区域。

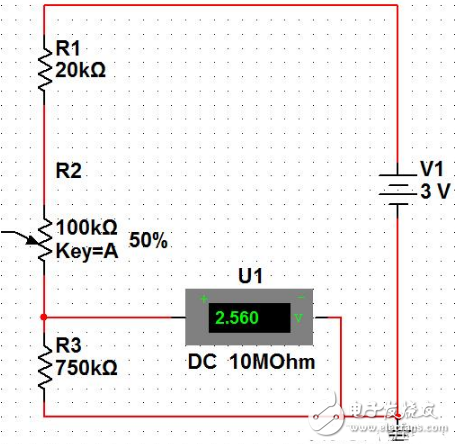

回到最初的光控报警电路中，当光敏电阻阻值增大到某一值时，三极管VT1导通（注意这里的导通不同于三极管的工作特性中的“导通”术语，只是说明此时三极管向水龙头阀门一样打开了，有水流流过而已，下文中的VT2也是如此），此时VT1集电极电流流向发射极，也就是说此时三极管VT2基极有电流流过，同时产生压降；若三极管VT2导通，那么蜂鸣器就会发出声音了。通过mulTIsim软件搭建的原理图如下，当我们调节R3（光敏电阻）阻值到40K时，三极管Q2的基极电压为0.75V，此时蜂鸣器发出嘀嘀的声音。

光控报警器电路设计方案（二）

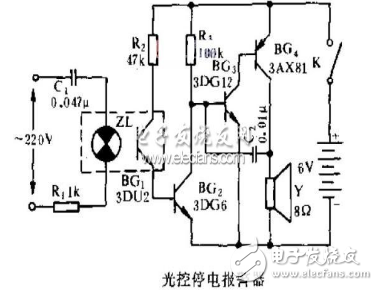

目前电冰箱在家庭中已逐步普及，大部分电冰箱没有延时断电保护器，市电偶尔断电，瞬间又恢复供电，会对电冰箱造成不利影响，而白天又不易发现停电，有了光控停电报警器，在市电断电发出报警时，使你能立即切断电源电路以便保护电冰箱。这种停电报警器也可用于电孵箱等场合。基于3AX81型三极管实现光控停电报警器电路：

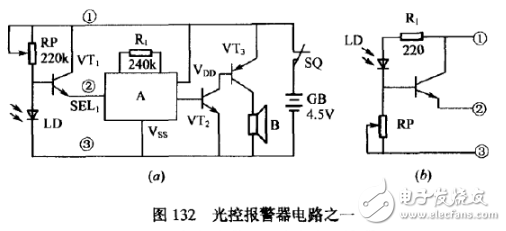

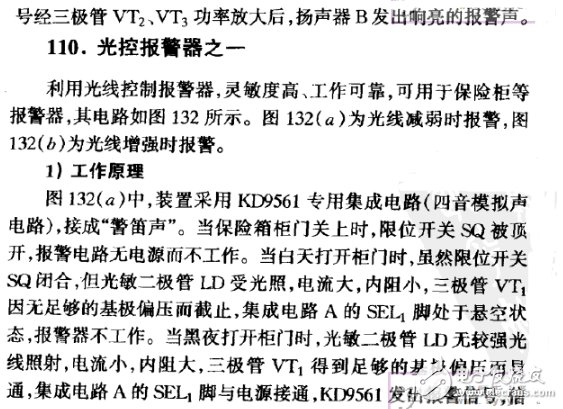

光控报警器电路设计方案（三）

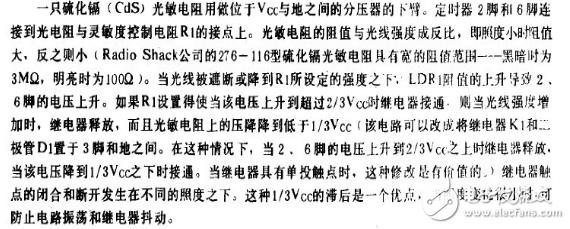

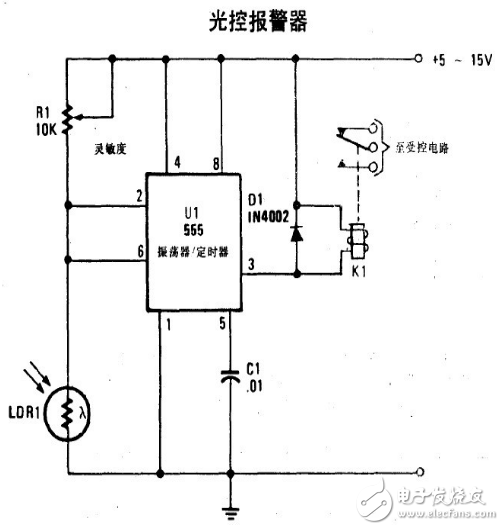

光控报警器电路设计方案（四）

1kHz正弦波发生器电路图。

光电耦合器

电路图：

零件： R1____________5K6 1/4W电阻 R2____________1K8 1/4W电阻 R3，R4________15K 1/4W电阻 R5__________500R 1/2W微调金属陶瓷 R6__________330R 1/4W电阻 R7__________470R线性电位器 C1，C2________10nF 63V涤纶电容器 C3__________100μF25V的电解电容 C4__________470nF 63V涤纶电容器 第一季度，jQuery112400577033858072491_1510038726298百毫安Q2_______BC238 25V NPN晶体管 LP1___________12V40毫安灯丝灯泡(见注解) J1__________Phono机箱插座 SW1__________SPST滑块开关 B1_____________9V PP3 夹9V PP3电池

电路描述： 该电路会产生一个良好的1KHz的正弦波，采用倒文氏桥配置(C1 - R3和C2 - R4)。它的特点是可变的输出，低失真和低输出阻抗，以获得良好的过载能力。一个小灯丝灯泡确保长期稳定的输出振幅波形。可用于检测精密音频毫伏表，三电平音频电源指示灯和张贴到本网站的其他音频电路 。

注： 灯泡必须是一个低电流型(12V 40 - 50mA的或6V50毫安)，以获得良好的长期稳定性和低失真。

失真@ 1V RMS输出为0.15%，使用12V的40毫安灯泡，一个12V百毫安提高到0.5%。 使用灯泡的规格不同，可能需要一个R6的值更改为220或150欧姆，以确保适当的电路的振荡。

设置R5阅读R7的充分顺时针旋转连接到输出音频毫伏表1V RMS，或查看一个正弦波的峰 - 峰值2.828V示波器的幅度。

与C1，C2 = 100nF的产生频率为100Hz，与C1，C2 = 1nF的频率为10KHz，但R5的需要调整。 高增益晶体管的首选更好的表现。
