太阳能路灯控制电路设计方案（一）

1、太阳能路灯控制器设计

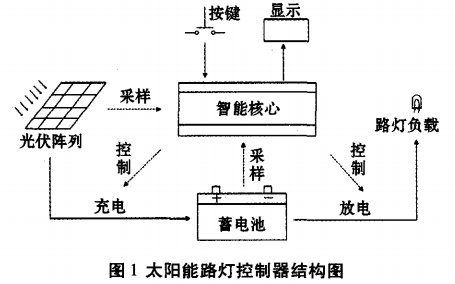

路灯控制系统工作原理：白天光伏电池向蓄电池充电，晚上蓄电池提供电力供路灯照明。所以蓄电池将构成一个充放电循环。太阳能路灯照明控制电路包括光伏电池、蓄电池、路灯和控制器四部分。设计中采用AT89S52单片机，并将其作为智能核心模块。外围电路主要包括太阳能电池电压采样模块、蓄电池电压采样模块、键盘电路模块、LED显示模块、充放电控制模块等。图1是太阳能路灯控制器结构设计图。

2、单片机智能控制模块

太阳能路灯控制器选择ATMEL公司的8位单片机AT89S52为核心的智能控制模块，在整体上具有低功耗、性能高的特点。

2.1、单片机振荡电路

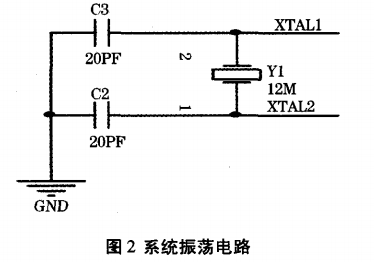

单片机振荡电路如图2所示。

2.2、复位电路

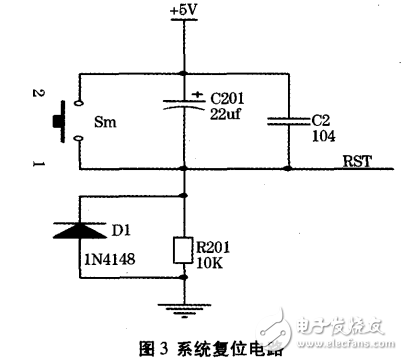

复位电路如图3所示，电路结构简单，稳定可靠。

3、电源电路模块设计

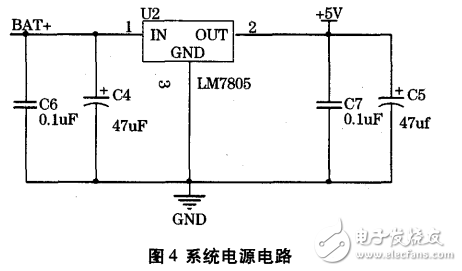

系统正常工作电压为5V，系统采用12V／24V的铅酸蓄电池供电，蓄电池电压不稳定，所以需要对电源进行稳压。本系统采用LM7805三端稳压器，其输入电压在5～24V时均可以保证输出为稳定的+5V。LM7805组成稳压电源只需要很少的外围元件，使用起来非常方便，工作稳定可靠J。系统电源电路如图4所示。

4、采样模块设计

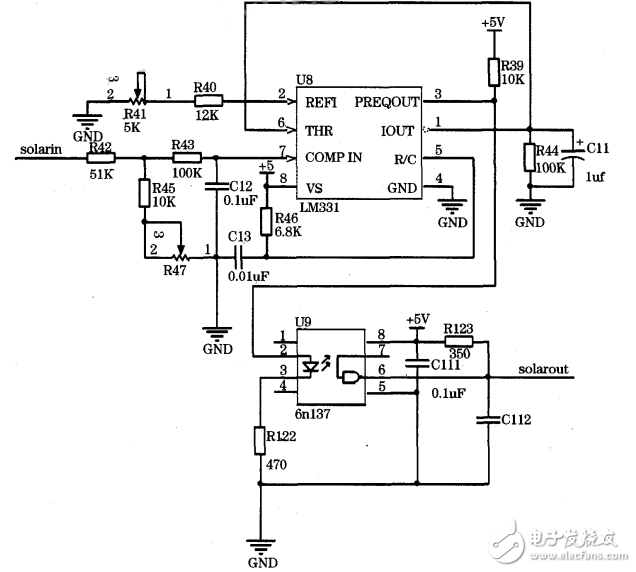

太阳能电池采样和蓄电池采样对于系统正常运行起着非常重要的作用。太阳能路灯控制器要对蓄电池充放电进行合理控制，即需对蓄电池、太阳能电池板电压进行采样。为此，AT89S52单片机就要外接A／D转换模块，把电压转换为数字信号，系统选用v／F转换芯片LM331组成数模转换电路J。在系统采样设计中，为了防止因为外部因素导致AT89S52程序跑飞或死机，提高系统稳定性，在LM331与单片机之间还需增加单通道的高速光电隔离器6n137J。图5为太阳能电池板采样电路图。系统蓄电池采样和太阳能电池板采样电路相同。

太阳能路灯控制电路设计方案（二）

1、LED太阳能灯照明系统工作原理

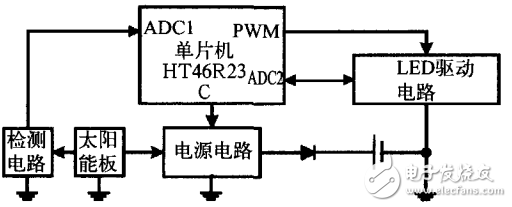

照明系统框图如图l所示。

图1  LED太阳能节能灯照明系统框图

单片机经由检测电路检测太阳能发电板所发出来的电压，并由1组A／DCl的转换值来判断是否已天黑。当光线充足时，将太阳能发电板所发出的电送至定电压电路，此时，单片机也会由其A／DC1转换值来监控充电电池的电量，并以绿色、黄色与红色的LED来表示充电电池的电量。单片机以定电压的方式来对充电电池充电，只要定电压电路的最大输出电压值依充电电池的规格来设定，就不会发生电池过充而损坏的情形。

当光线不足（天黑）时，单片机经由A／DC1的转换值检测到太阳能发电板发出的电压已接近于零，此时，单片机会依此A／DC1转换后数值来判断是否点亮LED灯，当此A／DC1转换后的值低于某一临界值时，该值越小，则单片机会输出一脉宽越宽的PWM信号，使LED灯的亮度越亮。如果仅靠太阳能电池来对充电电池充电，其充电量可能不足以提供LED灯点亮一整晚。所以我们预计入夜后，此太阳能灯约只点亮6h，此时大约已过深夜12点。另外，我们再加入光敏电阻与人体红外线检测器，当太阳能灯点亮6h而熄灭后，如果光敏电阻检测到有车辆驶近，或者人体红外线检测器侦测到有人靠近时，则LED灯会再点亮数分钟，以作照明之用。如此，仅靠太阳能电池的充电量应足以供此LED灯使用。

2、LED太阳能灯照明系统电路组成

         定压、稳压电路

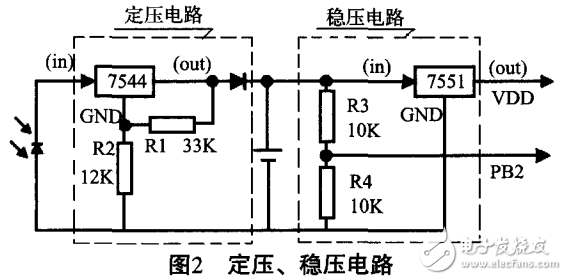

定压、稳压电路如图2所示

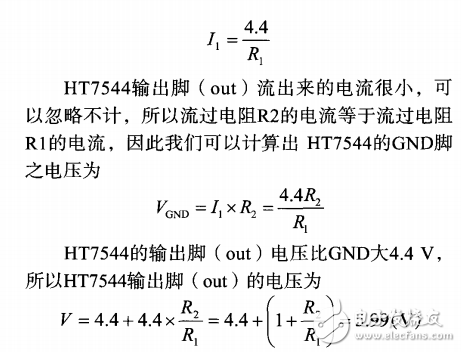

设计中，HT7544是1只4．4V的稳压块，把HT7544的GND脚接地，其输入脚（in）输入的电压大于4．4V，其输出脚（out）会固定输出4．4V的电压。因为HT7544的输出脚（out）电压~LGND大于4-4V，所以流过电阻Rl的电流为

在本设计中，单片机HT46R23需要的5v稳压电源通过集成稳压块HT7551来供给。HT7551的GND脚接地，其输人脚（in）输入大于5V的电压时，输出脚（out）会固定输出5V的电压。两只10k1）的电阻R3与R4作分压电路，其分压后之电压流人单片机HT46R23的A／DC2转换接脚（PB2），以供单片机检测充电电池的电压。

LED驱动电路

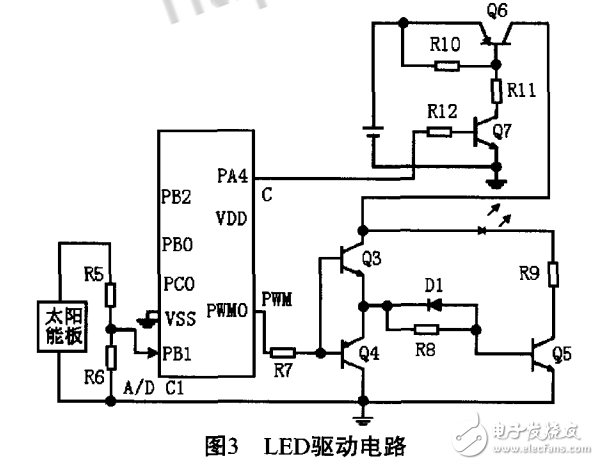

LED的驱动电路如图3所示

驱动电路中，PWM信号由单片机HT46R23的PWMO端输出。由图3可知，太阳能发电板所发出来的电压通过电阻R5与R6的分压电路取出。因为，使用的太阳能发电板的工作电压为7．5v，而单片机A／DCl转换的类比输入电压最大为5v，使用两只10kQ的电阻R5与R6来作分压电路，使流入单片机A／DC1转换（PB1）的电压为太阳能发电板所输出电压的一半。当A／DC1转换后的数字值小于某1个临界值时，单片机会输出一数字信号c，该信号打开电源控制电路，使电池的电能流人驱动电路中。同时，输出PWM的信号以点亮LED灯。A／Dc1转换后的数字值越小，单片机输出PWM的脉波宽度越宽。

检测电路

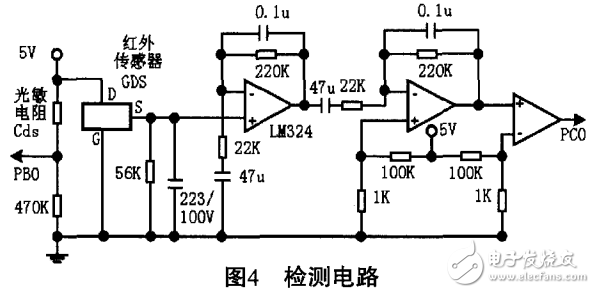

检测电路如图4所示。光敏电阻（Cds）与人体红外线传感器（GDS），分别检测车辆灯光与人体的红外线。

图4的最左边是光敏电阻，为检测车灯的电路。光敏电阻受光越强，其电阻值越小。在夜晚时，光敏电阻的电阻值变大，单片机HT46R23的PB0所检测到的电压值较小；当车灯照射到光敏电阻时，光敏电阻的电阻值就会变小，单片机之PB0检测到的电压值就会比较大。因此在夜晚，当单片机的PB0所检测到的电压值大于某临界值时，即表示有车辆接近，则单片机将点亮LED灯。图中的人体红外线传感器的检测电路是当有人进入检测范围时，人体红外线传感器会发出1个小脉波，因为此小脉波的功率很小，需要经过几次放大器（LM324）的放大，其信号才能有效地被单片机接收，所以平时无人进人人体红外线检测器的检测范围时，此电路的输出为低电位；当单片机的PC0收到高电位时，表示有人进人人体红外线传感器的检测范围，单片机将点亮LED照明灯。

-电子元器件采购网（www。oneyac。com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

太阳能路灯电路图（一）

分时、分压控制太阳能灯，就是根据夜晚不同时间段人们对光照度的不同要求，以及太阳电池白天吸收能量的大小，控制太阳能灯的输入功率，达到用最小成本设计出能够满足最恶劣气象条件下人们对太阳能灯的最基本要求的目的。

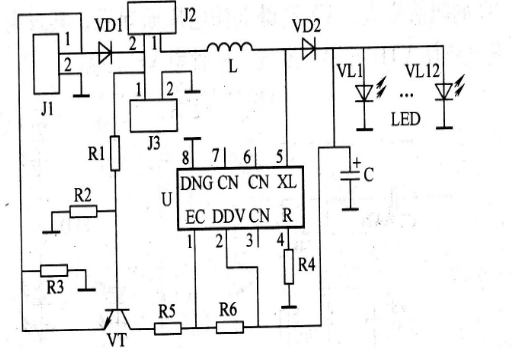

该控制电路适合以12只LED为光源的草坪灯。U中包含驱动、光控检测、脉宽调制、电池电压检测等电路。其1脚为使能端，2脚为电源电压端，4脚为负载电流调整口，5脚为开关口，8脚为接地端，3、6、7均悬空。改变R4的阻值可以改变LED的工作电流，其最大允许电流为500mA，M接地时电流最小。

J1为太阳电池，J2为电源开关，J3为2节镍氢电池。为了降低管压降，VD1、VD2可采用肖特基二极管。改变R5、R6可调节蓄电池的分压保护值，改变R1、R2可调节分时值。该电路能在尽可能降低太阳电池成本的基础上，保证照明时间，具有很高的性价比。

太阳能路灯电路图（二）

用PIC12F675单片机制作的太阳能路灯控制器

PIC 12F675控制蓄电池的过充电、过放电，开、关路灯功能，定时点亮、天黑自动点亮、延时点亮、自动跟踪点亮等功能，路灯点亮测试控制功能，LED指示功能等。

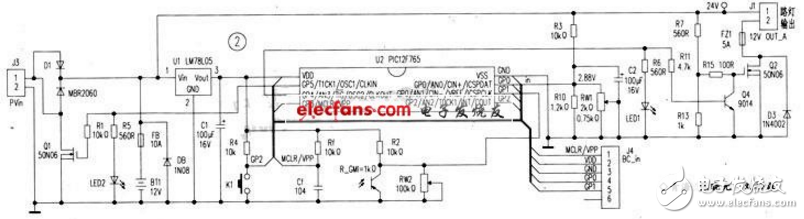

由蓄电池 BTl 、蓄电池过充电控制执行场效应管 01 、三端稳压器 U1 组成电源供电系统； Q2 、 Q4．组成放电控制；K1 手动， R_GM1 光控自动开灯系统，蓄电池分压电阻，发光指示二极管等部分组成。太阳能电池板电压由接口J3输入．经防反充二极管 D1 后分成两路，一路经 U1 LM 78L 05 稳压后，为 PIC 12F675单片机提供工作电源，另一路经 FB 保险丝给蓄电池充电。单片机上电后，首先由 Rf 、 Cf组成的硬件电路进行复位．然后由软件控制U2 ③脚 GP4 输出高电平，让 Q4 导通、 Q2 截止，控制系统停止放电，再检测 U2⑦脚 GP0 上的分压值，通过内部 A/ D 转换及软件运算间接检测、判断蓄电池是否欠压、过压．若蓄电池发生过充电，则通过软件控制U2 ②脚 GP5 输出高电平，使 Q1导通．短路太阳能电池板、停止向蓄电池充电，同时点亮“过充电”指示灯 LED2；若未发生过充电，则 U2 ②脚 GP5输出低电平，允许蓄电池充电。通过检测 U2 ⑥脚 GP1 所接的光敏电阻R_GM1上的分压值，判断是否已经“天黑，到了开路灯时间”，若到了预设的开灯点，则由软件控制 u2 ③脚 GP4 输出低电平，使 Q4截止、02 导通，点亮路灯。若不到开灯点，则程序返回，循环检测上述诸参数。

K1 是手动开灯按钮。按下 K1 ，路灯点亮。单片机通过检测光敏电阻R_GM1上的分压值，判断是否“天黑”，若是天黑．则按设计要求点亮路灯，若否，单片机进入路灯控制器“测试”功能：2分钟后路灯自动熄灭。

太阳能路灯电路图（三）

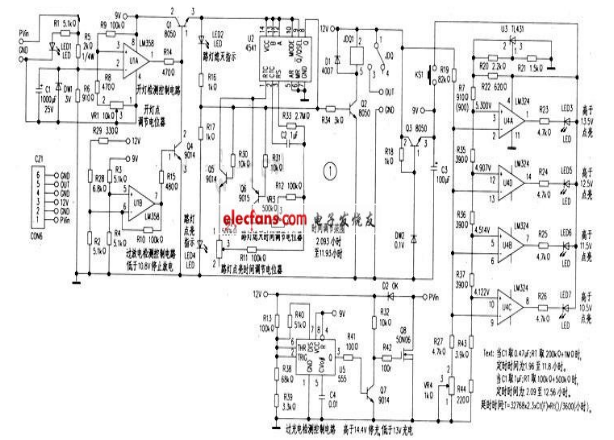

电路原理见图所示。该电路由以U5为核心组成的蓄电池过充电控制电路、以 U 4A ～U4D为核心组成的蓄电池电压指示电路及显示电压按钮开关 KS1 电路、以 U1B 组成的蓄电池过放电控制电路、以 U1A组成的开灯检测控制电路、以 U2 组成的开灯及延时熄灯及二次开灯定时控制电路，以及以控制三极管Q2驱动继电器组成的输出控制电路等组成。现分别介绍如下。

（1） 过充电、过放电检测保护部分

太阳能电池组件板或阵列由插口 CZ1 的①脚输入，加至防反充电二极管 D2 的正极．D2的负极接 12V 蓄电池的正极，即 CZ1 的③脚。控制器在初始上电时，由于 C4 的作用使 U5②脚为低电平，③脚输出高电平，Q7 导通； Q8 截止，允许太阳能电池给蓄电池充电。当蓄电池所充的电压小于 14 ． 4V 时，由R13 、 （R38 十R39） 组成的串联分压电路送至 U5 ②、⑥电压低于 2 / 3 U5 的供电电压时，即小于6V，电路维持充电状态；随着充电时间的延长，蓄电池电压逐渐升高，当 U5 ②、⑥的电压高于 2 / 3 U5 供电电压时，U5③脚输出低电平， Q7 截止、 Q8 导通，给太阳能电池板泄放电流，停止对蓄电池充电。在U5③脚输出低电平的状态下，其⑦脚导通，相当于将 1140 并入电路中。此时电路的分压比为： R38+ R39/R40/IRl3+（R38+R39）/R40 ，不难算出，当蓄电池电压低于设定值13V时．电路状态再次翻转，U5③脚输出高电平，允许蓄电池充电。

（2） 开灯检测方法与控制

太阳能电池板是一个很好的光敏元件，其输出电流、电压能随着接受光的强度和照度变化而变化，本控制器就是利用这一原理实现开、关灯控制的。太阳能电池板PVin 输入电压经 R5 、 R6 串联分压后；加至运放 U 1A ②脚，其③脚接于 R9 、R8+VR1的分压点上。在白天，太阳能电池板在阳光的照射下输出电压很高，其经 R5 、 R6 分压后使运放 U 1A②脚电压高于③脚， U 1A①脚输出低电平， Q1 截止， U2 无供电电压不工作，Q2截止，继电器不吸合，系统无输出电压，路灯不工作。随着天色渐黑，太阳能电池板输出电压降低。 UlA ②脚的电压也同步降低，当 U1A②脚电压低于③脚时，比较器翻转， U 1A ①脚输出高电平， Q1 导通，定时电路 U2 得电工作， Q2 导通、JDQ1吸合点亮路灯。图中 VR1 为路灯开灯时刻设置调节电位器，调节 VRl 可设置不同时刻点亮路灯。DW1是钳位二极管，作用是避免白天太阳能电池板接受的电压过高导致 U 1A ②脚输入电压过高而损坏。 C1 为储能电容，作用是防止 U1A②脚电压瞬时突变误点亮路灯。 R14 为反馈电阻．其作用是使 U 1A 成为一个迟滞比较器．防止和避免 U1A在开灯点附近振荡而反复开、关路灯。

（3） 路灯延时电路点亮、熄灭控制电路

延时控制电路选用 CD4541BE 可编程定时控制芯片，它功耗低、内置可编程分频器电路，最大分频级数为 65536 级。

本控制器设计定时开灯和定时关灯时间调节范围是： 2 ． 093 小时 -11 ． 93 小时．分别由 V ： R2 和VR3控制调节。

（4） 蓄电池停止放电优先控制电路

若在路灯欲点亮或已点亮时，蓄电池电压已经低于其允许终止放电值时， Q4 导通．此时无论 U 1A 输出高电平与否，均会使Q1截止，从而保护蓄电池避免过放电损坏。

（5） 电池电压指示电路

为了让现场看管、维护人员及时了解、掌握蓄电池的状态，本控制器设有 LED 电池电压指示装置，通过LLED点亮的数量指示蓄电池电压的高低。
