霍尔元件电路图大全(四款霍尔元件常用的电路图) - 信号处理电子电路图

2019/3/21 20:26:11;
来源:唯样商城 作者:华仔 浏览:4416

标签: 霍尔元件

摘要: 电路图简介: 霍尔元件是应用霍尔效应的半导体。一般用于电机中测定转子转速,如录像机的磁鼓,电脑中的散热风扇等;是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族,并已得到广泛的应用。


  霍尔元件详解

  霍尔元件是应用霍尔效应的半导体。一般用于电机中测定转子转速,如录像机的磁鼓,电脑中的散热风扇等;是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族,并已得到广泛的应用。

  霍尔元件电路图大全(四款霍尔元件常用的电路图)

  工作原理

  霍尔元件应用霍尔效应的半导体。

  所谓霍尔效应,是指磁场作用于载流金属导体、半导体中的载流子时,产生横向电位差的物理现象。金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时,若在垂直于电流的方向施加磁场,则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显,而铁磁金属在居里温度以下将呈现极强的霍尔效应。

  利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为:

  UH=RHIB/d (1) RH=1/nq(金属) (2)式中 RH――霍尔系数;n――单位体积内载流子或自由电子的个数;q――电子电量;I――通过的电流;B――垂直于I的磁感应强度;d――导体的厚度。

  对于半导体和铁磁金属,霍尔系数表达式和式(2)不同,此处从略。

  由于通电导线周围存在磁场,其大小和导线中的电流成正比,故可以利用霍尔元件测量出磁场,就可确定导线电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不和被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。

  若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中,则在该元件中将产生电流I,元件上同时产生的霍尔电位差和电场强度E成正比,如果再测出该电磁场的磁场强度,则电磁场的功率密度瞬时值P可由P=EH确定。

  利用这种方法可以构成霍尔功率传感器。

  如果把霍尔元件集成的开关按预定位置有规律地布置在物体上,当装在运动物体上的永磁体经过它时,可以从测量电路上测得脉冲信号。根据脉冲信号列可以传感出该运动物体的位移。若测出单位时间内发出的脉冲数,则可以确定其运动速度。

  元件分类

  按照霍尔元件的功能可将它们分为: 霍尔线性器件 和 霍尔开关器件 。前者输出模拟量,后者输出数字量。

  按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性,后者是检测受检对象上人为设置的磁场,用这个磁场来作被检测的信息的载体,通过它,将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等,转变成电量来进行检测和控制。

  霍尔开关

  按照霍尔开关的感应方式可将它们分为:单极性霍尔开关、双极性霍尔开关、全极性霍尔开关。

  单极性霍尔开关的感应方式:磁场的一个磁极靠近它,输出低电位电压(低电平)或关的信号,磁场磁极离开它输出高电位电压(高电平)或开的信号,但要注意的是,单极性霍尔开关它会指定某磁极感应才有效,一般是正面感应磁场S极,反面感应N极。

  双极性霍尔开关的感应方式:因为磁场有两个磁极N、S(正磁或负磁),所以两个磁极分别控制双极性霍尔开关的开和关(高低电平),它一般具有锁定的作用,也就是说当磁极离开后,霍尔输出信号不发生改变,直到另一个磁极感应。另外,双极性霍尔开关的初始状态是随机输出,有可能是高电平,也有可能是低电平。

  全极性霍尔开关的感应方式:全极性霍尔开关的感应方式与单极性霍尔开关的感应方式相似,区别在于,单极性霍尔开关会指定磁极,而全极性霍尔开关不会指定磁极,任何磁极靠近输出低电平信号,离开输出高电平信号。

  线性霍尔

  线性霍尔元件是一种模拟信号输出的磁传感器,输出电压随输入的磁力密度线性变化。

  线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态(无磁场)时,从理论上讲,输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反,增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。

  霍尔元件电路图大全

  霍尔元件电路图(一)

  恒流工作电路

  温度变化引起霍尔元件的输入电阻变化,从而使控制电流发生变化带来误差,为了减少这种误差,常采用恒流源供电,如图1所示。在恒流工作条件下,没有霍尔元件输入电阻和磁阻效应的影响。

  霍尔元件电路图大全(四款霍尔元件常用的电路图)

  霍尔元件电路图(二)

  恒压工作电路

  恒压工作比恒流工作的性能要差些,只适用于精度要求不太高的地方,如图2所示。

  霍尔元件电路图大全(四款霍尔元件常用的电路图)

  霍尔元件电路图(三)

  差分放大电路

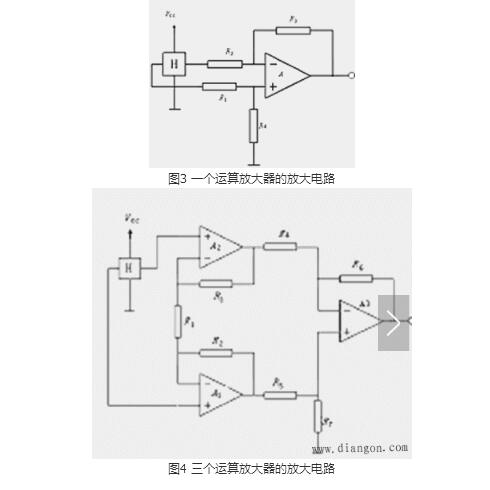

  霍尔元件的输出电压一般较小,需要用放大电路放大其输出电压。为了获得较好的放大效果,需采用差分放大电路,如图3所示。使用一个运算放大器时,霍尔元件的输出电阻可能会大于运算放大器的输入电阻,从而产生误差,而采用图4所示的电路,则不存在这个问题。

  霍尔元件电路图大全(四款霍尔元件常用的电路图)

  霍尔元件电路图(四)

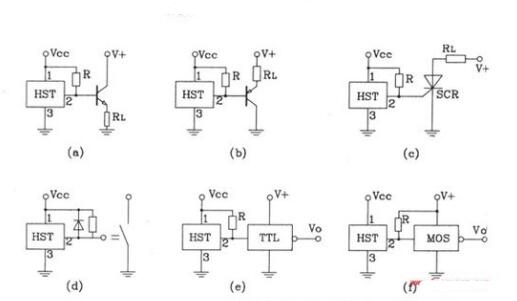

  霍尔元件的应用电路图

  霍尔元件电路图大全(四款霍尔元件常用的电路图)

-电子元器件采购网(www。oneyac。com)是本土元器件目录分销商,采用“小批量、现货、样品”销售模式,致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储,拥有自营库存超50,000种,提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。


单片机电流检测电路图(一)

高精度直流电压比的单片机测量电路设计

本文介绍的测量电路,具有结构简单、价格低廉、精度高、抗干扰能力强等特点。该测量电路和程序已实际应用于压敏电阻的非线性指数α的测试仪表中。这里的α=1/log(V1/V2)。

MAXIMICL7135简介

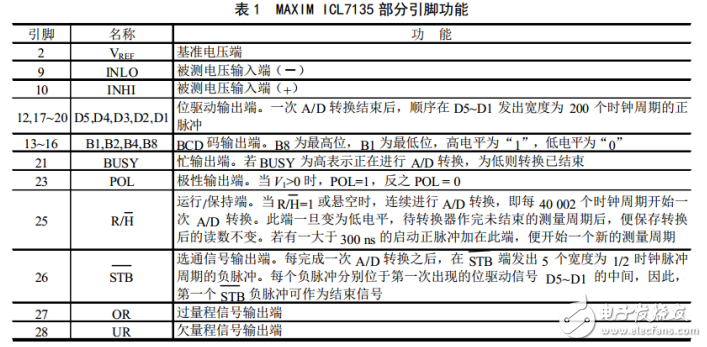

MAXIMICL7135是CMOS单片4(1/2)位(十进制)双积分型高精度A/D转换器,除基准电压、显示驱动器和时钟之外,还包括双积分式转换器所需的全部有源器件,具有自动校零和自动极性转换功能。MAXIMICL7135的封装形式为DIP28,引脚功能如表1所列。

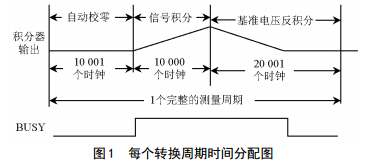

MAXIMICL7135每个测量周期包括三个阶段:从启动A/D转换开始为“自动校零(A/Z)”阶段,时间长度固定为10001TCL。TCL为外加时钟周期。其后,为对被测电压信号积分(INT)阶段,持续时间10000TCL。最后,为对基准电压反向积分(DE)阶段,持续的时间与被测电压信号大小有关,最大为20001TCL。一个完整的转换周期需要40002个时钟脉冲,如图1所示。

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

直流电压比的测量方法及硬件电路

通常,直流电压比的测量方法是将两模拟量V1、V2分别经A/D转换后,再进行浮点除运算。这样做,不仅实现的电路复杂,速度慢,而且两次测量后再进行数据处理将会产生积累误差,影响精度。我们采用1片MAXIMICL7135芯片,经1个测量周期后,就可直接得到V1/V2的值。

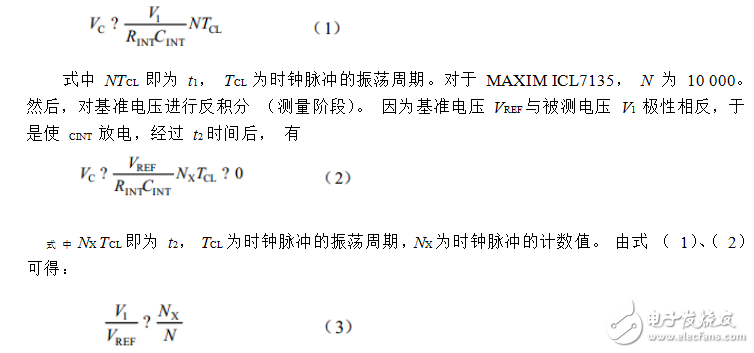

根据双积分ADC的原理,调零阶段后,首先对被测模拟信号V1积分(采样阶段),即对积分电容CINT充电,经过时间t1后,有

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

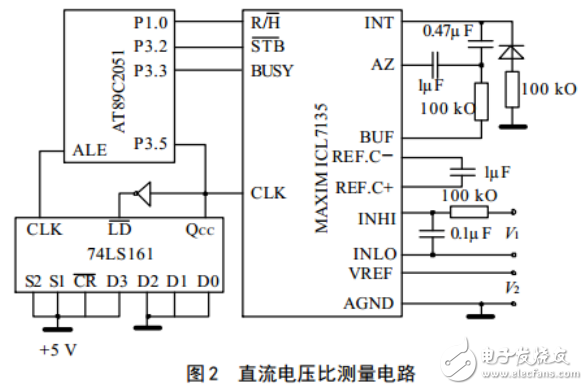

据式(3),若把被测模拟电压V2作为基准电压输入,则可得V1/V2即为采样阶段和测量阶段所需的振荡脉冲个数之比。由图1可知,当被测电压V1积分阶段一开始,BUSY端即输出高电平,并一直维持到积分器过零后的第一个振荡脉冲(在过量程时,其高电平保持到转换周期结束)。所以,只要测出BUSY信号维持为高电平期间振荡脉冲的个数,而N=10000,则可得NX。直流电压比的实用测量电路如图2所示,由单片机AT89C2051、A/D转换器MAXIMICL7135和显示电路(图中未画出)组成。将R/H与P1.0连接,实现程序启动A/D转换。STB与P3.2(INT0)引脚连接,用第一个STB负脉冲作为转换结束信号,并向CPU请求中断。BUSY与P3.3(INT1)引脚连接,使AT89C2051内部定时器T1对时钟信号CLK的计数受BUSY的控制。若单片机的fOSC=12MHz,则ALE引脚输出的2MHz信号经74ls161构成的8分频电路,得到频率为250kHz的信号作为MAXIMICL7135的时钟。本电路测量范围:V1/V2《2(0.0000~1.9999)。

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

软件设计

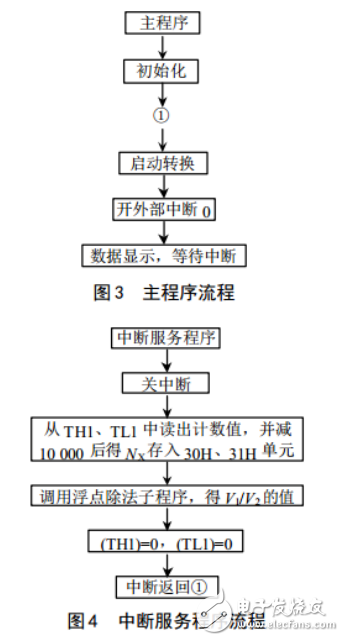

主程序完成初始化、启动A/D转换、数据显示,AT89C2051的定时器T1工作在方式1,对外部事件计数,外中断0工作在边沿触发方式。外中断0的中断服务程序完成转换数据读出、处理工作。图3、图4分别为主程序和中断服务程序流程图,另外,给出初始化程序段。

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

单片机电流检测电路图(二)

51单片机的电压电流检测系统

本设计采用at89c51为主控芯片,外部采用ADC0804作为电压采集芯片,外部电压最高为10V,而ADC0804最高电压为+5V,所以模拟量连接入ADC芯片之前,首先用电阻分压,把待测电压分为原来的一半,这样所检测的电压就用0-10V变成了0-5V,符合ADC芯片的输入要求,在检测电压后,经过单片机处理后,在在原来的电压基础上乘以2则可以恢复以前的待测电压。

电压报警电路则由一路继电器和发光二极管,以及喇叭所组成。当ADC芯片所检测的电压超过一定的限制,则使特定的IO口变成低电平,导通PNP三极管,使继电器导通,发光LED和喇叭行成压降。产生报警。

由ADC芯片采集的电压值,和由电阻所变换计算出的电流值,在LCD上显示。

报警电压由两个按键所设定,当按键一按下则报警值加0.1V,当按键二按下则报警值减掉0.1V。

片机内部随时把采集电压和报警电压进行比较,当采集电压高过报警电压,则启动报警。

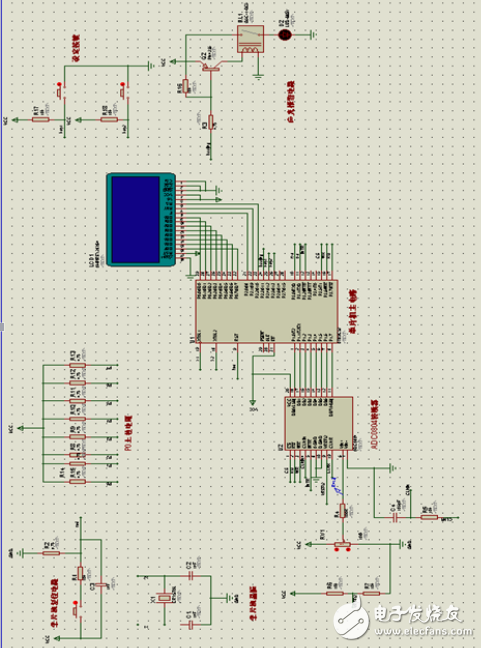

整体电路图

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

仿真图形

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

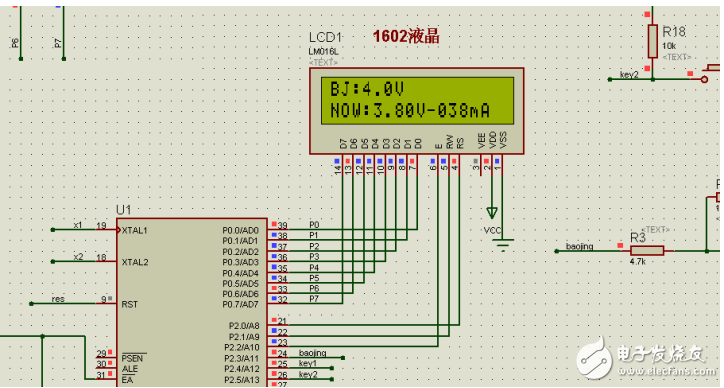

电压,电流显示电路

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

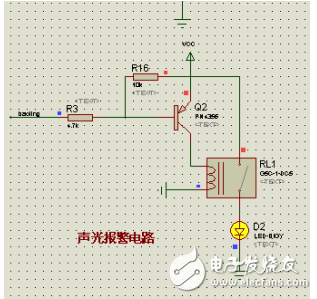

声光报警电路

单片机电流检测电路图大全(四款模拟电路设计原理图详解)

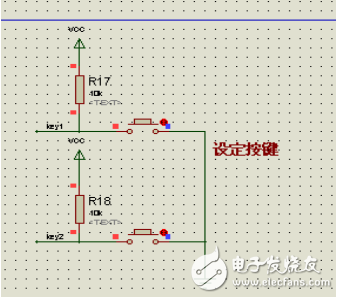

按键设置电路

本次设计由于protues中的12864只有不带字库的液晶显示器,操作极为复杂。由于时间问题。软件程序仅仅调试了液晶1602显示器。相信只要有时间12864的显示也一定能够完成。


单片机电流检测电路图(三)

它的主要功能是完成对过电压的瞬时值和峰值的检测、过电压次数的检测、电源输出电压和电流的检测,并通过键盘的操作显示出各个检测值的大小;同时通过485接口和上位机实现通信,在有过电压的时候通过控制电路启动备用电源,实现对电源本身的保护。
