807电子管功放电路图（一）

FU-7（807）大功率电子管是目前国内拥有量最多，且价格最便宜，用它制作的纯电子管后级，其音质可同EL-34相比美，远胜于6P3P（6L6）制作的功放。

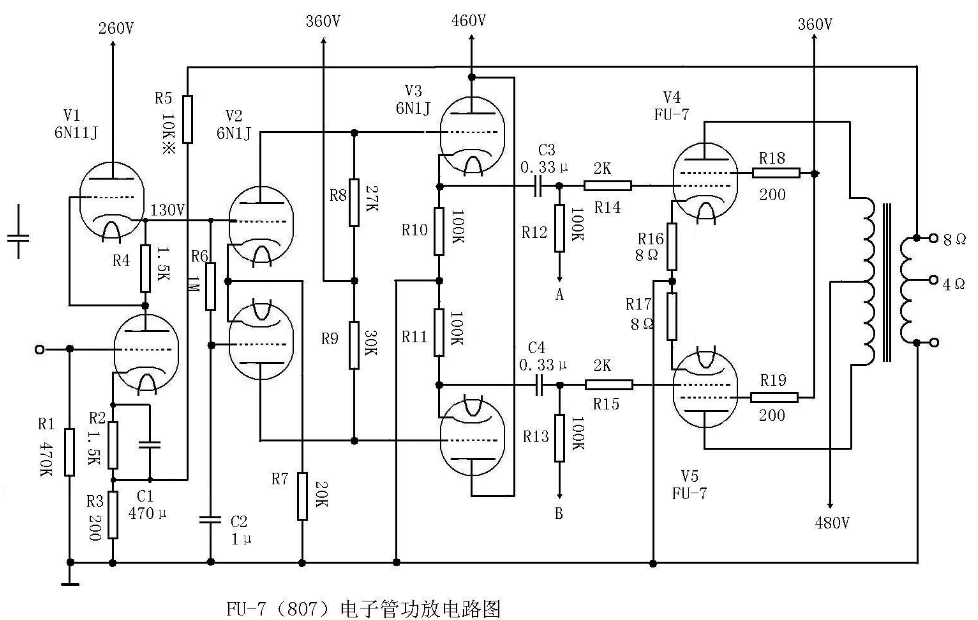

功放线路如图1

电源电路如图2。第一级采用一只6N11（6DJ8）作并联推挽式电路放大，这种电路是电子管所特有的，高频响应极好。直接耦合到下一级，第二级是用6N1（6DJ8）构成长尾式倒相电路（共阴级负载倒相）。这种倒相电路相比分负载倒相式电路音质要好的多，且有约17db的增益。第三级是用6N1构成的阴极输出去推动末级的807大功率管。

807电子管功放电路图（二）

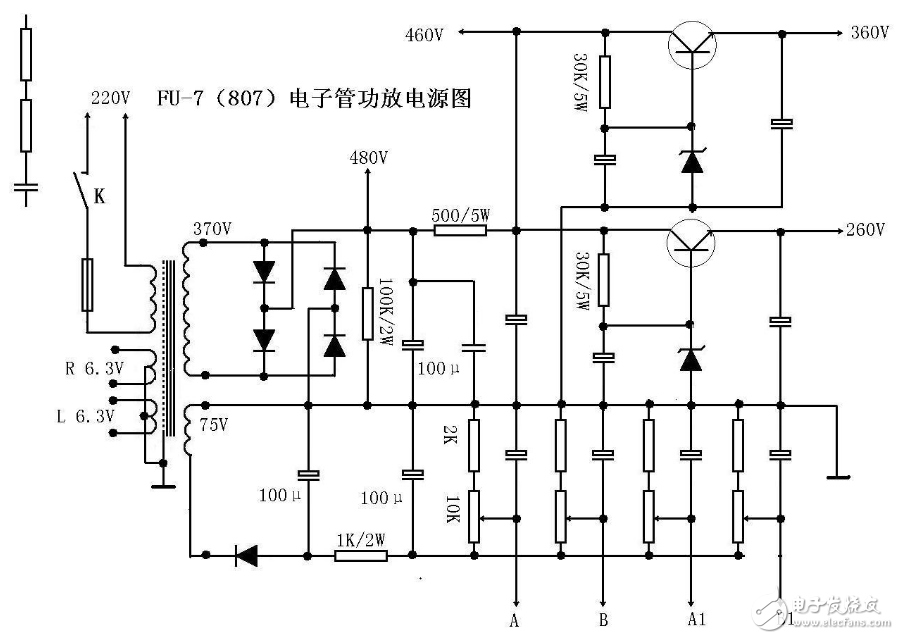

FU-7推动的胆机功放电路图+电源电路图

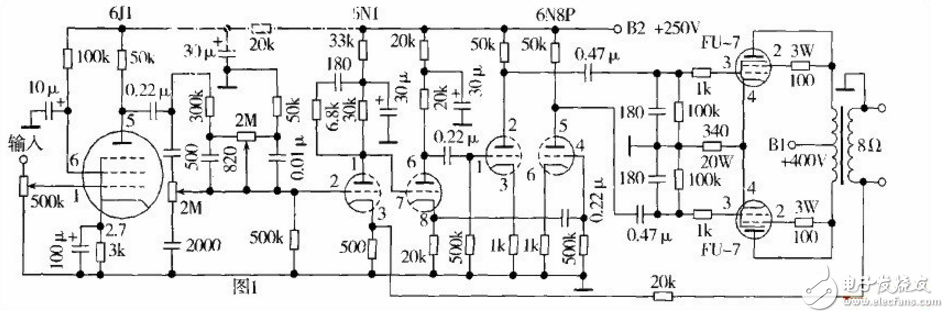

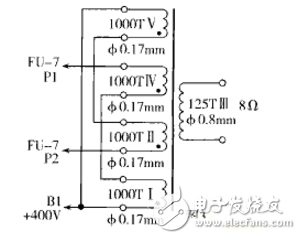

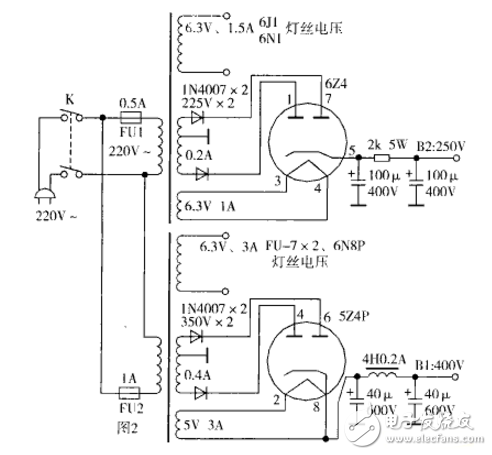

自制一款优质的胆功放，其电路原理如图1所示。供电电路如图2所示。推挽输出变压器制作原理如图3所示。该机的谐波失真为0.3%时，输出功率为lOW。通频带从15H：-22kHz。另装有音质调节电路。

制作要点：（1）选择设计优良的电路图;（2）选择优质的元器件;（3）有一只失真小、效率高的输出变压器，以及功率较大的电源变压器;（4）选择高性能的电子管，军用品更佳。

这台自制的优质胆功放，造价便宜。变压器和电子管从旧货电子市场购买，多数是库存积压，也有拆机管。购买电子管时，鉴别方法为灯丝不断、管子不漏气。变压器购回后，按图2.图3重新绕制。

元器件选择：（1）功放级采用两只FU-7外型号为807;（2）倒相级采用6N8P; （3）前置放大及音质调节级采用6J1、6N1，该部分单独供电，并经严格隔离，尤其是6，11，最好单独加隔离罩，周边再加金属隔离板。

该电路所采用的电容，不允许漏电，尤其是推动功放管的两只0.47 w F栅极祸合电容，以及推动倒相级两只0.22 w F电容，这四只电容，不但参数要分别一致，而且耐压较高，该功放采用的是600V铁壳无极性电容。音质调节电容最好用涤纶电容，不但耐压要高，误差要小，而且不允许有微小的漏电现象。

调试时，最好用示波器及音频信号发生器、频率计等检测，测试范围从15Hz一1kHz， 1一lOklfz， 10一22kHz，检查失真度并加以校正。

该功放若能配上较好的音箱及良好的放音环境和DVD音源，可与数千元价位的功放机媲美。

807电子管功放电路图（三）

211是大功率直热式三极功放管，屏极电压高达1000V，极限高压为1250V，屏极耗散功率75~100W，栅极负压50~80V。此胆的工作范围较宽，屏极电压750~1250V均能正常工作，但常用屏极电压多在900~980V。用此胆制作的功放机不但输出功率强劲，而且音质纯正，保真度高，音色清澈柔美。AN-211机用的是曙光制造的改良品种，音色更佳，并且声音稳定性也好，单管A类放大输出功率在10W以上。

胆机出好声的另一个原因是电子管的组合及配用好声的推动管。市面上的胆机，配211胆的推动管通常多是屏流较大的三极管，如12BH7、12AU7或2A3等。为了提供高品质的推动电压，AN-211推动级用的是4P1S。这也是本机的独特设计。此胆很少见到使用——不论是商品或是DIY者的作品，但确是一款靓声胆。4P1S是直流的五极功率放大管，屏流最大60mA，输出功率4.2W，是20世纪50年代北京电子管厂制造的，使用资料现已很难找到，由于年代已久，能找到的零星资料也可能有误差。该胆的屏极、灯丝、栅极等都是用直流供电，所以使用也较麻烦，需一套直流供电系统。以前的直流电子管收音机是用干电池供电的，实用电路见图1。AN-211的设计者将此胆用在此机推211，足见设计者的功底、眼力和招术之高了。线路组合合理，靓胆用在适宜位置，也更能使211的潜质得以淋漓尽致的发挥。

图1 电路图

有了好声的电子管，性能优越且又巨型的变压器，好声的阻容元件，再进行精细的手工制作，何有不出好声之理。

807电子管功放电路图（四）

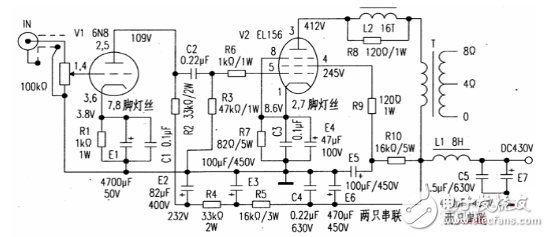

本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。通常前级包括前置放大与推动两级，以满足功放胆的推动要求。然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。

在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。前级放大管6N8P为双三级胆，采用并联方式，也可根据个人喜好更换成6N6等“小个头”，或其他个人音色喜好的前级管，使整机在视觉上更显个性，当然换管音色也会发生变化，总之，胆功放是个性的东西，音色的改变只要满足自己的喜好就行。

电源部分比较简单，笔者不再提供电源部分的原理图，这台机器采用了高、低压两只电源变压器，一只低压变压器提供6N8P和EL156的三组灯丝6.3V绕组，另一只高压变压器提供整流管5Z8的一组灯丝5V绕组和两组450V／0．2A的高压绕组，然后由两只电感滤波后分别供给左右声道。足够的灯丝预热对电子管的寿命有积极作用，所以开机时要先开低压开关，等电子管完全预热后再开高压开关，关机过程正好相反。

单端甲类胆机输出变压器的绕制要求是比较高的。笔者这台机器上的4个变压器和2个电源滤波电感都是在深圳一家专业厂绕制的，数据、绕法由笔者提供，采用4夹3分层、交叉绕制，两只采用96#硅钢片制作的输出变压器，经测试各项指标达到设计要求，低频、中频、高频的方波测试也不错。

由于元件很少，本机采用了“搭棚焊”工艺，C1、C2、C3采用大家熟悉的红色“WIMA‘’，C4、C5采用金属化无感涤纶电容。关于胆机的布线、结构以及调试在很多文章中都有详细的介绍，本文就不再叙述。只要地线走线合理，机器工作时，耳朵贴近音箱是听不到交流声的。

807电子管功放电路图（五）

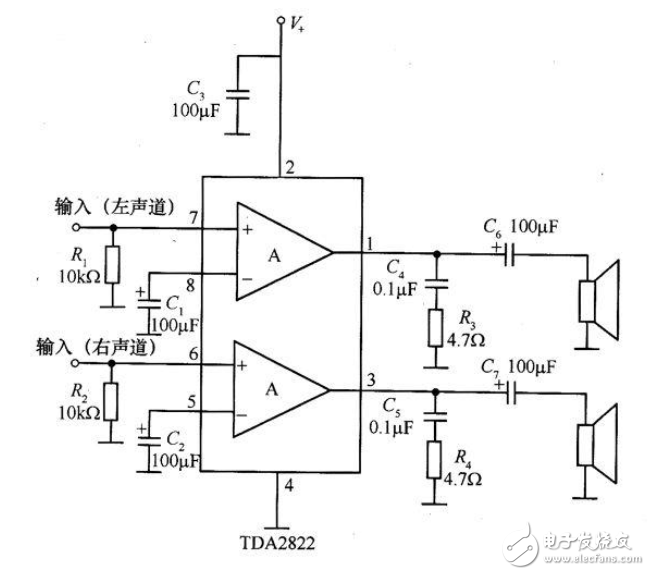

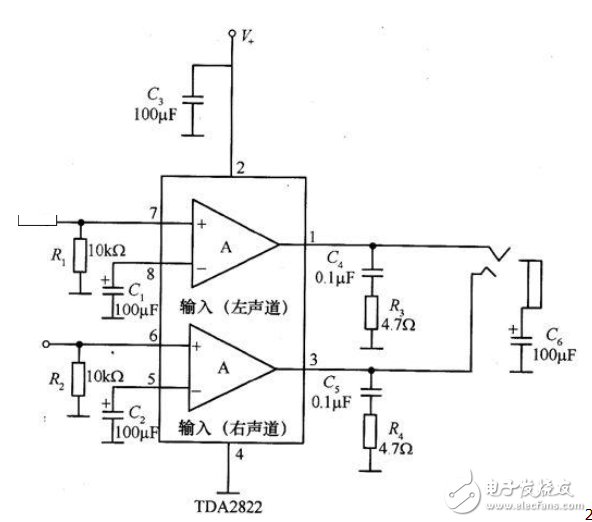

如下图所示为TDA2822用于立体声功放的典型应用电路。图中，R1，R2是输入偏置电阻，C1，C2是负反馈 端的接地电容气，C6，C7是输出耦合电容，R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。

807电子管功放电路图（六）

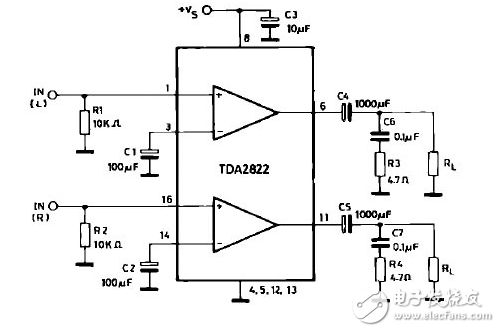

TDA2822用于立体声耳机的典型应用电路

807电子管功放电路图（七）

TDA2822制作的小型床头听音系统

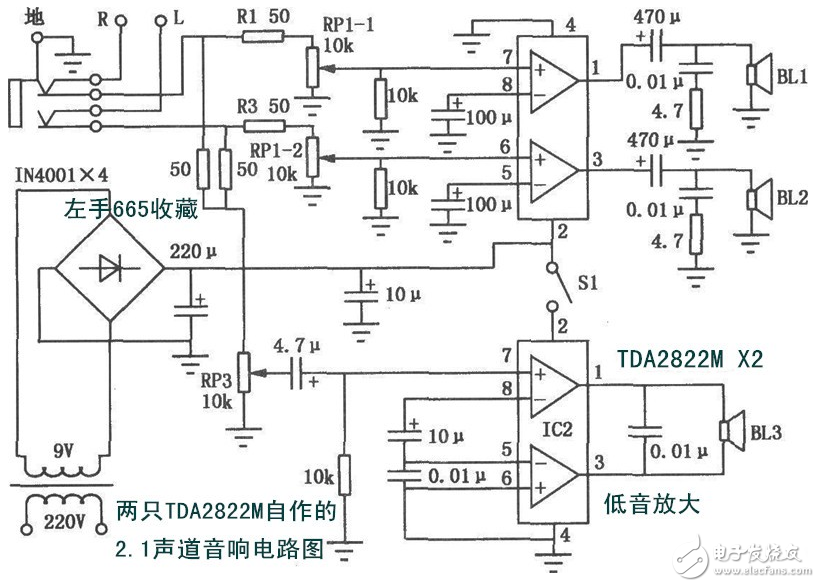

小型床头听音系统的电路如图所示。本音响系统采用两只TDA2822M集成电路，具有体积小、组装简单、放音效果好等优点，尤其是加强了低音效果，非常适合住集体宿舍的“发烧友”一族制作。IC1、IC2均为立体声功放集成电路TDA2822M，其中IC1组成双声道功率放大电路，音源信号经电阻R1、R3及双联电位器RP1-1、RPl-2送入ICl进行功率放大，放大后的音频信号推动扬声器BL1、BL2工作。IC2以BTL电路形式构成低音效果功放，使用时由开。

807电子管功放电路图（八）

TDA2822采用双声道设计，其最大供电电压为15V，最大电流1．5A，最小输入电阻100KΩ，当输入电压为9V，输出为4Ω时，频率为1KHZ时，输出功率为1．7W／声道。

TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。

-电子元器件采购网（www。oneyac。com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

最简单音调电路图（一）

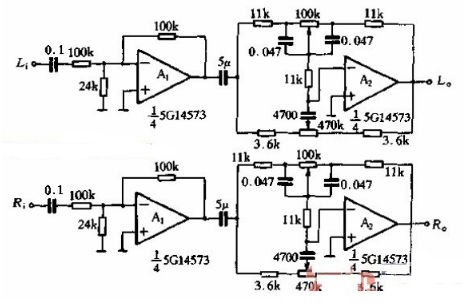

本次的音调控制电路，其中Ai为缓冲放大级，用以降低前级输出的负担。该电路的低频转折频率为30Hz，高频转折频率为1kHz，控制范围为±20dB.使用运算放大器不仅能设计出具有高低音控制功能的音调电路，而且也能设计出具有高中低音控制功能的音调控制电路，实际电路如下图所示。

最简单音调电路图（二）

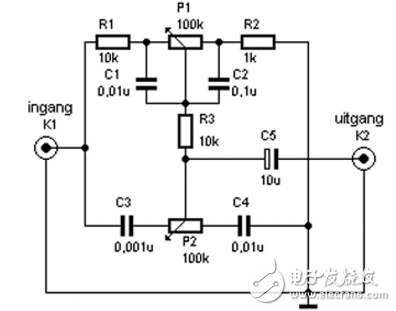

这里有一个电路设计，一个有吸引力的简单的音调控制电路。这个电路是被动式的，它不需要电源，对音频电平没有放大作用，并且有一定的削弱。

可以看出，该电路被构造成两个T形过滤器，以同样的方式作为灵活的低音和高音音调控制。两个T型过滤器左臂连接到音频输入端，右臂连接到地，中心点连接输出端。

P1和P2控制低音高音。想听到更多的低音，你应该把P1向R1的方向移动。而相比之下，更多的高音，你应该在向C3的方向移动P2。

当然，这并不是一个高质量的音调控制电路，但它最适合用于小型放大器，如250毫瓦的放大器。需要注意的是电路工作在线路电平，他们必须进入最后放大阶段再行输出！

最简单音调电路图（三）

给一个不带音调控制功放加装一个高低音电路，即音调控制电路，可以满足渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。音调控制就是人为地改变信号里高、低频的成分，这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音成分调节”或“音色调节”。

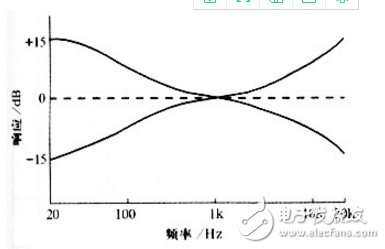

一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。

最简单音调电路图（四）

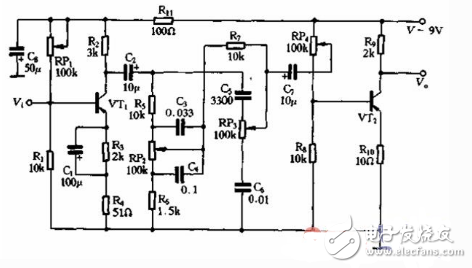

介绍的是一款衰减式的音调控制电路图。本电路主要是由晶体管和RC网所络组成。如下图所示，由于C4、R的分路作用，对高频分量有很大的衰减，相对提升了低音。当滑动触点位于电位器下端时，C被短路，音频信号通过Q、R5、C3、马送到VTz的基极，由于Q与C串联，由于C3容量较小，对低音信号呈现较大的容抗，低音难以通过，因而低音被衰减了，所以RP2对低音起到了控制作用。

础专是高音控制电位器，当础专的滑动触点位于电位器上端时，音频信号经巴与c5串联送到VT2的基极。由于/C5容量很小，对低音的容抗很大，使低音不能顺利通过，而对高音则可顺利通过。还由于RP3与C6串联后阻抗很大，对高音的旁路作用不大，这样就相对地提升了高音。当砌、的滑动点位于电位器下端时，高音则因受到RP3的衰减及C6的旁路而减弱，这样高音就被衰减。

最简单音调电路图（五）

衰减式音调电路图及原理

高音、低音分开调节：C1、C2、W1构成高音调节器，R1、R2、C3、C4、W2构成低音调节器。W1旋到A点时高音提升，旋到B点时高音衰减。W2旋到C点时低音提升，旋到D点时低音衰减。组成音调电路的元件值必须满足下列关系：

（1）R1≥R2；

（2）W1和W2的阻值远大于R1、R2；

（3）与有关电阻相比，C1、C2的容抗在高频时足够小，在中、低频时足够大；而C3、C4的容抗则在高、中频时足够小，在低频时足够大。C1、C2能让高频信号通过，但不让中、低频信号通过；而C3、C4则让高、中频信号都通过，但不让低频信号通过。

只有满足上述条件，衰减式音调控制电路才有足够的调节范围，并且W1、W2分别只对高音、低音起调节作用，调节时中音的增益基本不变，其值约等于R2/R1。

R1与R2的比值越大，高、低音的调节范围就越宽，但此时中音的衰减也越大。改变R1或R2后，如要保持原来的控制特性，有关电容器的容量也要作相应改变，为了避免高、低音调节时互相牵制，有的衰减式音调电路还加进了隔离电阻。作衰减式音调调节的电位器宜用指数型（Z型），此时，频响平直的位置大致在电位器的机械中点。

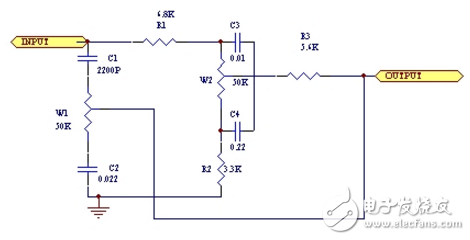

以上是一个实际的电路图，其中R1=6.8K、R2=3.3K、R3=5.6K、C1=2200P、C2=0.022、C3=0.01、C4=0.22、W1=W2=50K，R3是一个隔离电阻。

最简单音调电路图（六）

LM1036是一个电压控制的双声道，音调（高/低音）、音量、左右音量平衡调节IC。它带有一个等响度开关，用以补偿在小音量时的人耳特性曲线。因为它是用电压控制调节，可以用单片机控制电路去调节音调、音量、平衡、等响度等，可以完全不用讨厌的双联（或单联）电位器，就算用也不会对音质有影响，以下就是它的一些特性：

·支持电压：9V～16V

·音量控制范围达75dB

·音调控制范围达±15dB

·声道隔离度≥75dB

·低失真：在输入0.3Vrms时，失真为0.06%

·高信噪比：在输入0.3Vrms时，信噪比高达80dB

·外围电路简单

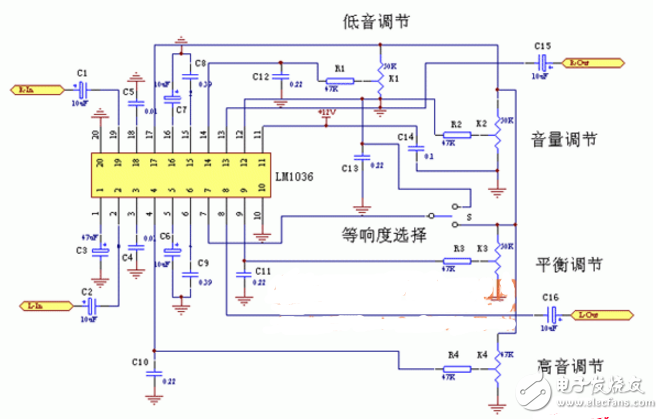

以下为电路原理图：
