CD40106由六个斯密特触发器电路组成。每个电路均为在两输入端具有斯密 特触发器功能的反相器。触发器在信号的上升和下降沿的不同点开、关。上升电压(V T+)和下降电压(V T-)之差定义为滞后电压。

CD40106引脚图

CD40106引脚功能：

2 4 6 8 10 12 数据输出端

1 3 5 9 11 13 数据输入端

14 电源正

7 接地

CD40106内部图

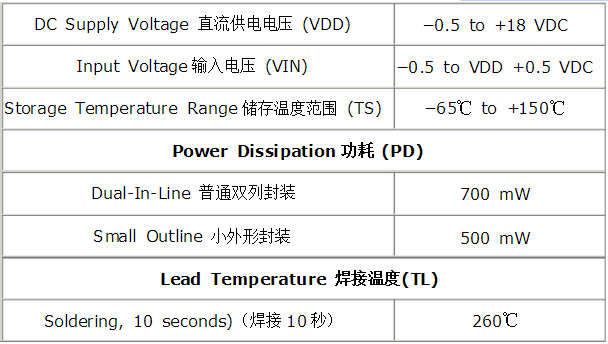

Absolute Maximum Ratings 绝对最大额定值：

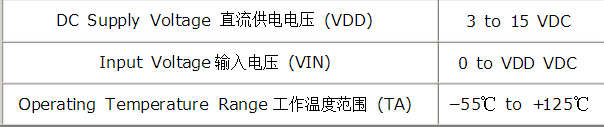

Recommended Operating Conditions 建议操作条件：

DC Electrical Characteristics 直流电气特性：

典型应用电路：

切换时间波形：
