74LS154 4线-16 线译码器/解调器

将4 个二进制编码输入译成16 个彼独立的输出之一

将数据从一个输入线分配到16 个输出的任意一个而实现解调功能

输入箝位二极管简化了系统设计

与大部分TTL 和DTL 电路完全兼容

原理：这种单片4 线—16 线译码器非常适合用于高性能存储器的译码器。当两个选通输入G1 和G2 为低时, 它可将4 个二进制编码的输入译成16 个互相独立的输出之一。实现解调功能的办法是：用4 个输入线写出输出线的地址，使得在一个选通输入为低时数据通过另一个选通输入。当任何一个选通输入是高时，所有输出都为高。

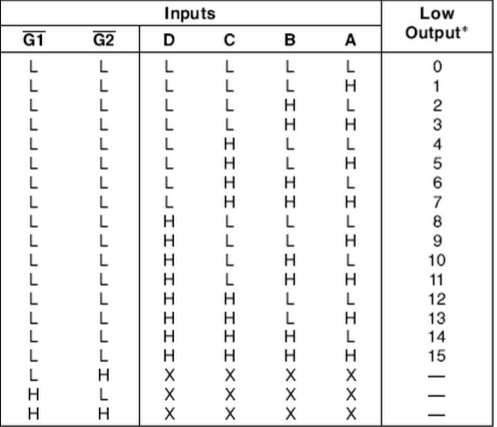

功能表：

                                          图1 74LS154 引脚功能图及逻辑图

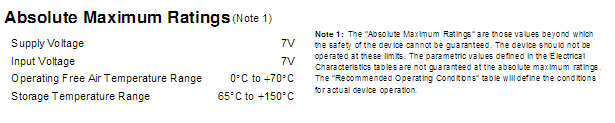

Absolute Maximum Ratings绝对最大额定值

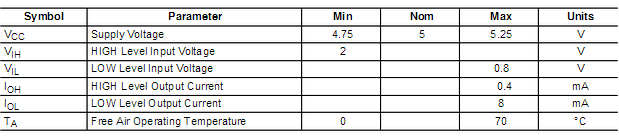

Recommended Operating Conditions建议操作条件

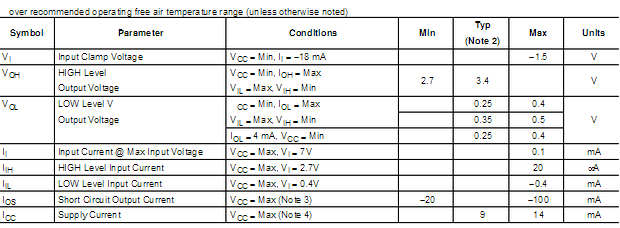

Electrical Characteristics 电气特性

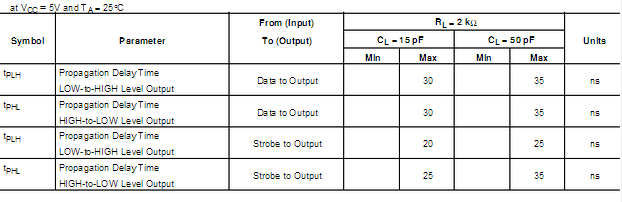

Switching Characteristics交流开关特性
